涡旋压缩机内部拆解图详解

2018-10-25 16:14
来自: 制冷百家公众号 收藏 分享 邀请

涡旋压缩机是一种容积式压缩的压缩机,压缩部件由动涡旋盘和静涡旋组成。 其工作原理是利用动、静涡旋盘的相对公转运动形成封闭容积的连续变化,实现压缩气体的目的。 主要用于空调、制冷、一般气体压缩以及用于汽 ...


涡旋压缩机是一种容积式压缩的压缩机,压缩部件由动涡旋盘和静涡旋组成。

其工作原理是利用动、静涡旋盘的相对公转运动形成封闭容积的连续变化,实现压缩气体的目的。



主要用于空调、制冷、一般气体压缩以及用于汽车发动机增压器和真空泵等场合,可在很大范围内取代传统的中、小型往复式压缩机。

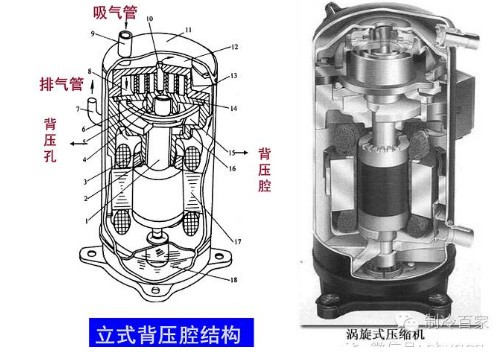

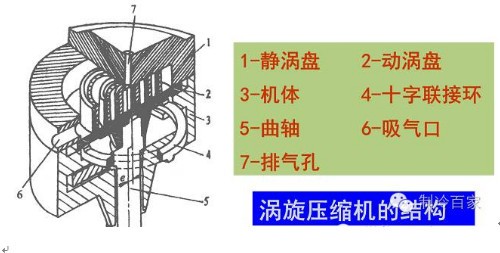

2基本结构





结构特点

两个具有双函数方程型线的动涡盘和静涡盘相错180°对置相互啮合,其中动涡盘由一个偏心距很小的曲柄轴驱动,并通过防自转机构约束,绕静涡盘作半径很小的平面运动,从而与端板配合形成一系列月牙形柱体工作容积。

特点:利用排气来冷却电机,同时为平衡动涡旋盘上承受的轴向气体力而采用背压腔结构,另外机壳内是高压排出气体,使得排气压力脉动小,因而振动和噪声都很小。



4内部拆解高清裸照

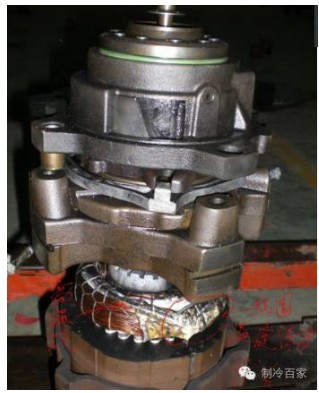

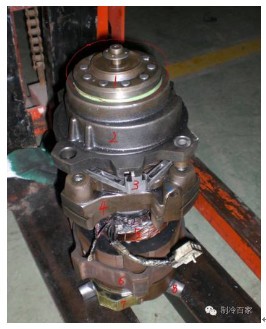

 拆掉外壳,内心总成。
1 、排气止回阀及涡旋机构高温保护活塞

2 压缩机静涡旋盘
3、 十字滑环
4 、轴承支架,涡旋盘就固定在它上面
5 、电机线圈
6 、电子绕组固定支架
7 、吸气口
8 、电机尾端轴承支架。



吸气口滤网

固定滤网的铁罩和吸气口,是保证吸气从电机内侧进入,用吸气温度冷却电机的小结构。



电机绕组温度保护模块。

(红圈处)线圈超出温度后,里面的开关强制断开供电!保护电机。温度降低后,自动接通。

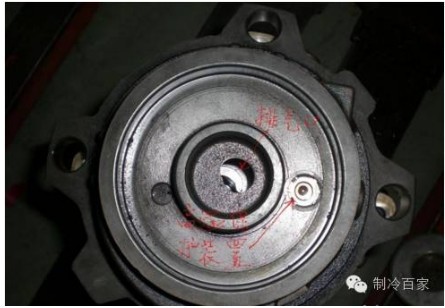

排气止回阀下面的排气口和涡旋盘高温保护装置(其实就是一个双金属片,简单实用)

它和排气口止回阀处的活塞,巧妙组合成一个涡旋盘温度自动保护装置,简单又实用。

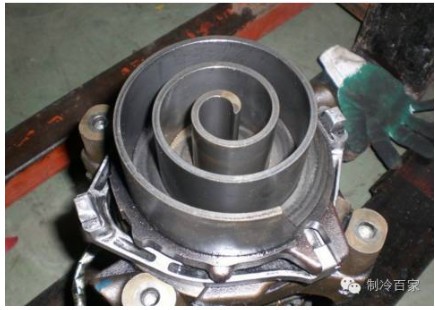

静涡旋盘

此处可以看到吸气口,排气口

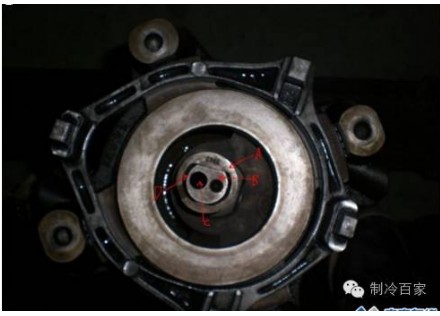

涡旋盘



A、 滑环
B 、主轴
C 、主轴上油孔(从底部油池吸入的油,此处泵出)
D 、主轴和滑环的间隙

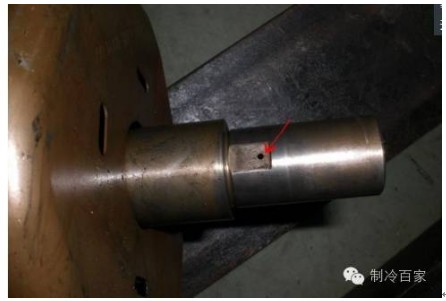

电机轴尾端轴承处,此孔是从主轴内流出的油给此处润滑。主轴上油孔处,铣出一个小平是面,是变相的供油槽。

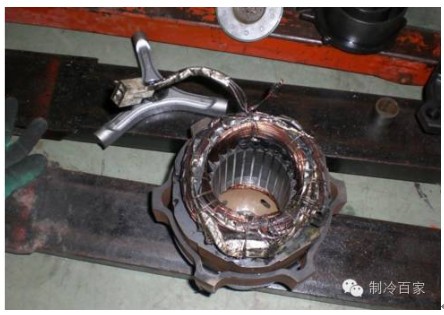

电机绕组

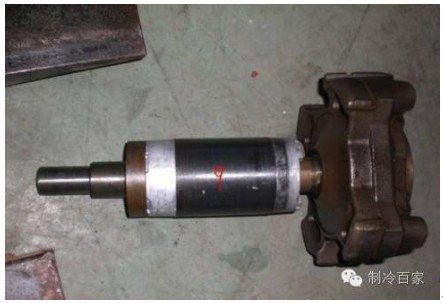

电机转子
