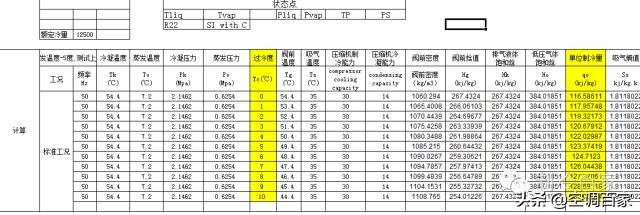

上次我们详细解释了过冷与过热的基础知识， 很多小伙伴们，在设计带有二次过冷的时候，不知道过冷器到底选多大；或者在设计带有喷气增焓功能时，中间过冷器到底选多大呢？ 今天我们就简单教大家来计算。 算法依然是在excel里面计算的。 前提是小伙伴们已经把Refprop嵌入excel里面了。 我们先来看看这个过冷对制冷系统的影响有多大,先看看数据： 来看看比较直观的曲线：

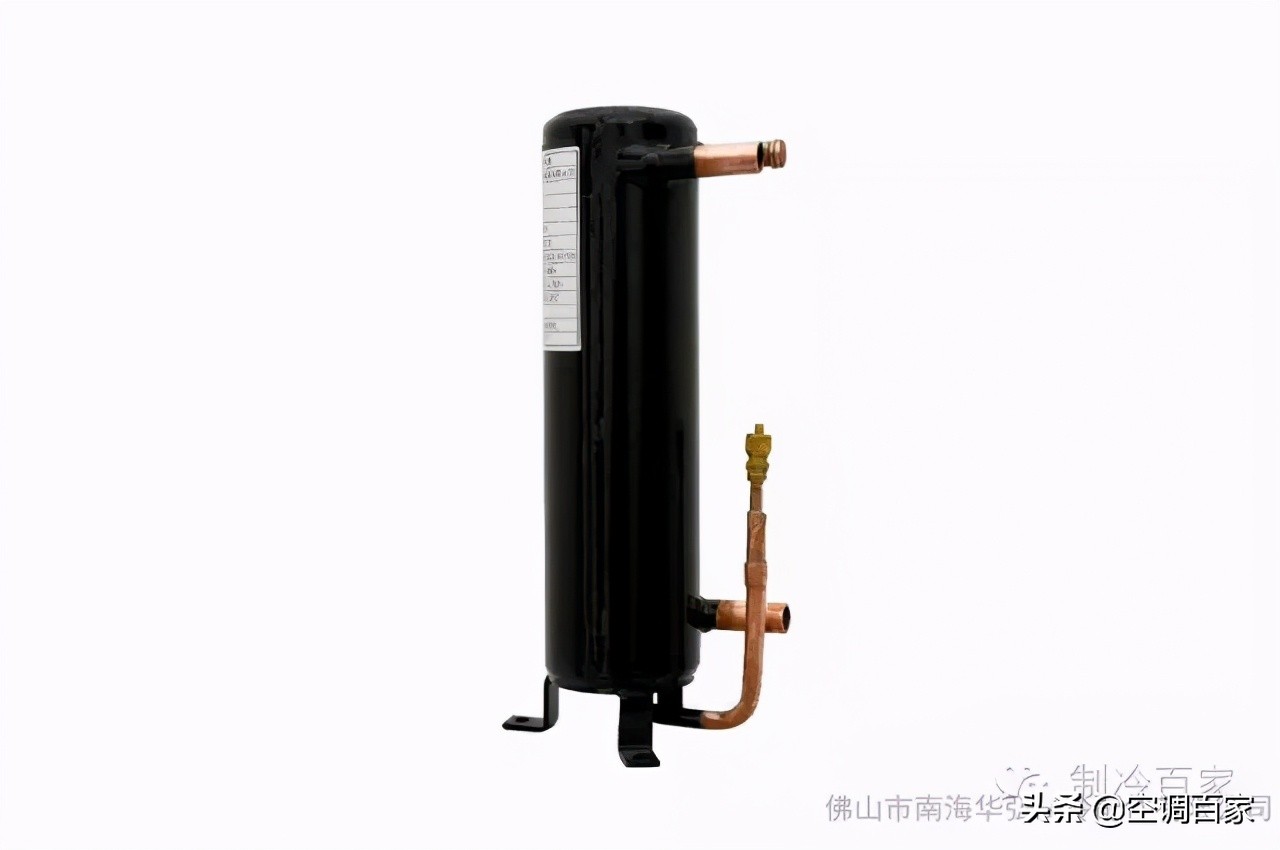

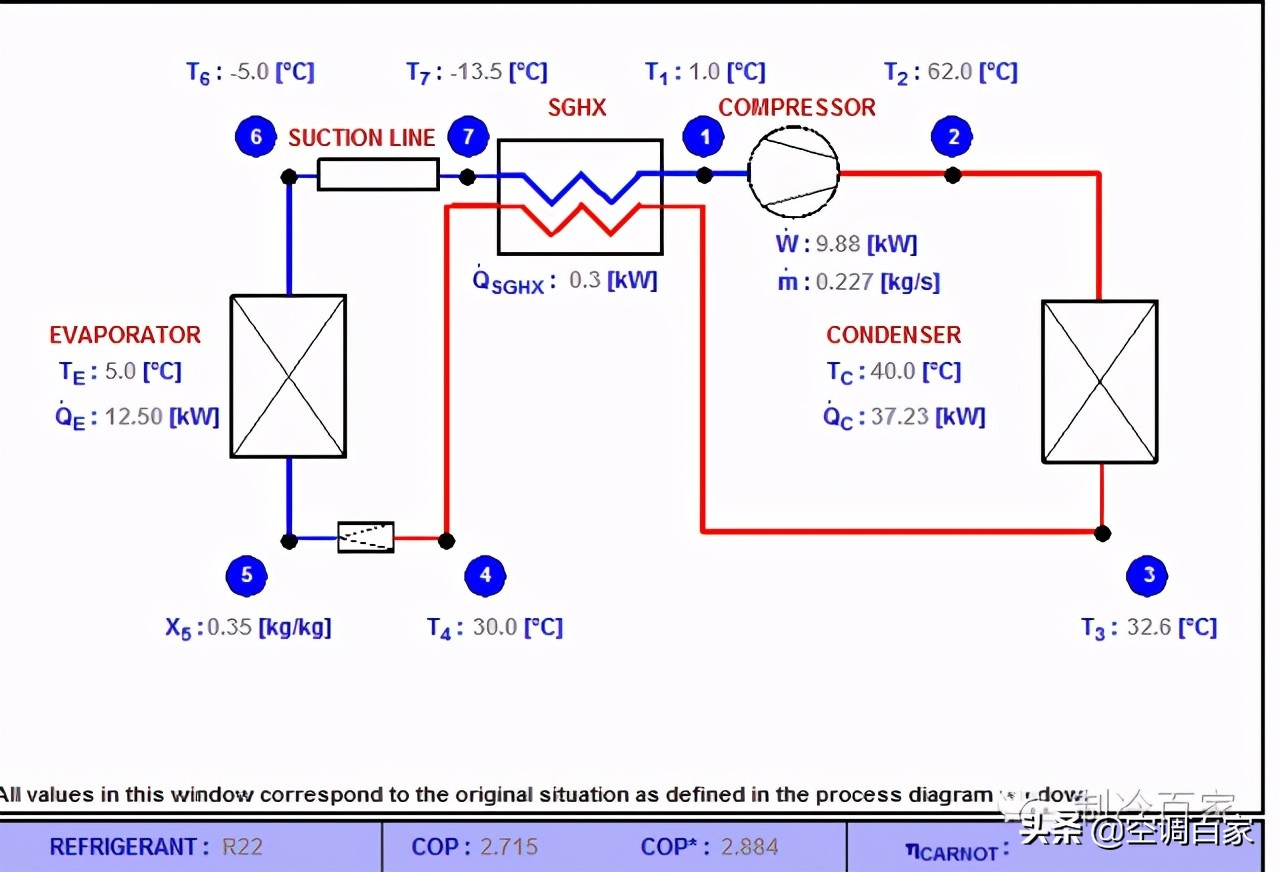

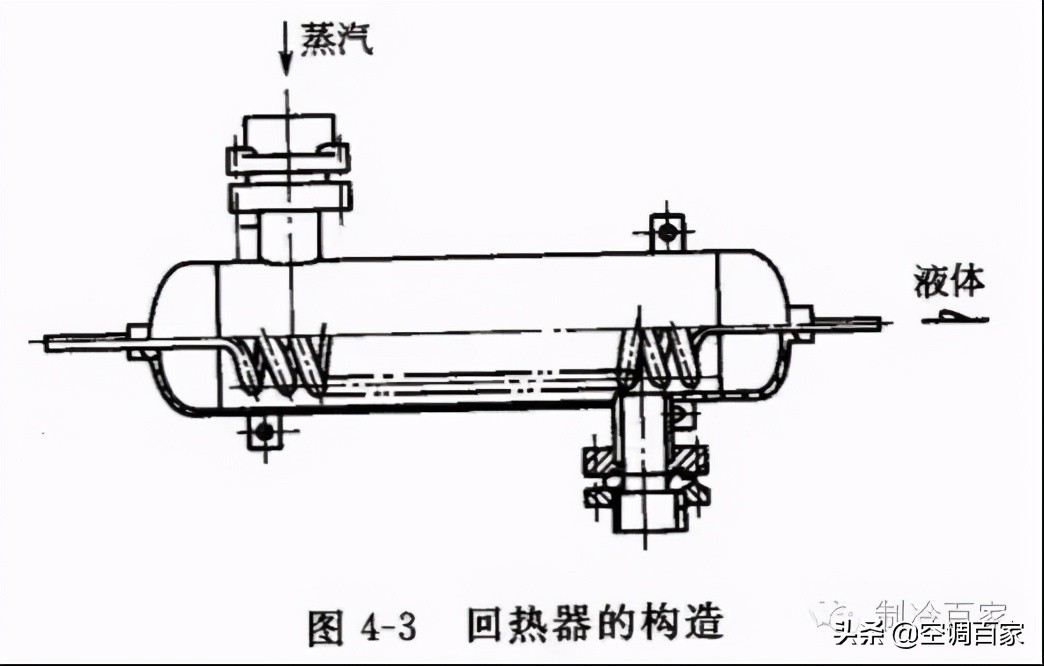

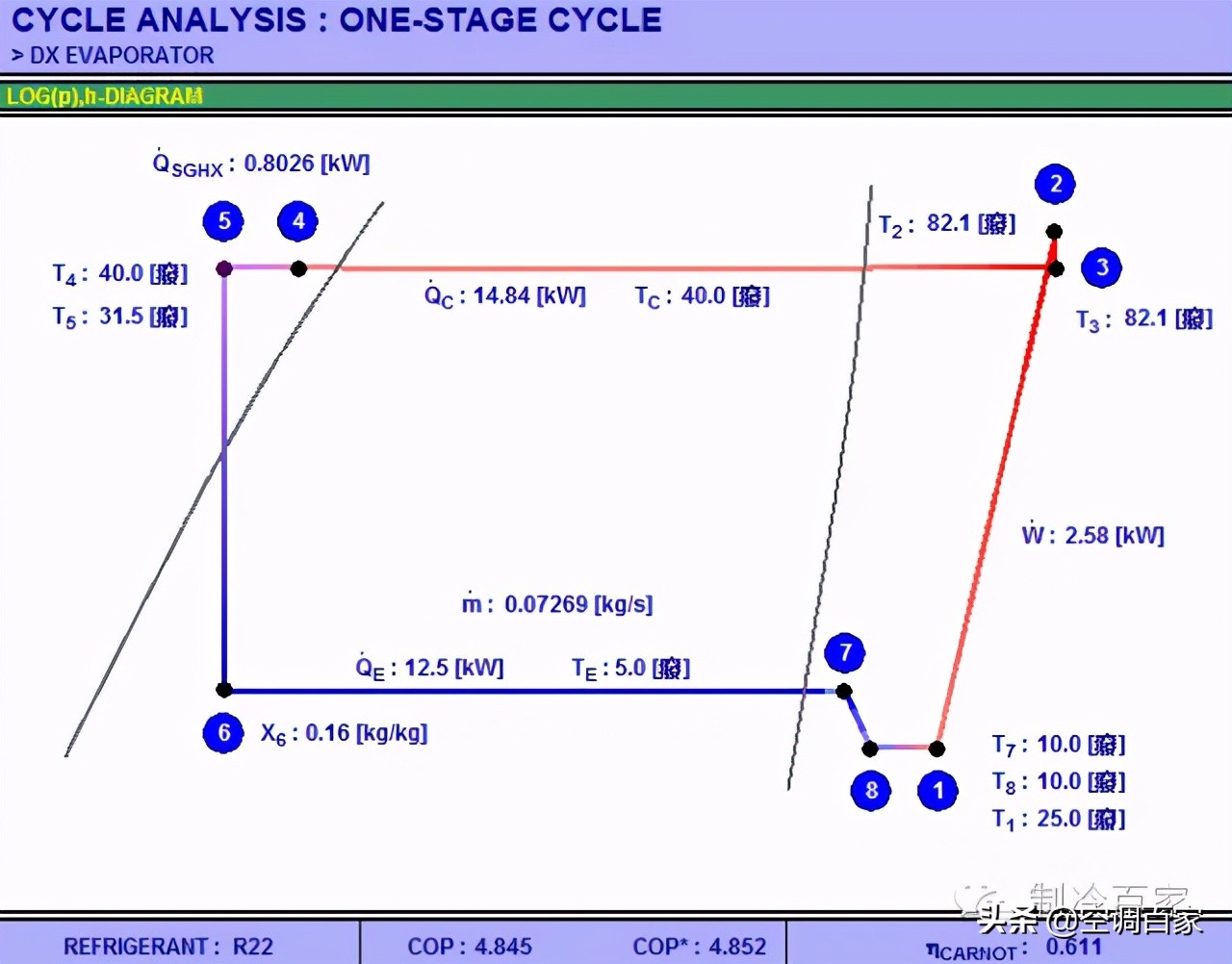

 从压焓图上也可以明显的看出来： 以5HP小空调计算为例子： 过冷前： 单位制冷量=h1-h4,(状态1点的焓值—状态4点的焓值)； 过冷后： 单位制冷量=h1-h6,(状态1点的焓值—状态6点的焓值)； 很明显，过冷后，单位制冷量增大了； 一般来说，家用的空调系统是不会单独增加一个过冷器，来增加他的制冷量的，理由是空间本来就很小，增加一个水冷的过冷器（小板换）一来空间不够，二来成本也增加了不少。 主要是采用回热器的做法来设计制冷系统的，参见下图： 系统中的SGHX就是回热器， 原理：利用吸气温度的低温来冷凝制冷剂的液体，达到过冷的目的，同时可以达到吸气管的过热，虽是无效过热，但是起码可以防止液体制冷剂进入压缩机造成压缩机的液击。 这种回热器主要有以下几种做法： 1：铜管回热器：见下图 我们来看看内部图： 相信小伙伴一看就明白了，不用细说； 2、罐式回热器： 内部构造同铜管式的回热器； 3、还有一种常见的方法就是，回气管与液管焊接在一起，利用两种的接触换热，达到过冷的目的。 说了这么多，怎么计算过冷换热量的大小呢？ 以额定冷量12.5KW为例子： 按照空调标准工况来计算：  算出来的质量流量为385.98kg/h; 我们以5℃的过冷度来计算：  算出来的过冷焓差 =267.4324-260.6443=6.79kj/kg; 算出来的过冷量 =6.79*385.98*1000/3600=728W； 是不是很简单； 只要Refprop嵌入了excel，功能真的很强大；可以进行整个制冷系统的热力计算，过冷计算只是很小的一个例子而已。  点击图片下载：《excel做制冷系统计算和仿真》的资料包：  推广以上资料和课程，登录制冷百家网（www.zhilengbj.cn）可下载；长按以下二维码，即可进入网站： 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
