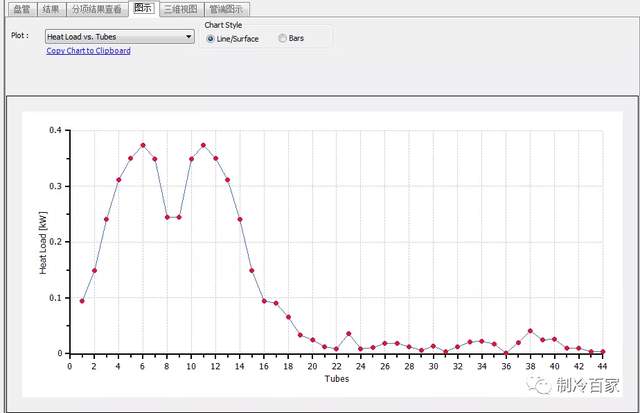

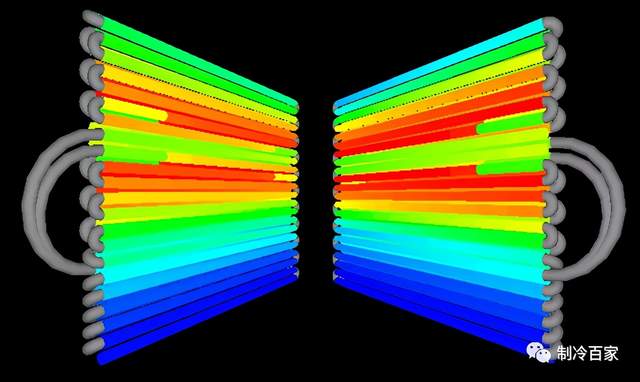

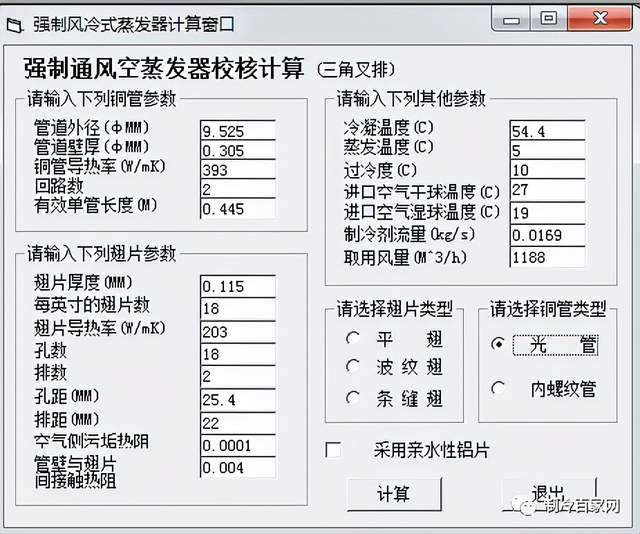

点击图片下载:《翅片式换热器设计与仿真课程资料》 在制冷系统的匹配中,换热器的设计是至关重要的,今天我们就来盘点一下,八大接地气的翅片管式换热器的设计软件;所谓接地气,就是普通大众在平时的设计工作中,能够用得上的翅片式换热器软件,那就排除了那些动辄十几万二十几万的商业软件。 软件一:EVAP-COND软件: 这个软件是美国NIST推出的一套免费的翅片式换热器设计软件,计算结果非常的准确,可以根据设计需求,绘制管路的走向,比较贴合我们实际设计者的换热器: 流路的绘制: 风速的设定: 最终计算结果: 点击图中圆圈所示,或选择菜单栏中“Run Simulation—>Excute X”选项,如上图所示,弹出如图所示计算对话框,完成后按任意键显示计算结果。 软件二:西门子换热器设计软件: 这个软件为西门子公司出品的软件,软件为商业软件,但是我们平时做设计不做商业用途的时候是可以用: 软件也可以绘制换热器的流路,我们可以模拟不同的流路下换热器的换热器,可以用来做换热器的优化分析; 软件三:Coildesigner软件 Coildesigner 软件是由美国马里兰大学开发的,它可以自由的设计换热器的流路、输入基本参数(空气侧参数和制冷剂侧参数),进而计算出换热器的换热器等参数,比如换热量、潜热量、显热量,出风温度等等参数。同时在换热器的计算过程中不再是传统的顺流或者逆流计算,而是采用接近实际过程的交叉流计算换热。可以说 CoilDesigner 是目前换热器计算的软件中,计算精度很高的一款免费软件。 以下是1.5HP家用空调换热器仿真优化的过程: 1.5HP家用空调外机: 计算结果: 3D温度分布图: 软件四:Xace设计软件 该软件为美国HTRI协会出品的换热器设计软件,Xace是众多软件中的一个,用于计算空冷器的精度还是可以的: 该软件对于基础差的同行可能有一定的难度,后续我们将会推出一系列完成的课程,方便大家的学习。 软件五:Coilpac V3.8.0换热器选型软件 本软件同样为美国公司出品的软件,目前在中国流通的为试用版本,可以计算冷凝器、蒸发器、风机盘管(走水、走冷媒都可)。输出空气侧和制冷剂侧的详细参数,包括了压降、流量、换热量、温度等,可自行下载学习研究。相对来说还是比较准确的。 软件六:强制风冷蒸发器设计小软件 本软件为计算强制式风冷蒸发器的计算小软件,但是结果还是挺准确的,可以用于平时的计算参考: 软件七:Excel计算程序 在我们实际的设计中,只要真正掌握了换热器的设计原理和思路,是可以不需要借助软件的,只需要我们最常用的excel表格就可以完成换热器的设计和计算过程,参考以下截图: 小编认为,最简单的办法就是最好的办法,作为平时的设计,我们利用excel表格就可以完成基本的换热器的设计。当然,如果需要做换热器的仿真和优化分析,软件是一方面,真正的实际测试的数据很关键,如果您没有实验室,单单借助软件来做仿真和优化,是没有实际依据的,做出来的优化也是无法验证的。 最后补充一句,以上软件,在制冷百家网都是可以下载到的哦。 点击图片下载《excel做制冷系统计算和仿真》的资料包: 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
