    10HP 工况实验室技术方案 (精实)V1.0
    • 文件大小2MB
    • 上传时间2020-02-17
    • 下载权限制冷原理VIP、全站VIP、终极VIP
    • 提取码加入VIP,立即下载!!
    分享至:



    10HP 工况实验室技术方案 (精实)V1.0

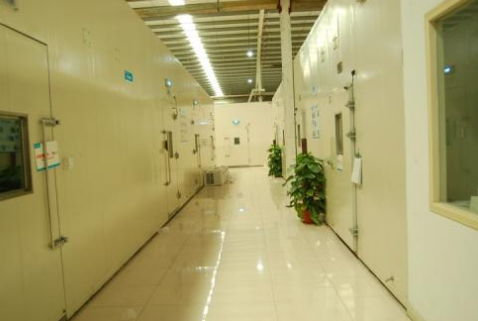

    1. 10HP 空调焓差实验室(防爆):
    1) 试验室房间
    室内侧室 1个
    室外侧室 1个
    2) 工况系统
    室内侧 1套
    室外侧 1套
    3) 动力柜 1套
    4) 控制柜(防爆系统) 1套
    5) 测试软件 1套
    2. 实验室整体概述:
    1)、本套试验室是6工位的10HP工况实验室,可以同时测试6个单相或者2个三相空调的环境实验室;总能力不大于10HP。
    2)、设备的运转采用可编程序控制器+人机界面控制,其测量参数由计算机进行数据采集处理并存档,自动打印试验报告,并可查询、分析试验结果和测试数据。
    3)、10HP室内外侧安装有工况测试装置,可测控实验室工况环境温湿度,针对【分体式、柜式、天花嵌入式等家用空调器】进行系统压力、各部件工作温度布点、电气性能及电参数据采样分析。
    4)、本套实验室带R32防爆功能,每个房间配置2套R32的测爆探头,各电器设备均带有防爆功能。

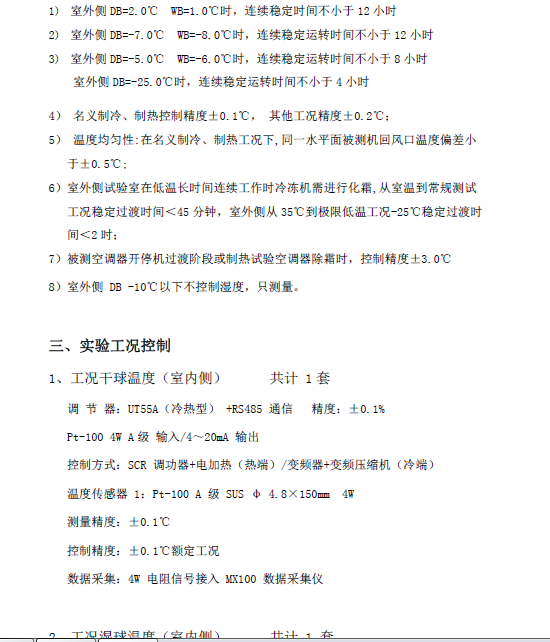

    三、实验工况控制
    1、工况干球温度(室内侧) 共计 1套
    调 节 器:UT55A(冷热型) +RS485 通信 精度:±0.1%
    Pt-100 4W A级 输入/4~20mA 输出
    控制方式:SCR 调功器+电加热(热端)/变频器+变频压缩机(冷端)
    温度传感器 1:Pt-100 A 级 SUS φ 4.8×150mm 4W
    测量精度:±0.1℃
    控制精度:±0.1℃额定工况
    数据采集:4W 电阻信号接入 MX100 数据采集仪
    2、工况湿球温度(室内侧) 共计 1 套
    调 节 器:UT55A +RS485 通信 精度:±0.1%
    Pt-100 4W A级 输入/4~20mA 输出

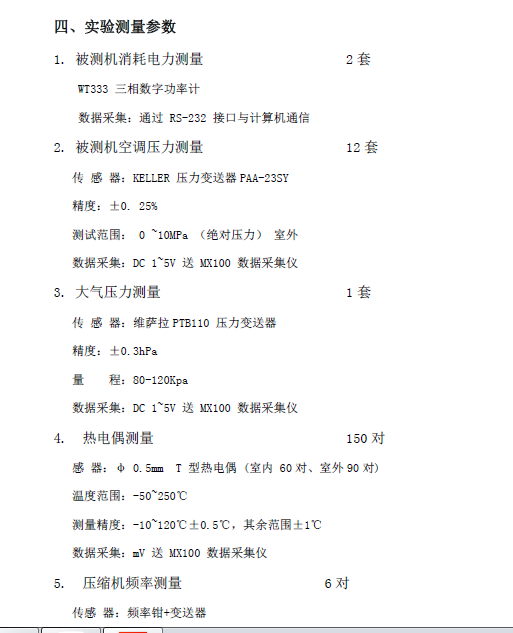

    控制方式:SCR 调功器+电加湿器
