【coildesigner换热器设计】焓差实验室用8HP工况机组蒸发器设计

[复制链接]
Steven.liu 发表于 2020-11-17 14:28:58 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【coildesigner换热器设计】焓差实验室用8HP工况机组蒸发器设计
  • 文件大小2MB
  • 上传时间2020-11-17
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:



【coildesigner换热器设计】焓差实验室用8HP工况机组蒸发器设计


设计参数如下:

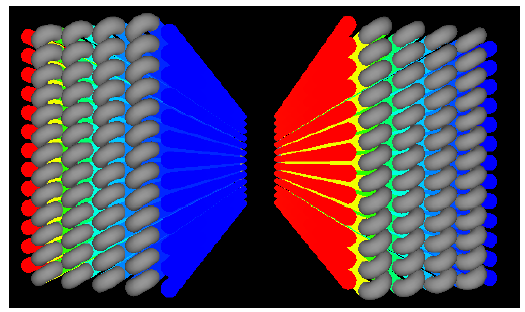

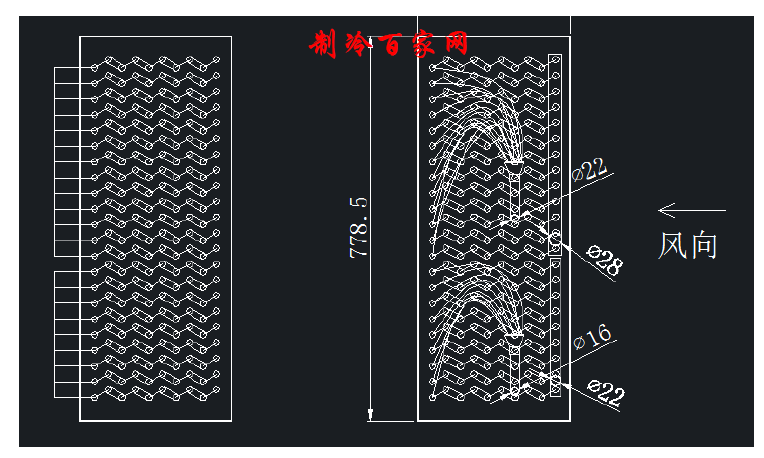

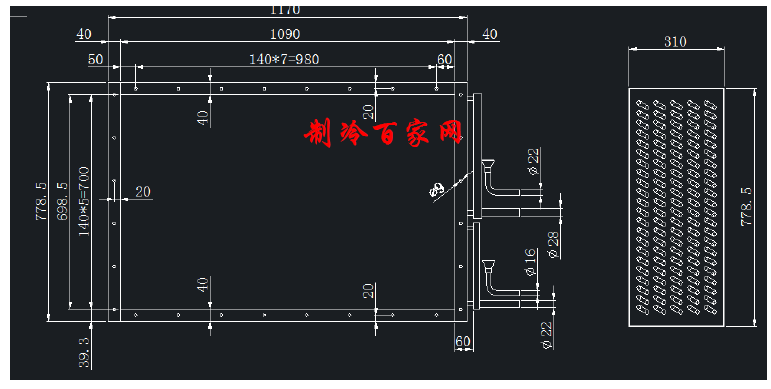

蒸发器分为上下部分双拼结构,我们以上半部分来做仿真计算,压缩机型号为MT100-4VI,铜管规格:∅12.7*0.35mm光身铜管;有效管长1090,换热管分布10列13孔,列间距27.5mm:孔间距31.75mm;翅片规格:0.13mm亲水铝箔,片型:波纹片片距:4.5mm。
焓差实验室的蒸发器需要计算多个点的换热量(换热面积),再择优选择最大换热器,一般我们按照额定工况来计算换热面积,再通过极限低温来校对换热面积。

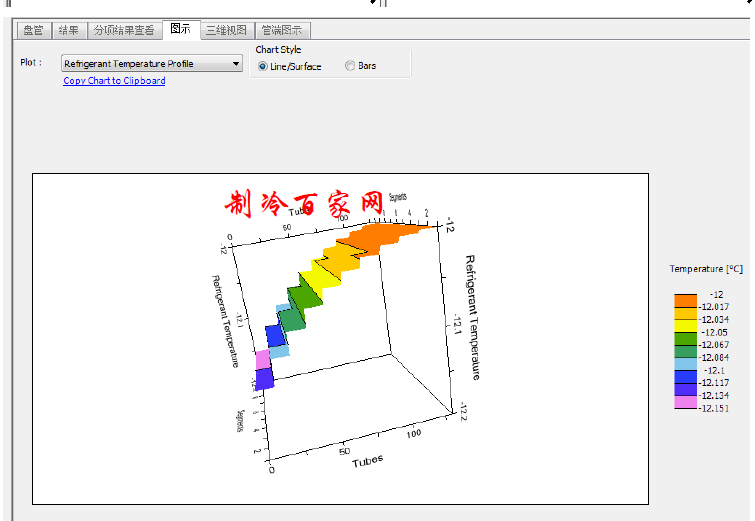

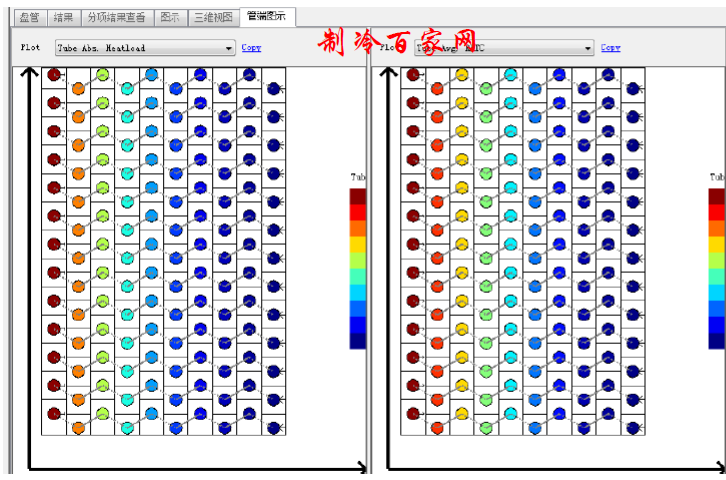

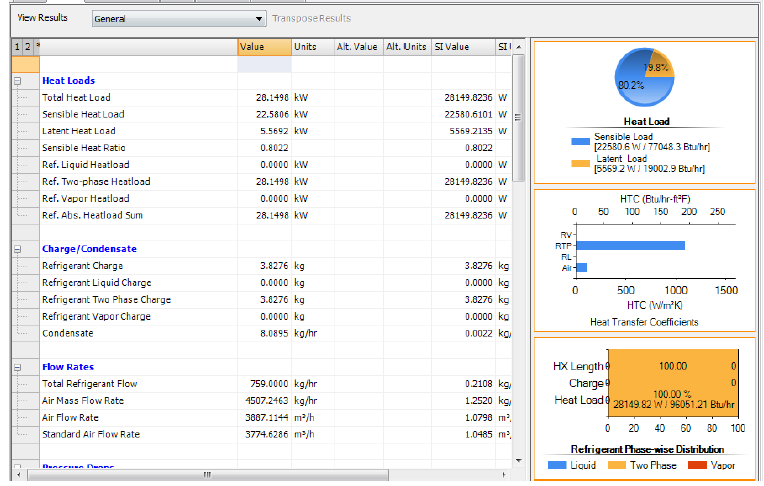

常温工况计算结果:
