【毕业设计】150KW蒸发式冷凝

8.5 分

大小: 12M

价格: 40 百家币

更新时间: 2018-12-29

高速下载

资料简介

一、资料介绍：

1）、毕业设计原文
2）、毕业设计开题报告
3）、毕业设计外文翻译
4）、毕业设计答辩申请
5）、毕业设计配套系统图
6）、毕业设计配套组装图
7）、毕业设计配套零部件图
8）、毕业设计配套电气图

二、内容摘要：

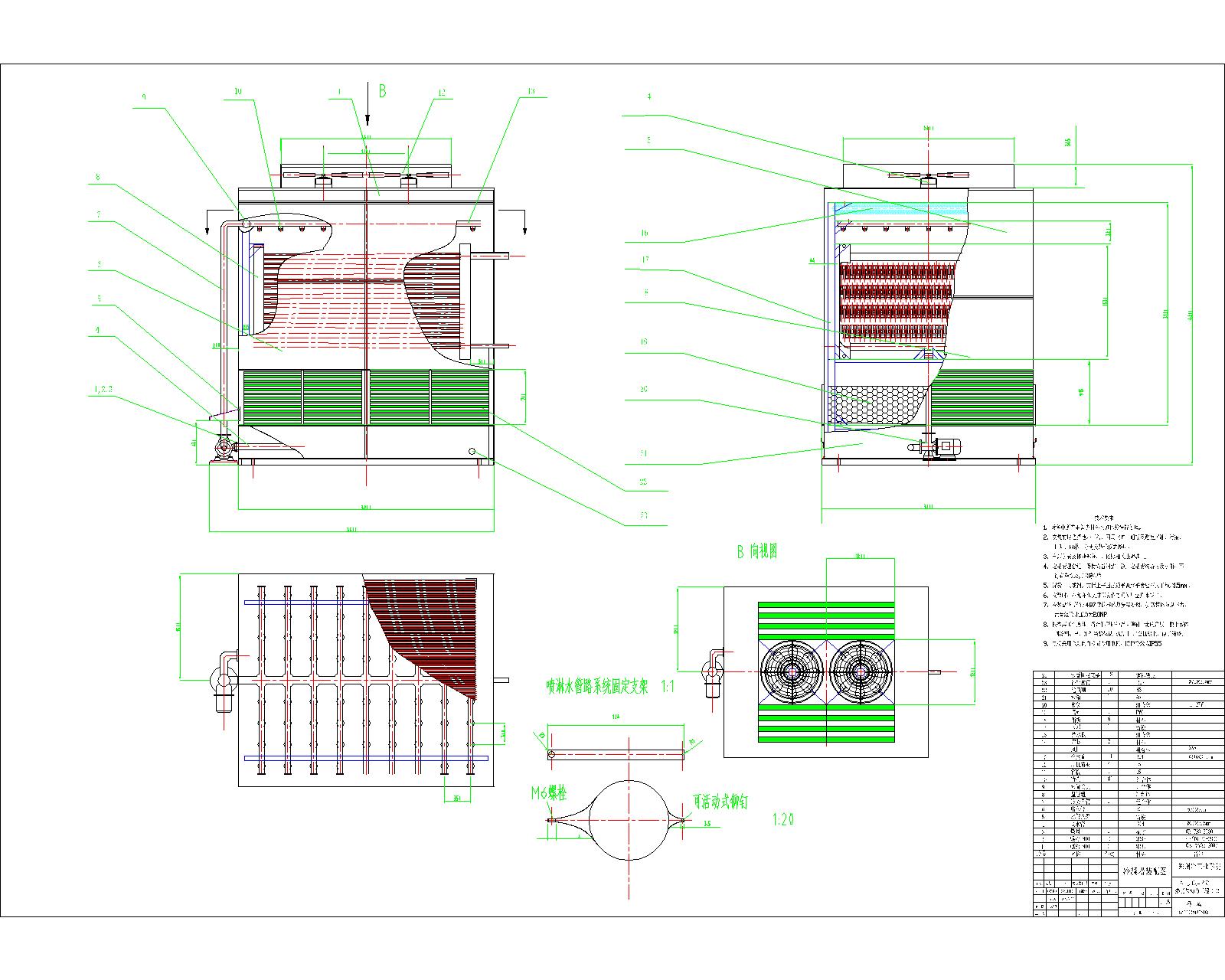

本文是针对150KW蒸发式冷凝冷水机组设计的设计，介绍了冷水机组的分类及发展状况，特别是蒸发式冷凝器的工作原理，其作为一种改进型的冷却塔，不仅用水量少，而且高效节能。由已知150KW制冷量及机组运行工况条件下，进行热力计算后，选用bitzer公司OSK 系列OSK7441-K型号双螺杆压缩机，其在该工况下制冷量为227.3KW。有制冷量及制冷剂R22循环过程中的状态参数，设计计算冷凝器和蒸发器，其中蒸发器采用满液式壳管式换热器，实际换热面积37.51 m2，选用直径16mm的外翅片纯铜管94根，采用2流程正三角形型排列。冷凝器根据任务书采用蒸发式，换热面积138.51 m2,换热管排列为10流程，每流程2排总计20排，每排2.5m长的无缝钢管35根。此外，有压缩机的性质及设计的换热器，选择配套的热力膨胀阀和辅助设备，以保证系统安全稳定的运行。

三、部分资料截图：
