    一、表冷器概念:

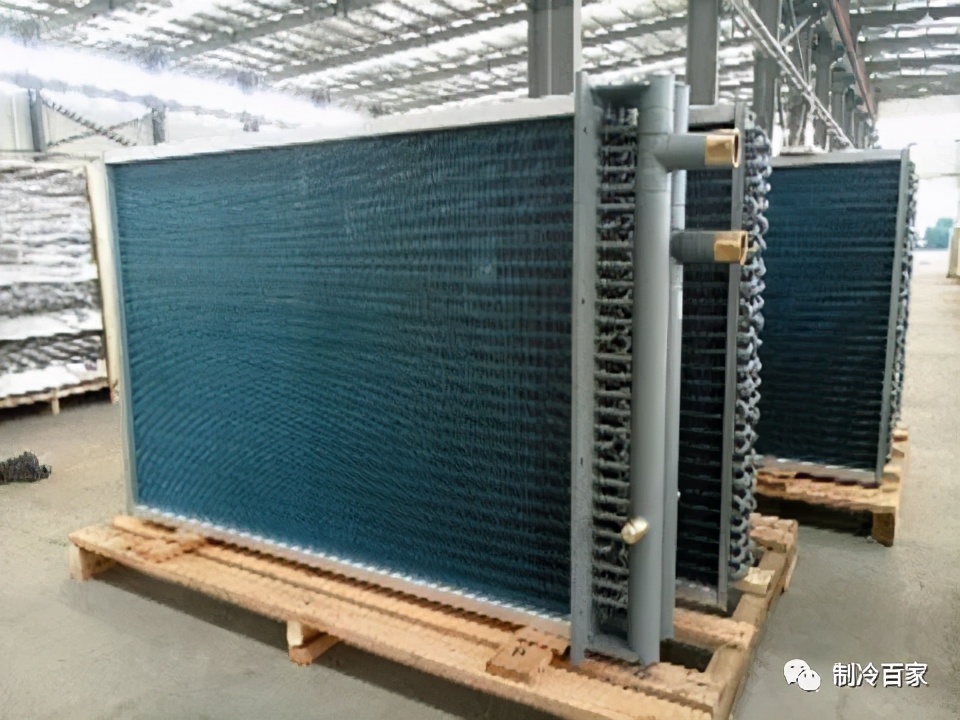

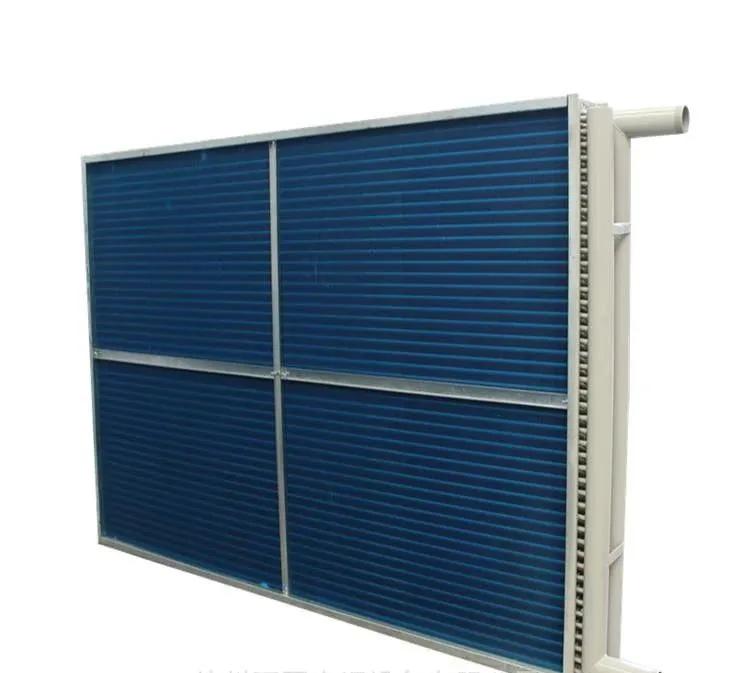

    表冷器:全称表面式冷却器,其原理是让热媒或冷媒或制冷工质流过金属管道内腔,而要处理的空气流过金属管道外壁进行热交换来达到加热或冷却空气的目的;

    看字面意思,我们可以理解为翅片式的换热器,在实际的工程中,通常表冷器管内的流体介质为水、乙二醇溶液、防冻液等。


    表冷器的安装及使用:

    1、表冷器应设专用支架,不允许用接管来支承表冷器。
    2、表冷器的供水,回水管路应有良好的保温措施,以减少热损失或避免管道结霜。
    3、冷,热水管道高点应设排气点,低点应设排水管。冬季不使用表冷器时,应将剩余的水放尽,以免结冰冻裂铜管。
    4、供表冷器用的冷热水,不允许有砂子,铁锈,纤维等杂质,冷风机型,其中有风冷模块机组用、恒温恒湿机组等。


    1、表冷器应设专用支架,不允许用接管来支撑表冷器。
    2、表冷器的供水,回水管路应有良好的保温措施,以减少热损失或避免管道结露。
    3、冷、热水管到高点应设排气点,低点应设排水管。
    4、冬季不使用表冷器时,应将剩余的水放净,以免结冰冻裂铜管。


    二、表冷器设计:
    目前表冷器计算方法很多,但许多计算公式对试验数据依赖性很强,只能选用已知型号的表冷器。

    当设计人员在进行产品设计,特别是系列化优化设计时困难较大,例如采用两排或奇数排数换热器或采用其他片距时就无法计算。另外,计算公式中传热系数的计算只与迎面风速、析湿系数、水流速有关,显然不够精确,水阻力的计算只与水流速有关明显不对,至少应考虑管长和流程数及弯头数。
    随着计算工具的进步,采用的计算公式应具有较宽的适用范围,特别是传热系数的计算应能对管外换热系数和管内换热系数做出详细的分析。

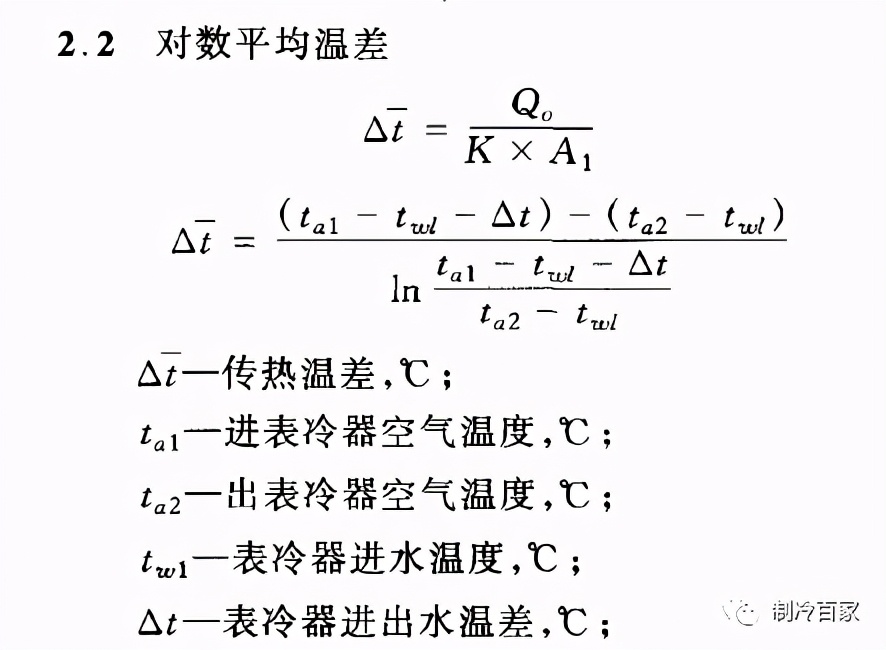

    以下是根据表冷器的结构、进出风及冷冻水参数,用传统管内、外换热系数的计算方法计算出以外表面为基准的传热系数。

    2.1传热系数的分析:
    (1)空气侧换热系数的计算

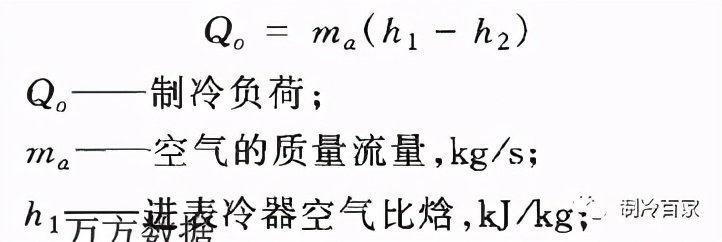

    第一步:根据进出风参数及风量确定制冷负荷:


    在设计时,往往已知制冷负荷,出风状态未知,用上述公式可求得出风比焓。

    第二步:确定表冷器几何参数:
    当表冷器的基管材料、内外径、肋片材料、片厚、片距;管束排列方式(一般为正三角形排列)确定,可求得肋化系数,肋通系数(每米肋管外表面与迎风面积之比),净面比(最窄流通断面积与迎风面积之比)。


    第三步:求所需的冷却效率:

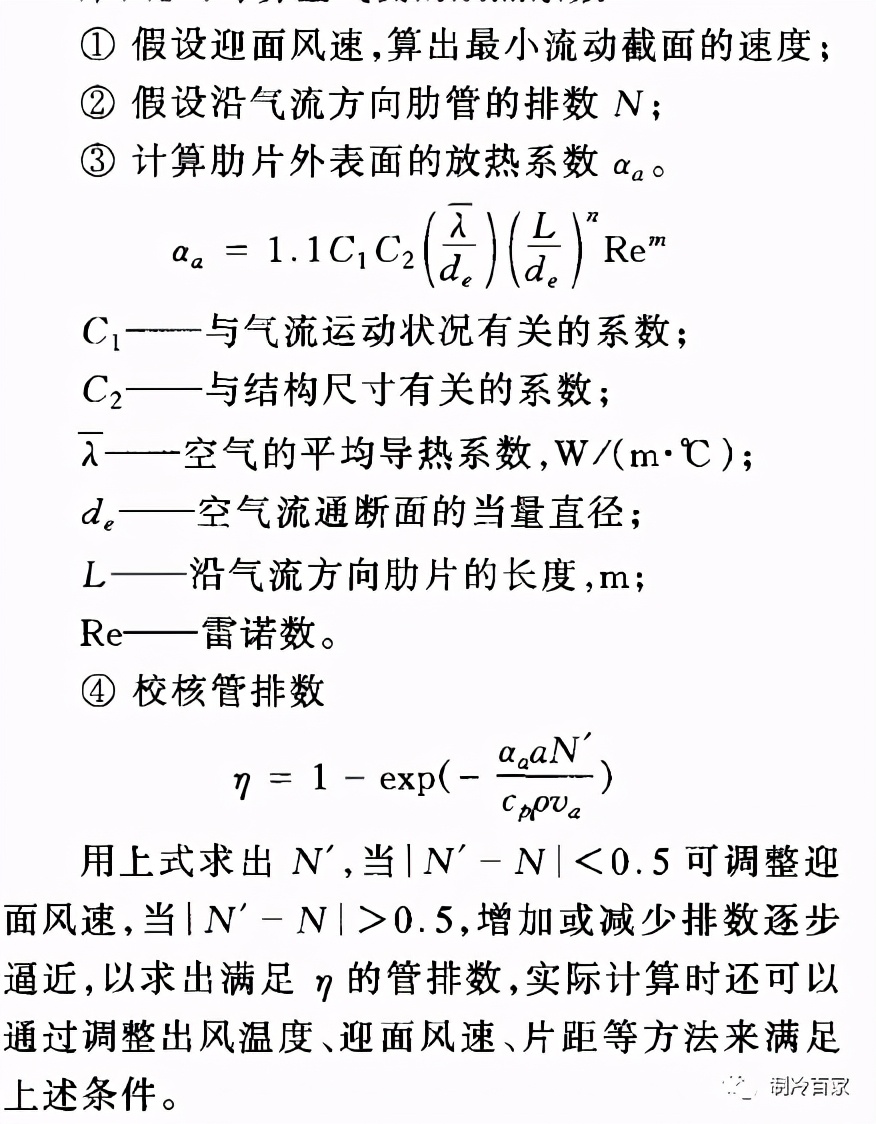

    第四步:计算空气侧的放热系数:


    第五步:初步确定迎风面积和总传热面积:


    第六步:计算空气侧肋管外表面的当量放热系数

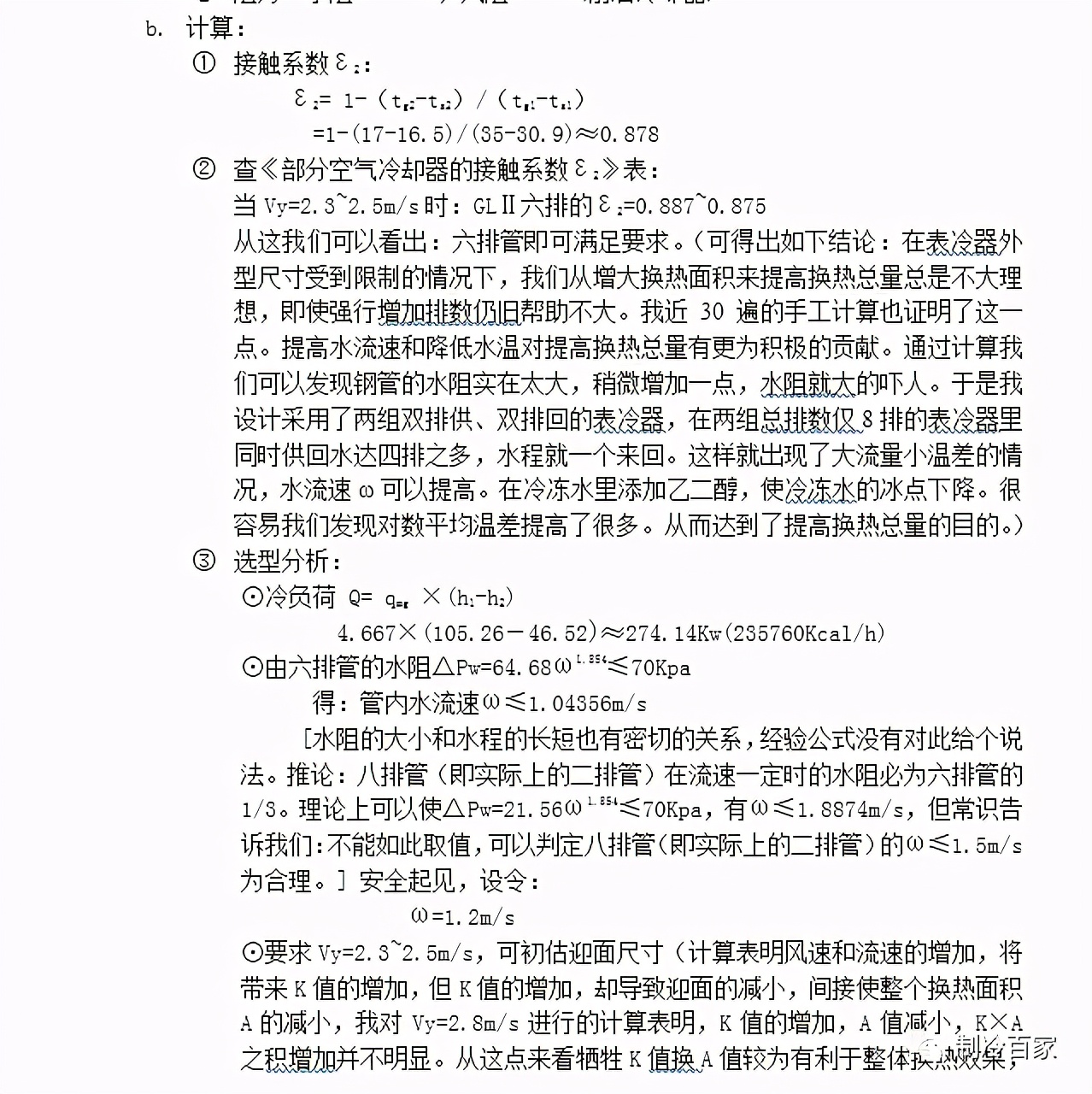

    用上式求出进水温度,并与假设的进水温度作比较,如果计算的温度与假设的进水温度有差异,可调整表冷器结构(迎风面积、管排数、管列数、翅片片距等),寻求合适的传热系数与传热面积,使计算的进水温度与假设的进水温度接近。这样,表冷器的设计就完成了。

    三、表冷器设计资料和软件:

    看了上面表冷器计算方法,很多同行估计都打退堂鼓了,为了方便制冷百家网(www.zhilengbj.cn)粉丝的方便,我们整理了一套小资料上传到网站,方便各位同行工作的方便:

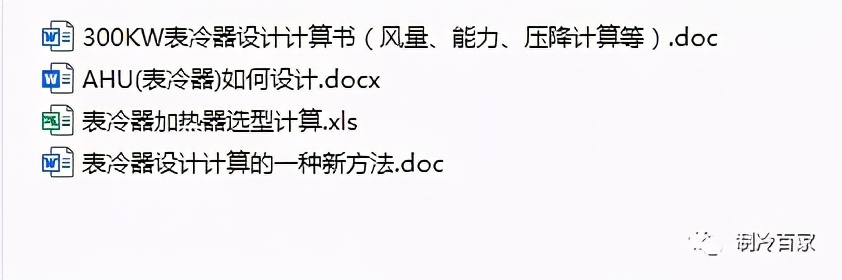

    资料一:

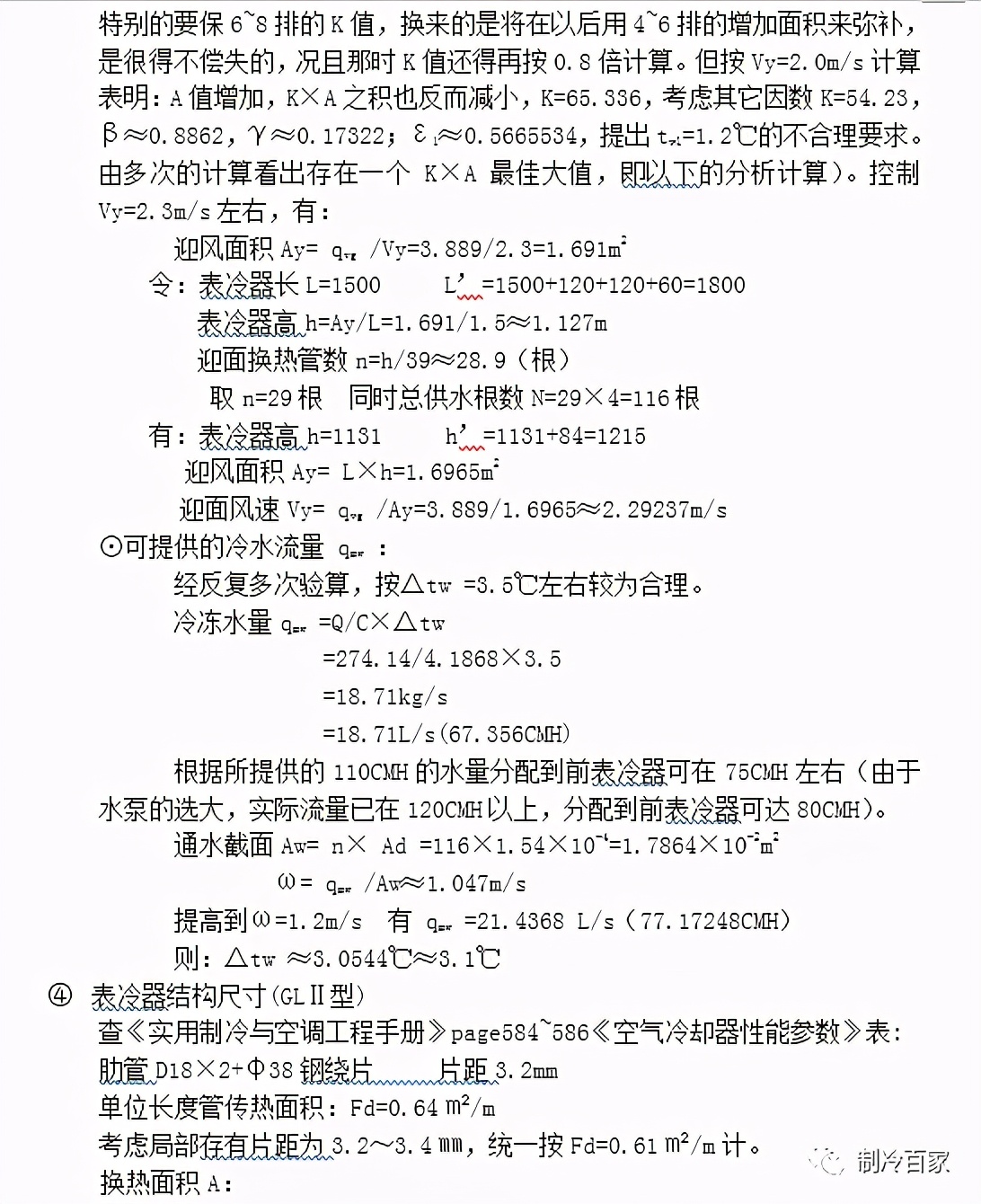

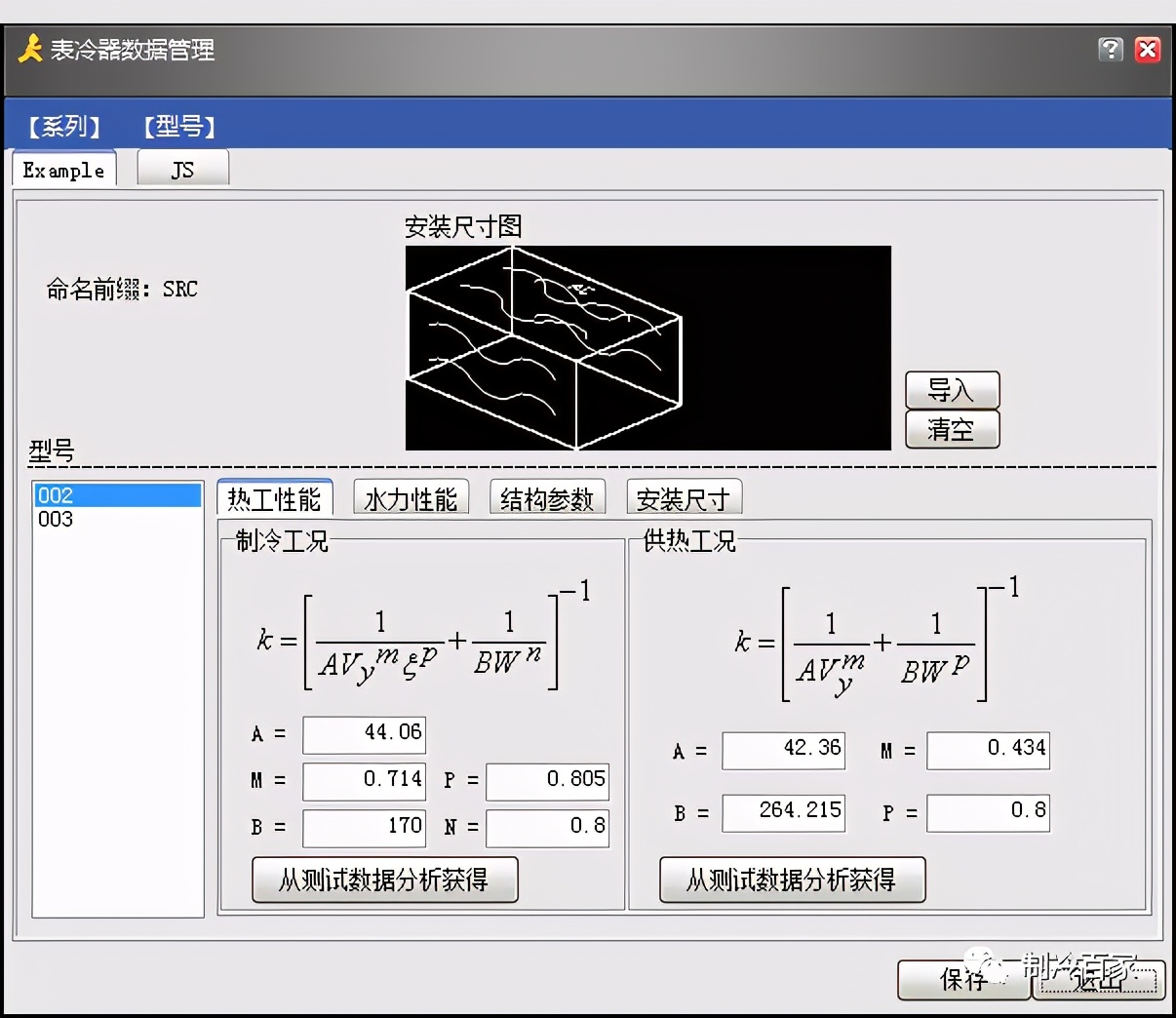

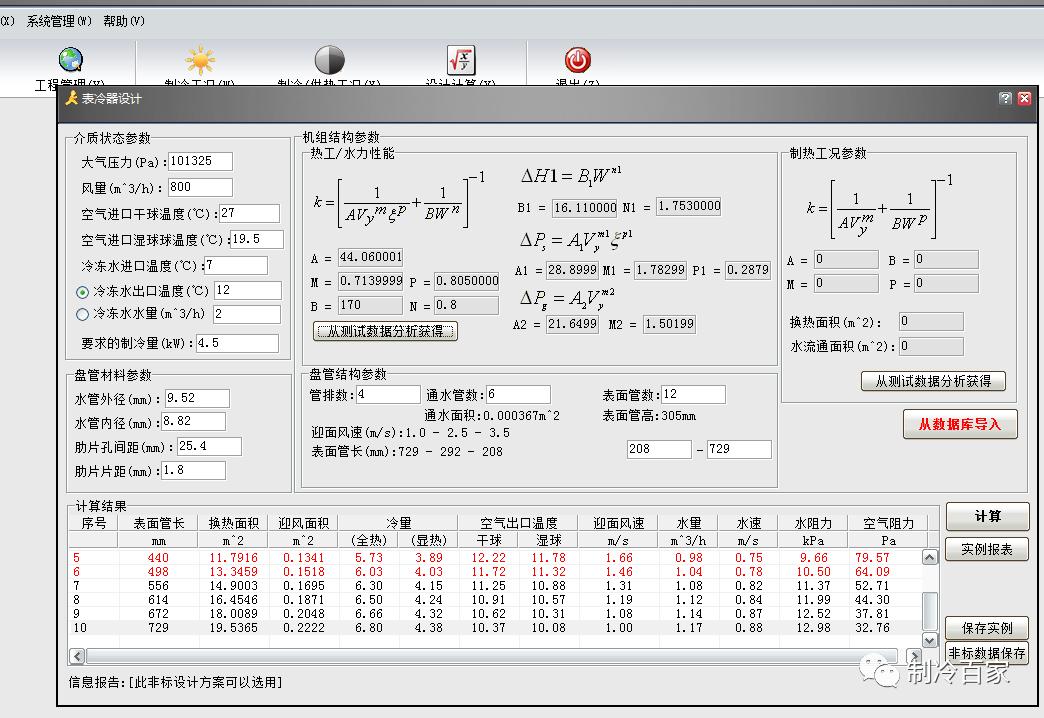

    软件1CoilSelect1.1

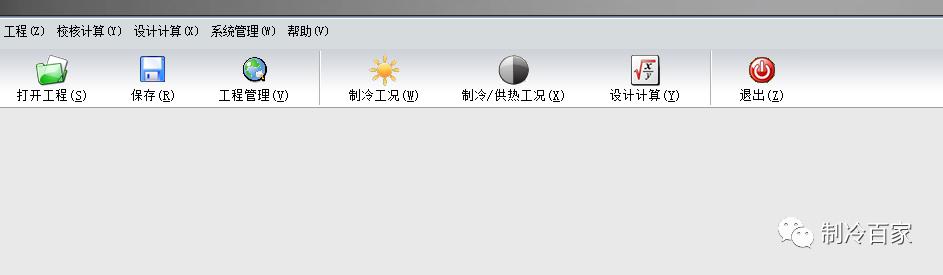

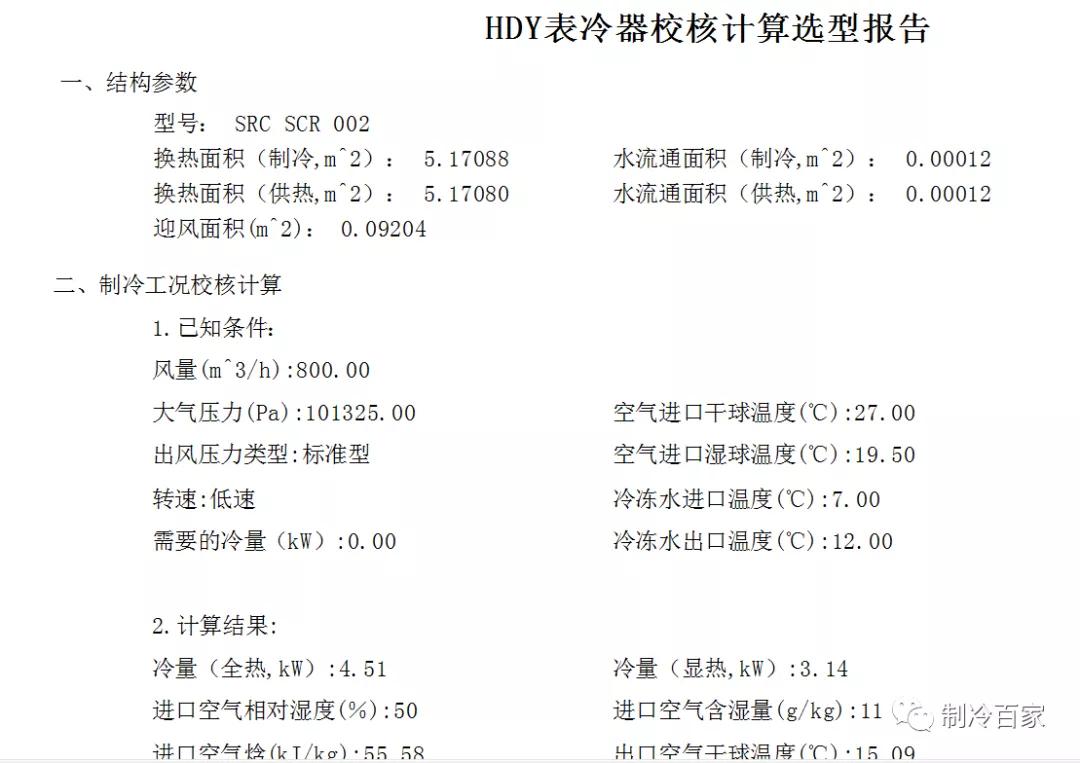

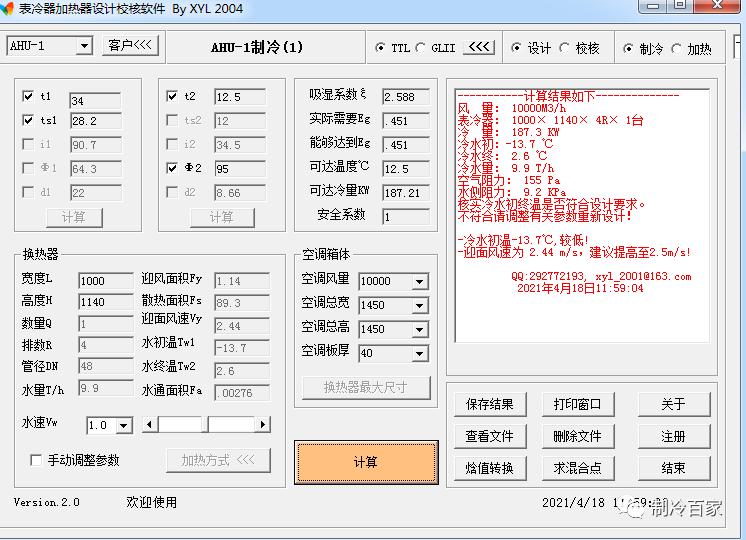

    软件2:HDY 表冷器










    资料二:






    以上这些小资料和软件,登录制冷百家网即可下载:
