【EVAP-COND 案例】风冷冷凝机组管片式冷凝器设计研究

【EVAP-COND 案例】风冷冷凝机组管片式冷凝器设计研究


摘要:基于降低成本和提升能效的目标,对风冷冷凝机组XQ06MA原型机进行小管径替代,在满足设计要求

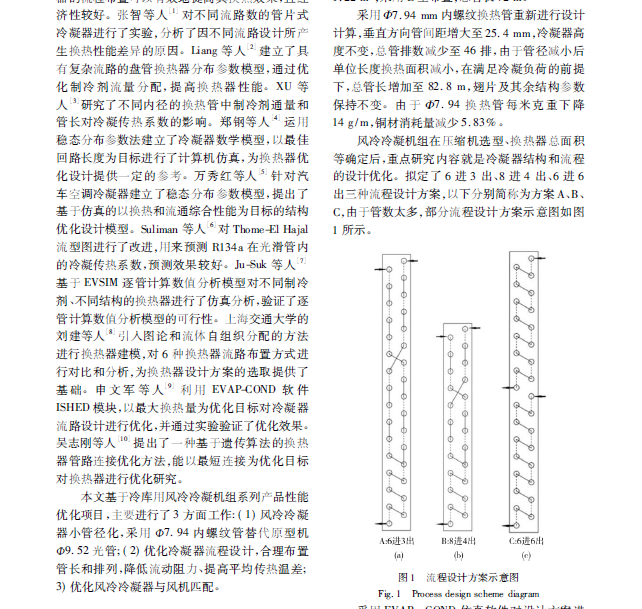

下,使冷凝器铜材消耗降低了5.83%。拟定6进3出、8进4出、6进6出三种流程设计方案,采用EVAP-COND软

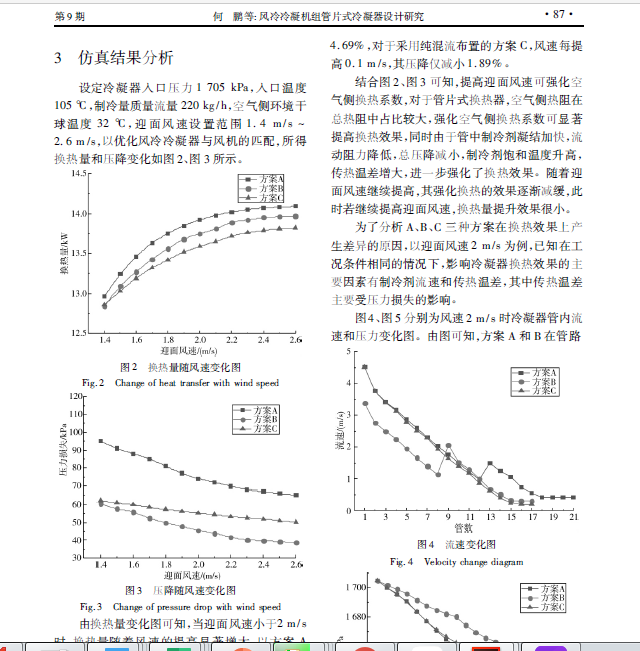

件分析迎面风速对换热量和压力损失的影响,结果表明:风速低于2m/s时换热量随风速提升效果显著,风速大于
2m/s后提升效果较小。通过对比制冷剂流速和传热温差的变化,分析三种方案产生差异的原因,结果为采用分
合流流程布置可増大出液过冷度,提高換热量。试验结果显示,三种设计方案机组COP较原型机分别提升9.23%
6.74%、4.16%。
关键词:风冷冷凝机组:;管片式换热器;流路;设计研究
