    Excel 毛细管计算小程序
    • 文件大小1MB
    • 上传时间2021-10-17
    • 下载权限制冷原理VIP、全站VIP、终极VIP
    • 提取码免费资料,注册会员下载全套
    分享至:

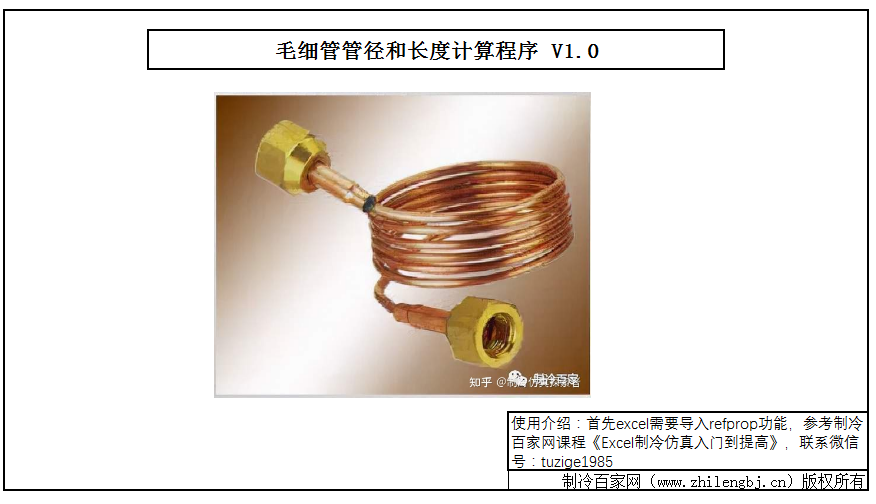

    首先是已知参数,包括制冷系统的蒸发、冷凝温度、制冷量,制冷剂的种类以及毛细管的管径参数等,目前我们写的这个excel表格,支持多种制冷剂的选择:


    其中:isobutane=R600a,冰箱常见的制冷剂;propane=R290,也是目前热泵系统常用的制冷剂;


    已知参数输进去之后,后续的就是中间计算的一些过程参数了:


    最后就是输出结果:


    整体效果如下:


    在上述的计算中,我们做了很多简化处理,比如认为冷媒在毛细管中节流的时候,其温度为蒸发温度和冷凝温度之和的一半,再以此计算出冷媒的液体比体积、气体比体积、液体粘度、气体粘度等参数,再根据出口的干度,来计算平均的比体积、密度和平均粘度,这样简化处理的结果就是计算出来的结果会有偏差,因此最终还是需要通过实验室的验证和调试,得到最终的毛细管长度才行。
    3、两个案例:
    案例一:家用冰箱毛细管的计算;
    设计一套90W制冷量的家用冰箱,制冷剂采用R600a,冰箱周围环境温度为32℃,相对湿度为75%;
    根据国标,我们选择冷凝温度为54.4℃,过冷度选择30℃,蒸发温度为-23.3℃,回气去温度5℃,毛细管我们选用常见内径0.66mm的,将已知条件输入我们的excel计算小程序,得到以下计算结果。


    毛细管长度初选约为0.8m。
    案例二:家用除湿机毛细管的计算;
    为1HP的家用除湿机选择合适的毛细管,制冷剂采用R410A,制冷量为2450W。
    根据国标,我们选择冷凝温度为54.4℃,过冷度选择15℃,蒸发温度为7.2℃,回气过热度8℃,毛细管我们选用常见内径1.0-1.4mm的,将已知条件输入我们的excel计算小程序,得到以下计算结果。
    内径1.2mm毛细管计算数据:


    内径1.4mm毛细管计算数据:
