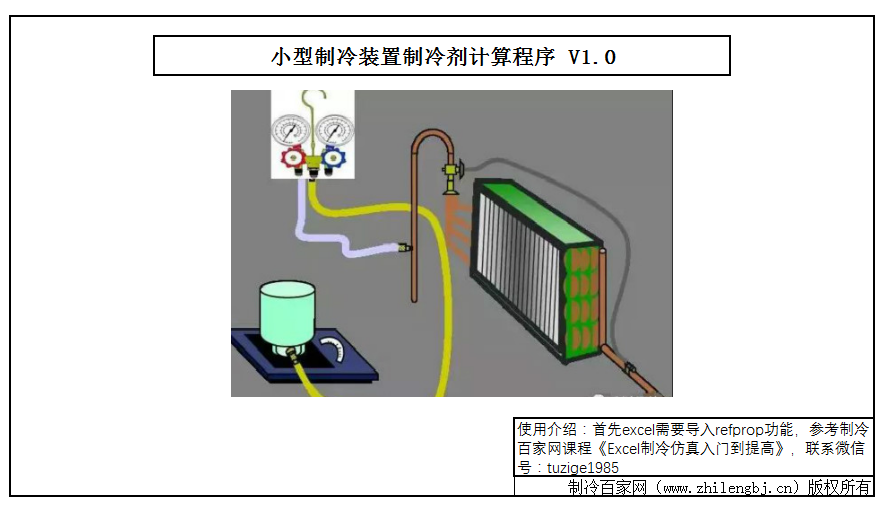

    制冷剂充注量计算Excel小程序V1.0版本
    • 文件大小1MB
    • 上传时间2021-11-10
    • 下载权限制冷原理VIP、全站VIP、终极VIP
    • 提取码免费资料,注册会员下载全套
    分享至:
    小型制冷装置的设计中,压缩机和节流机构是根据供应商样本选型出来的,两器的设计可以采用软件来计算和仿真,其他制冷辅助部件根据供应商提供的样本选型就可以,做了这些设计,最后一步就是计算制冷剂的充注量了,目前没有很好的方法来计算制冷剂的充注量,大部分是根据以往的机型反推的结果,或者根据经验,大致算出来的一个数据,最后在实验室调试,找到最合适的充注量。

    通过已知参数的输入,我们可以对制冷系统进行热力计算,计算出系统中各部件制冷剂的制冷剂密度、铜管的外径和壁厚(计算内容积用):




    一、吸排气管:
    管径计算结果如下:


    我们根据计算结果,选择合适的铜管外径和壁厚,再实际测量下排气管、吸气管的长度,输入到excel表格当中,再调用吸排气管制冷剂的密度,得到吸排气管内制冷剂量,如下:


    二、液体管路:
    液体管路中的制冷剂包含多个部分,根据系统部件,主要液体管路、储液器、干燥过滤器等,所以我们需要分多个部分进行分别计算:


    其思路依然是先计算管路、储液器、干燥过滤器等内容积,再乘以制冷剂的密度,就可以计算出来制冷剂量了。
    这里有一点需要注意下,储液器等制冷辅助部件,并不是里面全部都充满了制冷剂,会有一个占比的,通常我们认为这个占比是0.3~0.5;


    三、冷凝器内容积和制冷剂量:
    制冷剂在冷凝器中的状态经历如下的过程:
    过热蒸汽—饱和蒸汽—两相区—饱和液体—过冷液体;
    这样就会导致制冷剂在冷凝器中的密度是变化的,所有我们需要计算出制冷剂在冷凝器中的一个平均密度,再通过平均密度乘以内容积,即可计算出冷凝器中制冷剂的量。
    我们先来计算冷凝器的内容积,编写了一个风冷翅片式换热器内容积计算小表格:

    通过每一段的平均密度和容积占比,计算出整个换热器的平均密度:


    五、总充注量:
    最后再把各部分的制冷剂量汇总计算,得到如下结果:
