    【图纸】30HP 热泵热水器综合实验室全套(方案、图纸、原理)
    • 文件大小20MB
    • 上传时间2021-11-21
    • 下载权限热泵采暖VIP、全站VIP、终极VIP
    • 提取码免费资料,注册会员下载全套
    分享至:

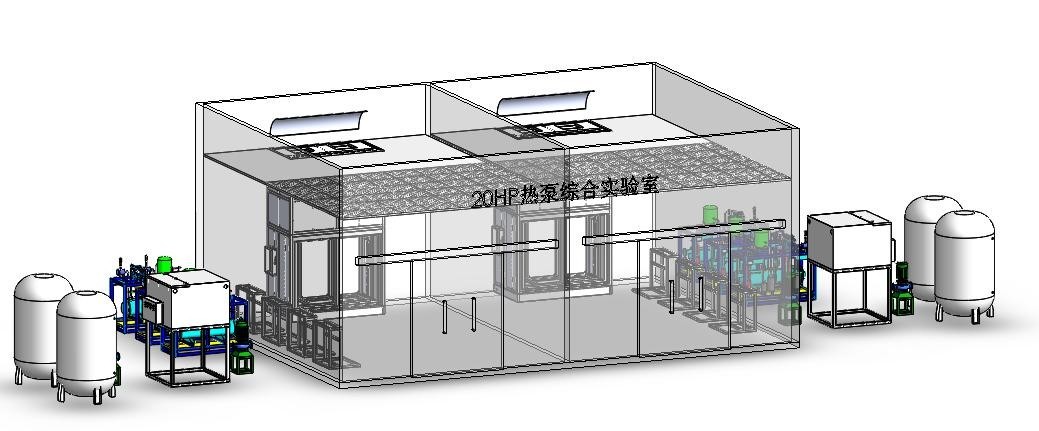

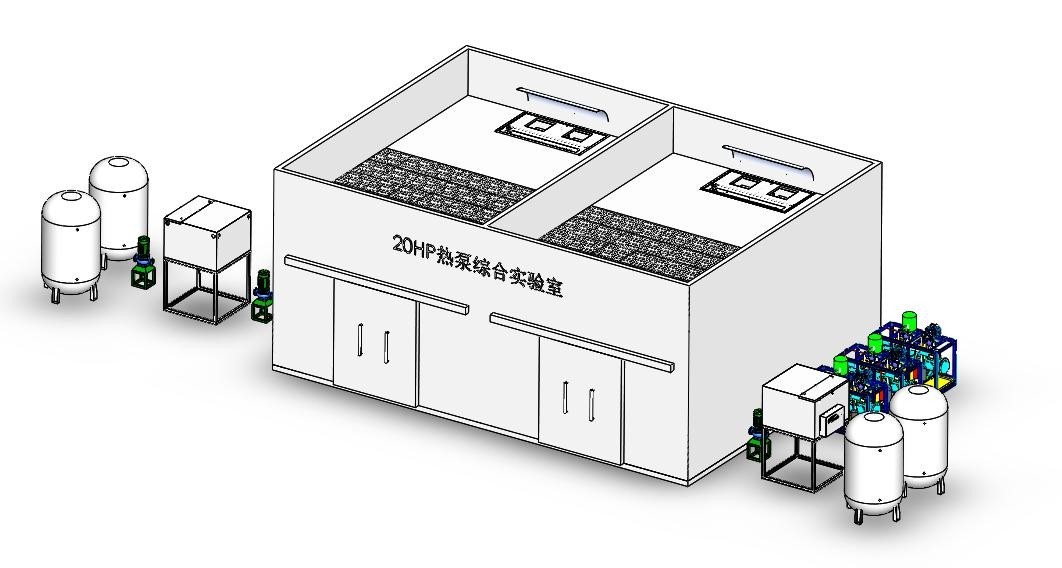

    20HP 热泵热水器综合实验室全套(方案、图纸、原理)

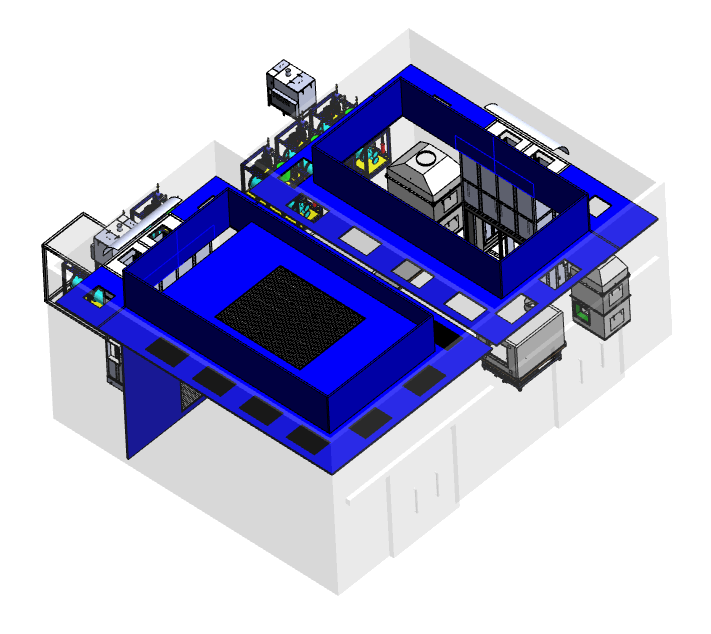

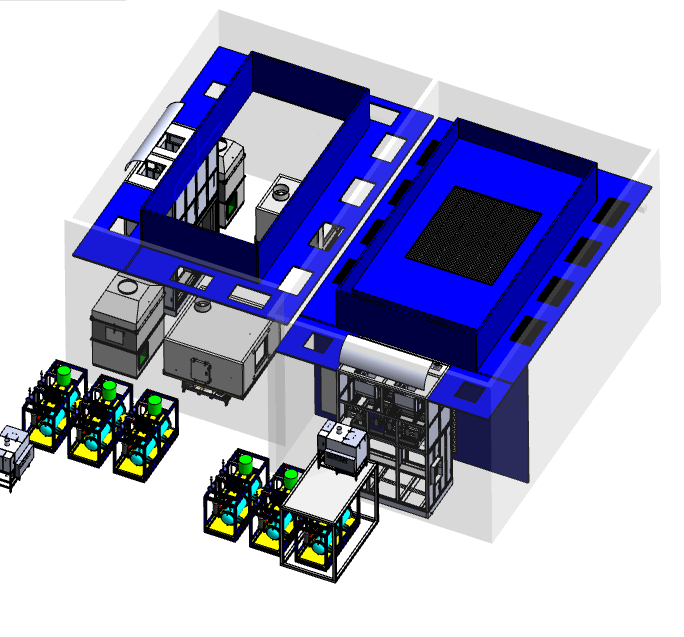

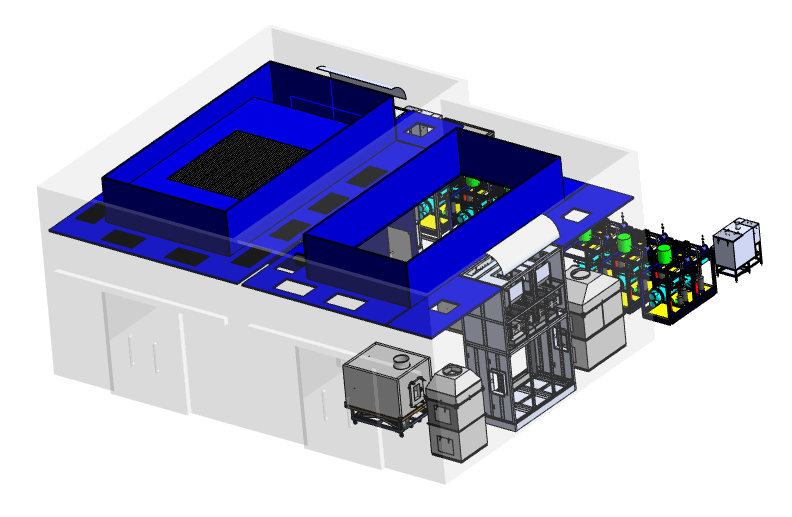

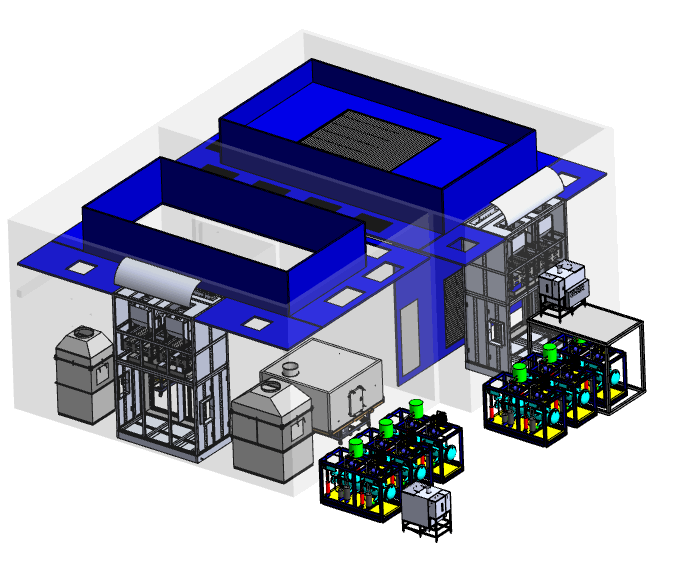

    本实验室主要测试空气源热泵(家用5HP以下)、热泵热水机(家用5HP以下)、热风机;本实验室可同时测试4台5HP家用机,满足测量20HP的能力。本实验室主要测试空气源热泵(家用5HP以下)、热泵热水机(家用5HP以下)、热风机;本实验室可同时测试4台5HP家用机,满足测量20HP的能力。共分两个房间,室内侧和室外侧均满足不同机型最大20HP测试工况需要,两个房间可单独控制工况;实验室房间尺寸约:(室内:11m*6m*5.5m;室外8.5m*6m*5.5m)
    室内侧和室外侧可联合使用,进行风冷焓差类测试;
    室内侧和室外侧也可同时独立运行,例如进行分别进行空气源热泵、热泵热水机等测试。
    3、 环境工况要求:
    1)   环境要求:
    室内侧:干球-30~62℃,湿度RH30~95%(-25℃以下湿度无要求)
    室外侧:干球-40~62℃,湿度RH30~95%(-25℃以下湿度无要求)
    2 空气侧换热量:
    室内侧:被测机制冷(单台):2.5KW~12.5KW  ;制热(单台):3KW~15KW  ;
    室外侧:被测机制冷(单台):2.5KW~12.5KW ;制热(单台):3KW~15KW

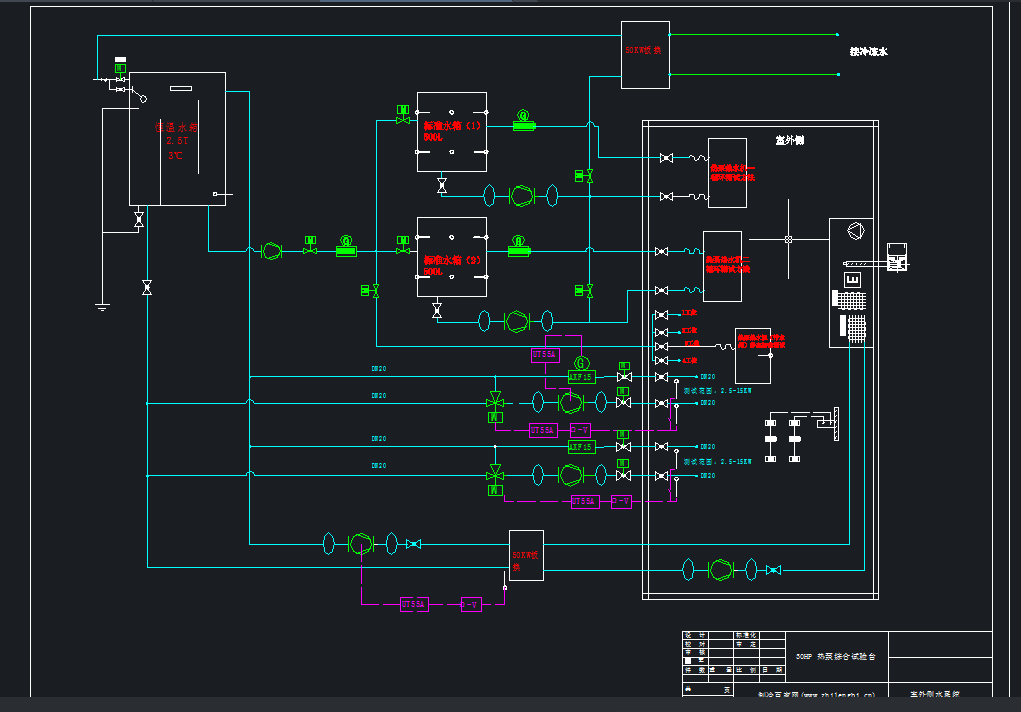

    1)         水路要求:
    室内测:抽样测试
    电热或静态式加热同时运行4台
    1h放水量与24h能耗同时运行2台
    家用空气源热泵5HP以下直热同时运行2台
    家用空气源热泵5HP以下循环同时运行2台
    家用空气源热泵5HP以下循环+直热同时运行2台
    室外测:整机性能测试
    电热或静态式加热同时运行4台
    1h放水量与24h能耗同时运行2台
    家用空气源热泵5HP以下直热同时运行2台
    家用空气源热泵5HP以下循环同时运行2台
    家用空气源热泵5HP以下循环+直热同时运行2台

    1)         水温5~95℃可调,温差被测机组的要求:
    ①  水侧阻力损失:最大为0.2Mpa,直接通过压差传感器测量。
    ②  实验室满足美标能效测试需求;提供美标电热、热泵DOE全套测试工装以及传感器4套。
    ③  满足美标放水量测试需求;
    增加流量调节阀、超短响应时间的电磁阀
    在阶段测试三,精确控制补水量与放水量,达到测试需求;完全自动控制;
    在测试阶段不需要人工的干预,自动采集待机功耗、补水、放水等,自动完成被测机的测试以及生成实验报告;
    1)、排水电磁阀开启,通过三通阀控制补水水流量,当达到设定流量的时候, 排水电磁阀关闭,补水电磁阀开启,正式开始补水;
    2)、补水开始的同时,放水同步进行;
    3)、补水温度传感器与放水温度传感器都深入水中,测试实际的温度;
    ④  被测机管路接口预留DN20、DN25、DN32、(室外和室内)接口,提供各种不锈钢大小头等,并配有可快速接驳机器的快速接头和轻便的水路管道,水管的数量根据流量满足最大和最小机组的测试要求。
    ⑤  每个房间配备两套标准水箱,水箱容积根据测试范围确定,每套标准水箱四周布置28个接铂电阻的接口(分7层,每层4个接口),要求根据不同水量来确定预留接口的高度,保证测试时标准水箱液面高为H,分别在标准水箱液面高1/4H附近处和3/4H附近处同一水平方向分别均匀布置4个温度测点。标准水箱补水量自动控制。
    ⑥  水压差采集方式采用三点或四点方式,水压差采集点距离两端直管的距离应符合ASHRAE41.3标准要求,水温传感器测点深度为管径的1/2到1/3之间;留三个传感器盲管,其中一个用于测试比对;测点位置可以在测试系统主管道和标准测点之间切换;
    水箱热标定装置1套10KW,要求标定装置在电源165V-275V之间能够正常运行不烧毁,调压器直接采用变频稳压电源。

    。。。。。。
