1先来看几张图片

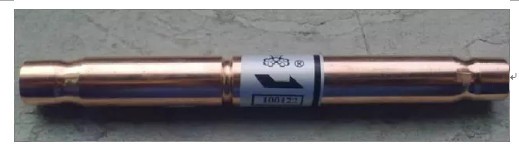

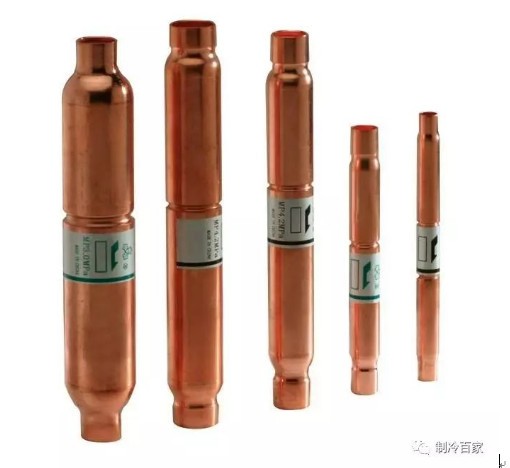

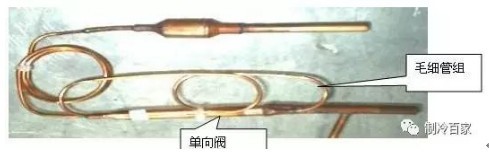

我们先来看看单向阀的实物图:
2单向阀原理与结构
单向阀具有单向导通、反向截止的能力。
单向阀又称逆止阀,它在空调系统中,经常会与电子膨胀阀(毛细管)并联,控制冷媒的正反向流量,使冷媒只能按某一规定的方向进行流动。

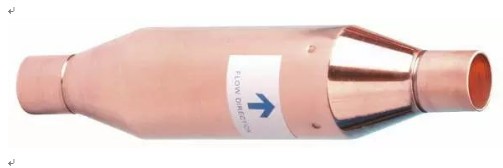

单向阀由尼龙阀针、阀座、限位环、及外壳组成。 一般在单向阀的外表面用箭头标示出冷媒的流向。

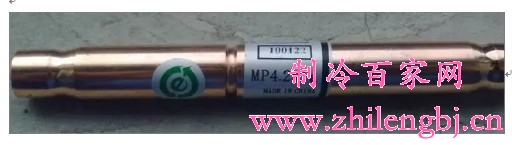

可以看到,在单向阀的管径处标记出了阀门导通的方向,这在安装代换时需要特别注意,不要接反。
3单向阀内部结构
根据内部结构的不同,单向阀可分为球形阀和针形阀两种。

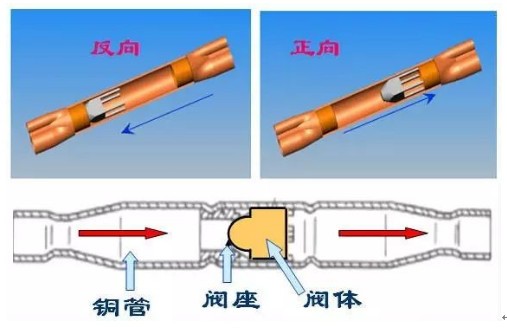

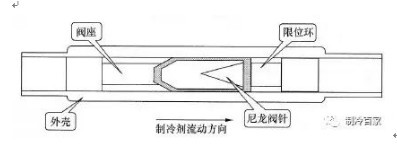

1、针型阀 针形单向阀主要由尼龙阀针、阀座、限位环及外壳组成,如下图所示。
当制冷剂正向流动时,尼龙阀针受制冷剂本身流动压力的作用,被打开推至限位环,单向阀接通。 当制冷剂反向流动时,尼龙阀针受单向阀两端压力差的作用,被紧紧压在阀座上,单向阀即处于截止状态。

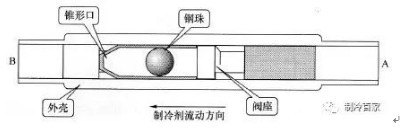

2、球型阀 它与针形单向阀的工作原理类似,当制冷剂正向流动时,A侧压力高于B侧压力,钢珠向左移动,制冷剂便由A向B流动,单向阀即处于开启状态; 而当制冷剂流向发生逆转时,B侧压力高于A侧压力,钢珠向右移动,堵塞了制冷剂流通管路,这时单向阀便处于截止状态。
4单向阀制冷系统位置
1、冰箱系统 单向阀的主要作用是防止旋转式压缩机在停机时,其内部大量的高温高压蒸气倒流向蒸发器,使蒸发器升温,从而导致制冷效率降低。在压缩机回气管路中接入单向阀,可使压缩机停转时制冷系统内部高、低压压力能迅速平衡,以便再次启动。 在电冰箱中还常用到单向阀、压差阀以及二通电磁阀和三通电磁阀等闸阀组件,它们的主要作用就是控制制冷剂的流动。 单向阀多用在采用旋转式压缩机的制冷系统中,其具体安装位置如图7-13所示。 2、空调系统 正常制冷情况下,室内机是制冷,室外机是制热,制冷剂由室外机流入制冷毛细管,再流入单向阀,再流入室内机。
5单向阀故障及排除
1、故障现象
热交侧单向阀故障导致的故障现象为制热效果差,而压机排气口处单向阀故障可能导致压缩机启动不良或压缩机损坏。
2、故障原因
1)关闭不严(串气):制热时制冷剂通过关闭不严的单向阀,造成系统高压压力下降,制热效果差。 2)堵:单向阀阀芯被堵,会出现结霜的现象,会造成制冷效果差。
3、故障检测 用压力表(或读取电脑数据)检测系统高压压力,与正常状况的数值进行比较,并同时观察单向阀表面是否结霜。
4、更换维修
更换单向阀时应注意降温冷却阀体,防止阀体的内尼龙阀芯变形。 因为单向阀适用介质温度为:-30℃~+120℃。因此焊接时,阀芯部位温度应保持在120℃以下,现场维修时一定要用湿抹布包裹阀体后方可进行焊接操作!
6如何判断单向阀好坏
单向阀的生产具有国标来指引,出厂前必须厂内必须要自检,符合国标;才能推出市场。

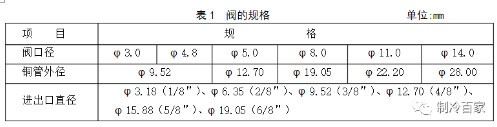

1、规格:

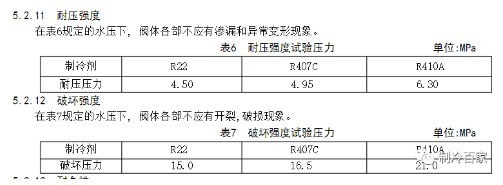

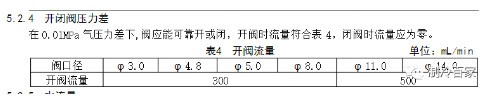

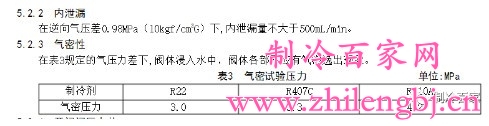

2、工作压力: 3、内漏量与气密性 4、开阀压力差 5、耐压强度与破坏强度 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
