制冷系统中的蒸发压力调节阀

2018-10-24 20:32
来自: 制冷百家公众号 收藏 分享 邀请

1简单认识蒸发压力调节阀 我们先来看看蒸发压力调节阀的外形图,很多同行们没见过这个小玩意;因为在空调上用的很少,也就冷库、冷水机组用用。 蒸发压力调节阀别名: 1.角阀 2.背压阀 2制冷系统中的位置 ...


1简单认识蒸发压力调节阀

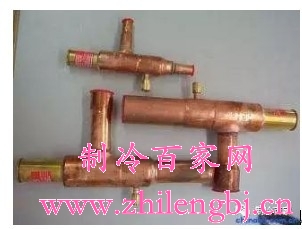

我们先来看看蒸发压力调节阀的外形图,很多同行们没见过这个小玩意;因为在空调上用的很少,也就冷库、冷水机组用用。



蒸发压力调节阀别名:


1.
角阀
2.
背压阀





2制冷系统中的位置



蒸发压力调节阀安装在蒸发器后,压缩机吸气前

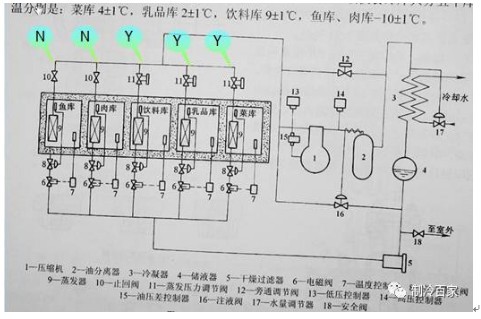

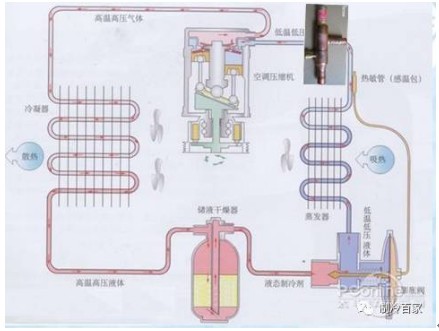

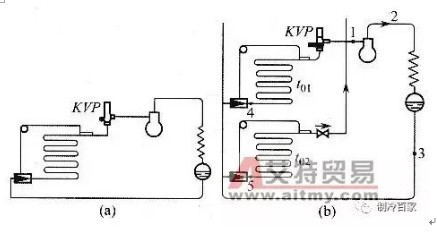

请看以下的几张系统原理图:





3主要作用以及原理



蒸发压力的调节,通常采用蒸发压力调节阀。



它是安装在蒸发器出口管道上的调节装置,防止蒸发器内制冷剂蒸发压力低于设定值。既可用于单一的蒸发器,也可用于2个以上的蒸发器,保持不同的最低蒸发压力。



当冷负荷减少、或者因冷凝压力降低而使压缩机制冷能力上升时,由于压缩机制冷能力过剩,必然使蒸发压力下降。安装蒸发压力调节阀,该阀门自动关闭,压缩机的吸气压力既使下降,也能维持蒸发压力在设定值。

直到蒸发压力重新升到设定压力之上,阀门才再次开启。



主要作用可以归纳为以下三点:



1、保证蒸发温度的恒定,减少库温的波动;

2、防止蒸发压力过低(如防止冷冻水机组蒸发器冻裂),当蒸发压力的低于设定值时,阀门关闭。

2一机多库时,可使不同库温中的蒸发器在,各自不同的蒸发压力下运行。



在这样的制冷系统中(不同蒸发压力运行下),KVP安装在具有最高蒸发压力的蒸发器之后,每一个蒸发器由液体管路的电磁阀启动。





4使用案例



一机多温冷库


在多间库房的氟利昂制冷系统中,一台压缩机要同时向几个不同温度要求的冷间供冷。而按制冷要求,总是希望高温库具有较高的蒸发压力,低温库有较低的蒸发压力。

但实际上压缩机的吸入压力,总是随低温库而定。为使高温库得到较高的蒸发压力,以得到较高且恒定的蒸发温度,在高温库回气管路中设置了蒸发压力调节阀。

这就使阀前的压力恒定在给定范围之内,而使阀后的制冷剂气体压力与压缩机吸气压力一致,既保证了系统中各个蒸发器在各自不同工况下正常工作,又有利于压缩机在较稳定的吸气压力下运转。

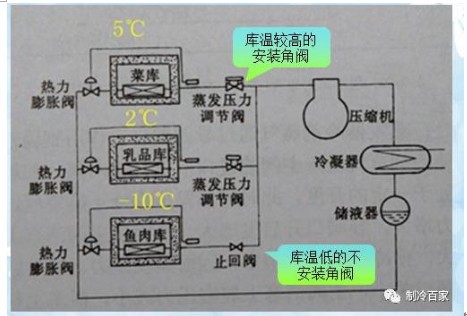

蒸发压力调节阀在制冷系统中的安装如下图所示:







我们假定该系统设有高低温两个冷间,由一台压缩机供冷。

高温库:

库温为5,其蒸发温度tot库温+t=-5;对应的蒸发压力Po=0.266MPa



低温库:

库温为-10tot库温+t=-20Po0.153MPa(0.053MPa 表压力)

为了稳定高、低温库蒸发器的工作,在高温库蒸发器回气管路中设置蒸发压力调节阀,同时在低温库回气管路中设单向阀。



5优点



设置蒸发压力调节阀优点如下



1在以水或盐水为被冷却介质时,防止因负荷减少、过度冷却而冻结。

2在不允许环境温度低于设定温度的场合,如果蔬冷库,可以确保设定的蒸发温度。

3防止冷库中的冷却盘管表面过度结霜,造成被冷却物品过大的干耗。

4在两台以上不同蒸发温度的蒸发器并联使用时,压缩机是以最低的蒸发温度作为运行基准的。

为此,库温高的蒸发器存在温差过大,当负荷小的时候,库温有过度下降的倾向。如果在蒸发温度高的蒸发器回气管道上安装蒸发压力调节阉,可以保证其蒸发压力不会降至设定压力以下,仍可保持较高的蒸发温度。



6蒸发压力调节阀使用

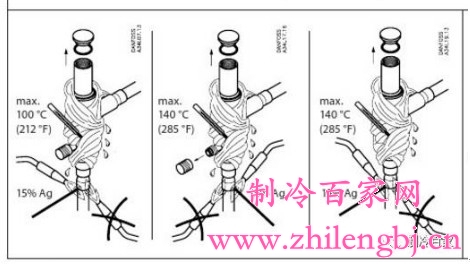

1、焊接


1、焊接时,最高温度不能超过140

2、焊接之前顶针、螺帽需要卸掉。





2、螺帽拆除

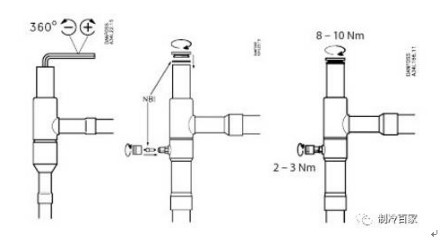

3、调节方法:
