一、原理图：
1一杠杆 2一主弹簧 3一顶杆 4一压差调节螺钉 5一低压波纹管 6一实验按钮 7一电加热器 8一手动复位按钮 9一降压按钮(电源为380V时用) 10—压缩机电源开关 11一高低压力控制器 12一热继电器 13一事故信号灯 14一交流接触器线圈 15一压缩机电机 16一正常工作信号灯17一延时开关 18一双金属片 19一压差开关 20—高压波纹管

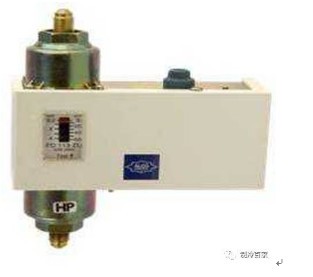

中央空调油压差控制器调整方法
1、转动调节轮4改变弹簧3张力，可改变压差调定值。 2、压缩机正常运行时，按下试验按钮6，达到延时时间(60±20s)后应停车。 3、运行时调低滑油压力，压差开关动作时，润滑油压力表和曲轴箱压力表的差值为压差继电器的压差调定值。
中央空调油压差控制器在安装使用
1、高、低压接口分别接油泵出口油压和曲轴箱低压，切不可接反。 2、控制器本体应垂直安装，高压口在下，低压口在上。 3、油压差等于油压表读数与吸气压力表读数的差值，不要误以油压表读数位就是油压差。 4、油压差的设定值一般调整为0.15 ~ 0.2MPa。 5、采用热延时的压差控制器，控制器动作过一次后，必须待热元件完全冷却（需5min左右）、手动复位后，才能再次起动使用。
作用 在制冷压缩机的供油系统发生故障时，为了避免制冷压缩机的传动部件烧坏，一般均装有压差控制器。在高速制冷压缩机中装设压差控制器尤为必要。压差控制器是通过制冷压缩机的润滑油压力与吸气压力之差，经一定时间后仍小于某一定值时，能自动切断电源，使制冷压缩机停机。

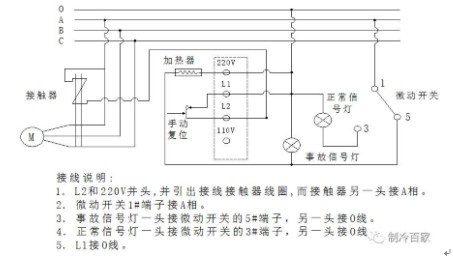

接线实物图
