五大中央空调系统原理图解析(高清详图)

2021-6-14 16:33

点击图片下载:《翅片式换热器设计与仿真课程资料》一、多联机空调热泵机组系统原理图多联式中央空调主要是由室内机和室外机两部分构成。室内机中的各管路及电路系统相对独立,而室外机中将多个压缩机连接在一个室外 ...

点击图片下载:《翅片式换热器设计与仿真课程资料》

一、多联机空调热泵机组系统原理图


多联式中央空调主要是由室内机和室外机两部分构成。室内机中的各管路及电路系统相对独立,而室外机中将多个压缩机连接在一个室外管路循环系统中,由主电路以及变频电路对其进行控制,通过管路系统与室内机组进行冷热交换,达到制冷或制热的目的。

二、风冷冷水机整系统原理图


风冷式水循环商用中央空调系统主要是由风冷机组、室内末端设备(风机盘管)、膨胀水箱、制冷管路、冷冻水泵以及闸阀组件和压力表等构成。

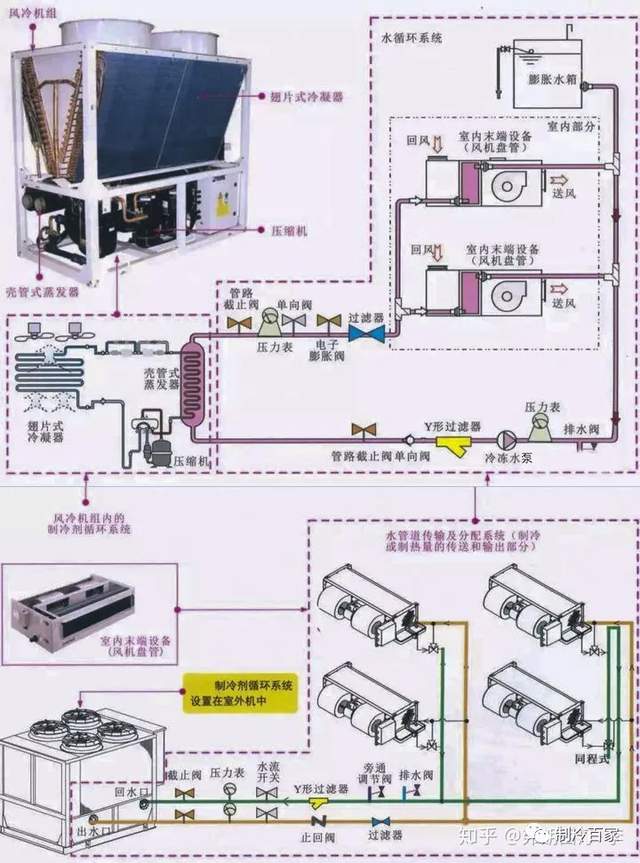

风冷冷水机整机各部件详细系统图

风冷冷水机整机系统概念图

三、水冷冷水机整系统原理图

水冷式中央空调是指通过冷却水塔、冷却水泵对冷却水进行降温循环从而对水冷机组中冷凝器内的制冷剂进行降温,使降温后的制冷剂流向蒸发器中,经蒸发器对循环的冷冻水进行降温,从而将降温后的冷冻水送至室内末端设备(风机盘管)中,由室内末端设备风机盘管)与室内空气进行热交换后,从而实现对空气的调节。

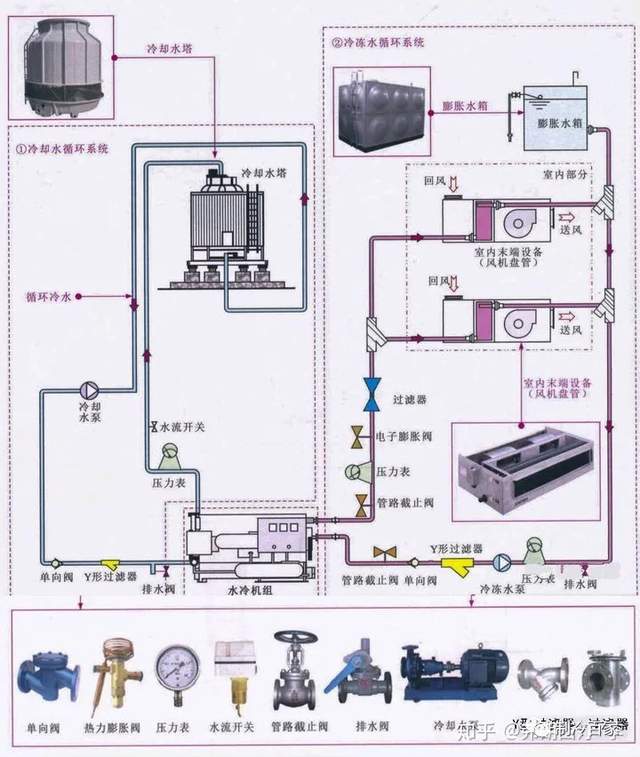

水冷冷水机组整机系统概念图

水冷式商用中央空调系统主要是通过对水的降温处理,使室内末端设备可以进行热交换处理,对室内空气进行降温。

若需要使用该系统制热时,需要在冷却水降温系统中添加锅炉等制热设备,可以对管路中的冷却水进行加温,水冷机组冷凝器中的制冷剂升温,经压缩机运转循环送入蒸发器中,由蒸发器将管路中的水升温,形成热水循环,在由室内末端设备进行热交换处理,对室内空气进行升温。

四、精密空调系统原理图

五、风冷式风循环中央空调

风冷式风循环中央空调系统主要是由风冷式室外机、风冷式室内机、送风口(散流器)、室外风机、风道连接器、过滤器、新风口、回风口、风道以及风道中的风量控制设备等构成。

推广:

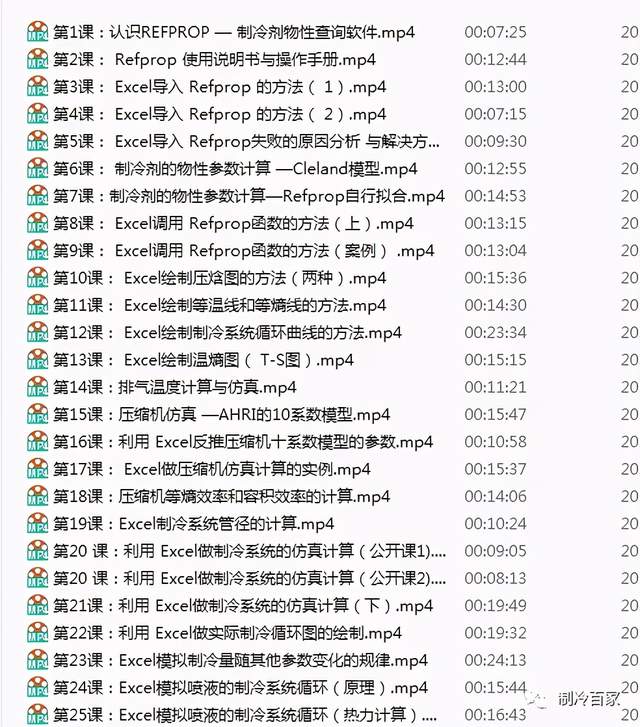

点击图片下载:《excel做制冷系统计算和仿真》的资料包:
