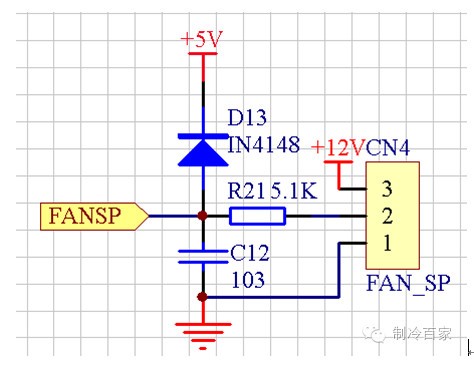

1、电路原理图
2、元器件作用及工作原理
+12V电源提供给电机内置风速检测电路使用，常用的风机每转一周，输出1个脉冲波，风机内置风速检测电路输出波形通过一个限流电阻后，再通过103瓷片电容滤波，二极管1N4148钳位，保证输入芯片脚的电压低于芯片的安全工作电压（风机不转时芯片反馈电压在5.5V左右）。 芯片通过对输入脉冲方波频率的检测，来判断风机的转速。 1、转速低于目标转速 则加大可控硅导通角，提高风机电压的有效值，使风机转速增大； 2、转速高于目标转速 则减小可控硅导通角，降低风机电压的有效值，使风机转速变低； 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
