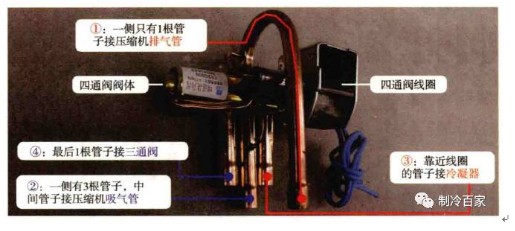

在单冷空调器的制冷系统中增加四通阔， 即可组成冷暖空调器的制冷系统， 此时系统即可以制冷， 又可以制热。 但在实际应用中， 为提高制热效果， 又增加了过冷管组（单向阅和辅助毛细管）。 1、四通阀组件 四通阀组件实物外形见下图，作用是转换制冷剂（即冷媒R22或R410A）在制冷系统中的流向，由四通阀和线圈组成。
四通阀共有4根管子， 辨认方法如下：
一侧有1根管子， 另一侧有3根管子。
1）、一侧只有一根管子接压缩机排气管 2）、有3根管子一侧的中间管子接压缩机吸气管 3）、靠近线圈一侧的管子接冷凝器 4）、最后1根管子接三通阀铜管。

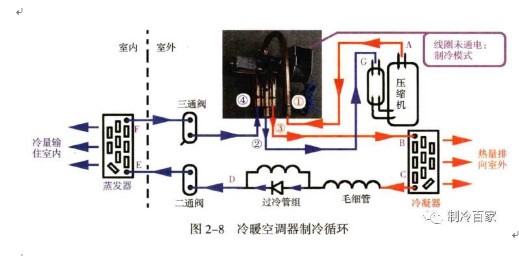

2、制冷循环分析
在夏天制冷时，线圈不通电，
①（接压缩机排气管）和③（接冷凝器进管）相通； ②（接压缩机吸气管） 和④（接三通阀铜管） 相通，； 此时制冷系统制冷剂流动方向和单冷空调器相同， 制冷剂的流动方向为A→①→③ →B→C→D→E→F→＠→②→G→A。
压缩机排出的高温高压气体进入冷凝器向外散出热量， 成为低温高压的被体；进入蒸发器的制冷剂为低温低压的液体， 吸收房间的热量（即将冷量输往室内）后变为低温低压 的气体经四通阅到压缩机吸气管， 完成制冷循环。 3、制热循环分析

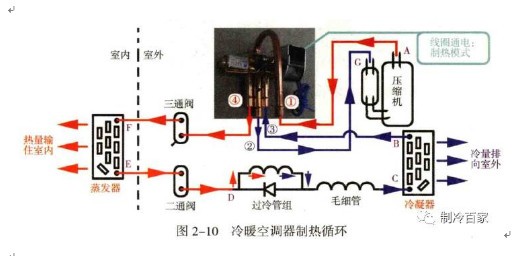

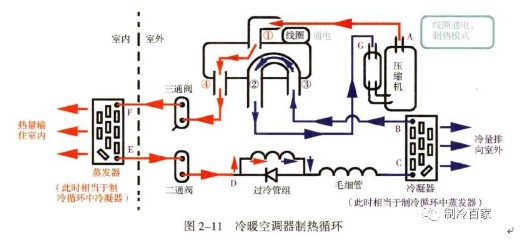

见下图， 在冬天制热时， 室内机主板输出交流220V电源为四通阔线圈供电， 四通阀内部阀块移动。 此时①和④相通、 ②和③相通； 制冷剂流动的方向为 A →①→④→ F → E→Ｄ→Ｃ→Ｂ→３→２→Ｇ→Ａ 由下图可知： 压缩机排出的高温高压气体进入蒸发器（此时相当于冷凝器），向房间内 散出热量， 成为低温高压的液体； 进入冷凝器（此时相当于蒸发器）的制冷剂为低温低压的液体， 吸收室外的热量（即将冷量输往室外）后；变为低温低压的气体 经四通阀到压缩机吸气管完成制热循环

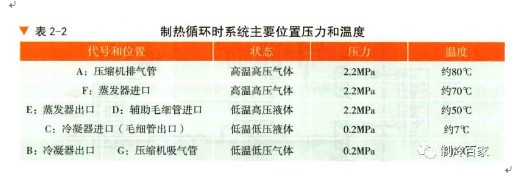

制热循环时系统的主要位置压力与温度：
