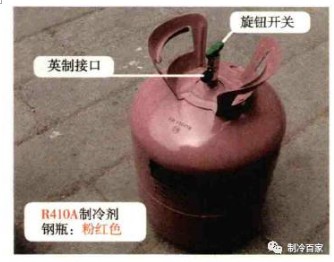

1、钢瓶
制冷剂钢瓶俗称氟瓶， 实物外形下图； 用来存放制冷剂。 因目前空调器使用的制冷剂有2种， 早期和目前通常为R22， 而目前新出厂的变频空调器通常使用R410A。 为了区分， 2种钢瓶的外观颜色设计也不相同， R22钢 瓶为绿色， R410A为粉红色。
上门维修通常使用充注量为6kg的R22钢 瓶、 及充注量为13.6kg的R410A铜瓶， 6kg钢 瓶通常为公制接口， 13.6kg或22.7kg钢瓶通常为英制接口， 在选择加氟管时应注意。

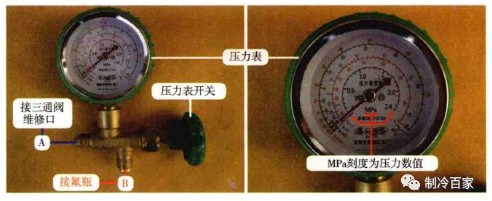

( 2）压力表组件
压力表组件实物外形如图，，由三通阀（A口、B口、 压力表接口）和压力表组成， 作用是测量系统压力。 三通阀A口为公制接口， 通过加氟管连接空调器三通阀维修口； 三通阀B口为公制接口， 通过加氟管可连接氟瓶、 真空泵等； 压力表接口为专用接口， 只能连接压力表。
压力表开关控制三通阀接口的状态：
压力表 开关处于关闭状态时A口与压力表接口相通 、A口 与B口断开； 压力表开关处于打开状态时A口、 B 口、 压力表接口相通。 压力表无论有几种刻度， 只有印有MPa的刻度才是压力数值，其它刻度（例如℃） 在维修空调器时一般不用查看。
( 3）加氟管
加氟管实物外形见下图， 作用是连接压力表接口、 真空泵、 空调器三通阀维修口、 氟瓶、 氮气瓶等。 一般有2根即可， 1 根接头为公制－公制， 连接压力表和氟瓶； 1根接头为公制一英制， 连接压力表和空调器三通阀维修口。 公制和英制接头的区别方法见下图， 中间设有分隔环为公制接头， 中间未设分隔环为英制接头。

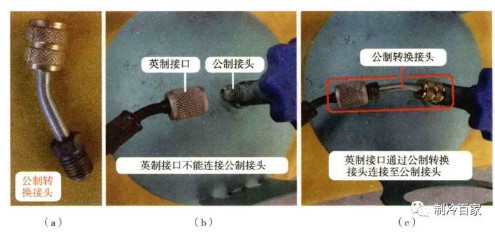

( 4）转换接头
转换接头的作用是作为搭桥连接， 常见的有公制转换接 头和英制转换接头。 例如加氟管一端为英制接口， 而氟瓶为公制接头， 不能直接连接。 使用公制转换接头可解决这一问题， 转换接头一端连接加氟管的英制接口， 一端连接氟瓶的公制接头， 使英制接口的加氟管通过转换接头连接到公制接头的氟瓶。
