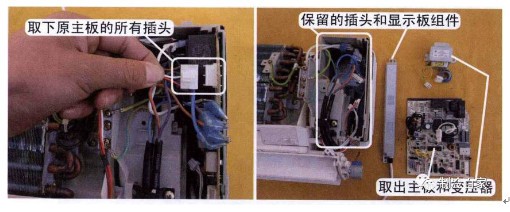

拆除原机主板、 变压器、 环温和管温传感器， 保留显示极组件。

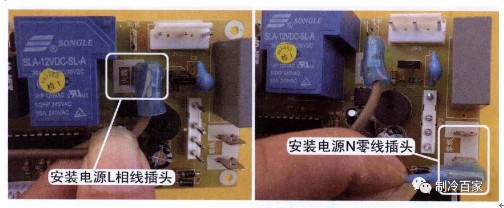

将电源、L输入棕线插头插在通用板标有“火线”的端子，将电源N输入蓝线插头插在标有 “零线”的端子。

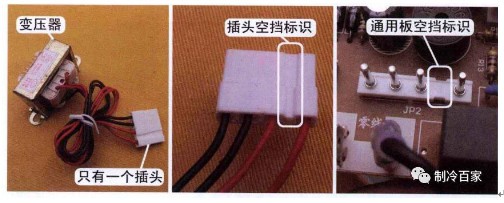

通用板配备的变压器只有一个插头，即将一次绕组和二次绕组的引线固定在一个插头上面，为防止安装错误，在插头和通用板均设有空挡标识，安装错误时安装不进去。

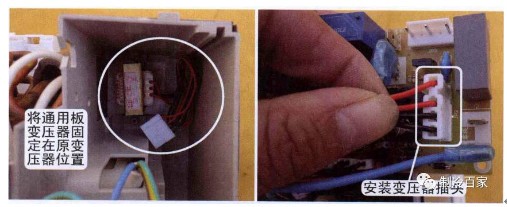

将配备的变压器固定在原变压器位置，并拧紧固定螺钉，再将插头插在通用板的变压器插座。

1、线圈供电插头引线与插座引针功能不对应

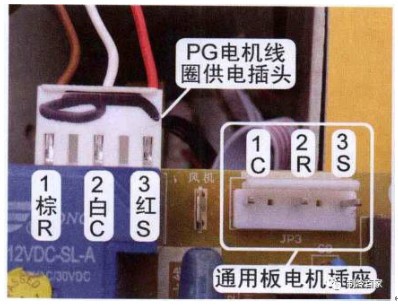

PG电机线圈供电插头的引线顺序从左到右：

1号棕线为运行绕组R、 2号白线为公共端C、 3号红线为启动绕组S；

而通用板室内风机插座的引针顺序从左到右：

1号为公共端C、 2号为运行绕组R、 3号为启动绕组S。

从对比可以发现， PG电机线圈供电插头的引线和通用板室内风机插座的引针功能不对应， 应调整PG电机线圈供电插头的引线顺序，

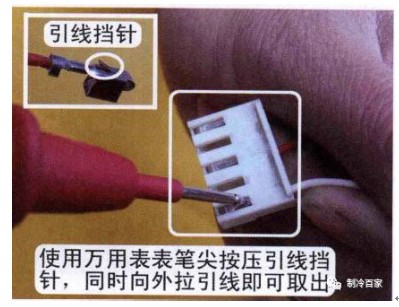

线圈供电插头中引线取出方法： 使用万用表表笔尖向下按压引线挡针， 同时向下按压引线即可取下。

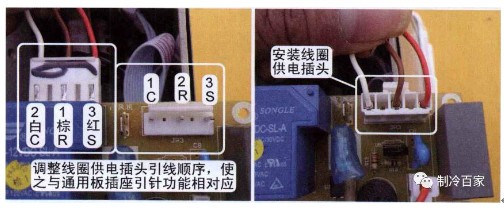

2、调整引线顺序并安装插头

将引线拉出后，再将引线按通用板插座的引针功能对应安装， 使调整后的插头引线和插座引针功能相对应，再将插头安装至通用板插座。

3、霍尔反馈插头

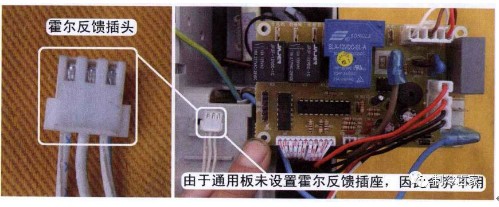

室内风机还有1个霍尔反馈插头，作用是输出代表转速的霍尔信号，但通用板来设霍尔反馈插座，因此将霍尔反馈插头舍弃不用。

连接室外机负载有2束共5根引线，较粗的一束有3根引线，其中的黄／绿色为地线，直接固定在地线端子；

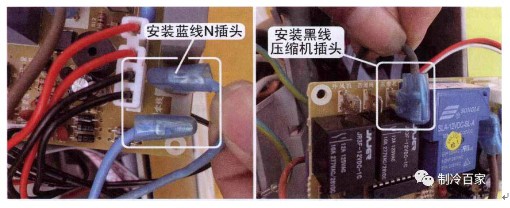

较细的一束有两根引线，2束引线中的蓝线为N端零线，插头插在通用板标有“零线”的端子；黑线接压缩机，插头插在通用板标有“压缩机”的端子。

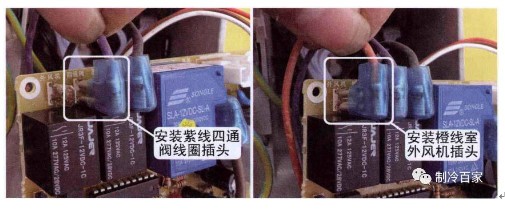

2束引线中的紫线接四通阀线圈。插头插在通用板标有“四通阀” 的端子上；橙线接室外风机， 插头插在通用板标有“ 外风机” 的端子。

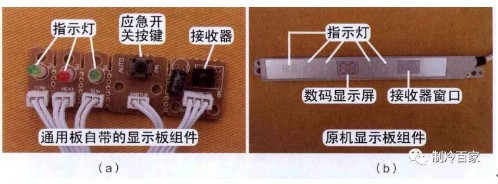

取下显示板组件外壳，查看连接引线插座，可见有2组插头，即DISP1和DISP2；

其中DISP1连接接收器和供电公共端等，DISP2连接显示屏和指示灯。

DISP1插座上白线为地（GND）、黄线为5V电压（5V) ，棕线为接收器信号输出（REC)，红线为显示屏和指示灯的供电公共端（COM)根据DISP1插座上的引线功能标识可辨别出另一端插头引线功能。

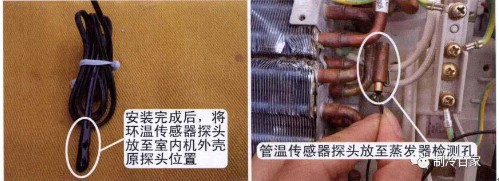

环温和管温传感器插头直接焊在通用板上面无需安装，只需将探头放至原位置即可。原环温传感器探头安装在室内机外壳上面，安装室内机外壳后才能放置探头；将管温传感器探头放至蒸发器的检测孔内。

因步机电机引线较短，所以将步进电机插头放到最后一个安装步骤。

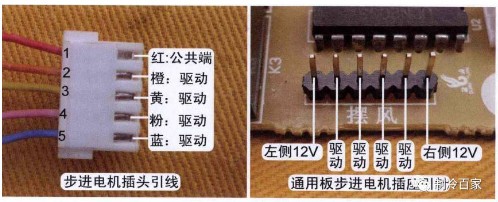

1）、步进电机插头和通用板步进电机插座步进电机插头共有5根引线：1号红线为公共端，2号橙线、3号黄线、4号粉线、5号蓝线；共4根均为驱动引线。

通用板步进电机插座设有6个引针，其中左右两侧的引针直接相连均为直流12V，中间的4个引针为驱动。

2）、安装插头

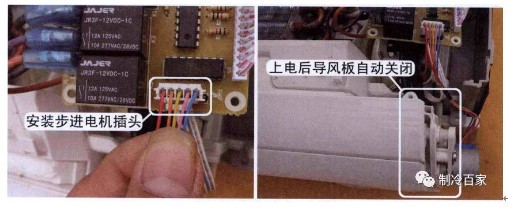

将步进电机插头插在通用板标有“摆风”的插座，通用板通上电源后，导风板应当自动复位即处于关闭状态。

3）、步进电机正反旋转方向转换方法

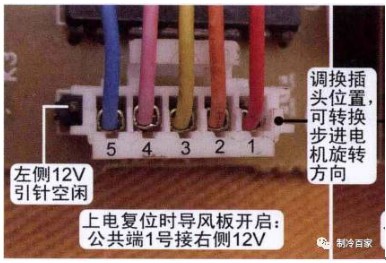

安装步进电机插头，公共端接右侧直流12V引针（左侧空闲），驱动顺序为5-4-3-2，

假如上电试机导风板复位时为自动打开、开机后为自动关闭说明步进电 机为反方向运行。

此时应当反插插头

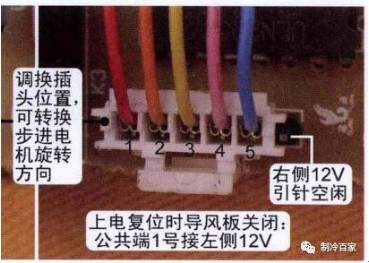

使公共端接左侧直流12V引针（右侧空闲），即调整4根驱动引线的首尾顺序，驱动顺序改为2-3-4-5，通用板再次上电导风板复位时就会自动关闭，开机后为自动打开。

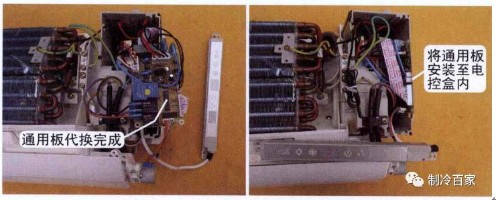

通用板所有插座和接线端子均全部连接完成，顺好引线后将通用板安装至电 控盒内，再次上电试机，空调器即可使用。
