1结构及原理
1、一般构造
电子膨胀阀：主要有两部分构成：线圈部分和阀体部分。
线圈部分：
线圈由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘；线圈部的绕线为双股线。励磁方式是1－2相励磁，驱动方式为单级驱动。
阀体部分：

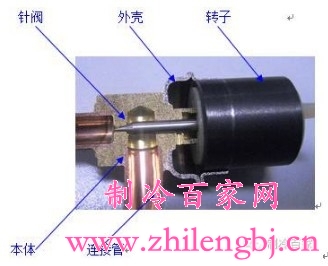

阀体主要由不锈钢外壳、磁体转子、螺母、螺轴、针阀、本体及连接管组成。
结构图如下：

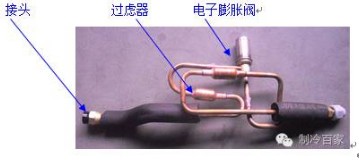

电子节流部件：为节流组件，由接头、铜管、过滤器、电子膨胀阀焊接后增加外壳固定制成。
2、工作原理
电子膨胀阀的控制原理：电机转子采用永久磁铁，由转子感应的磁极与定子绕组感应的磁极之间产生磁力的吸引或排斥作用，使转子旋转。
线圈（脉冲电机）由线控主板控制，主板发出控制指令，在电机定子绕组上施加脉冲电压（商用空调所使用的电子膨胀阀电压都是12V），驱动转子动作，指令信号序列反向时，电机转动反向，所以脉冲信号可以控制电机正、反转，使调节阀杆上、下移动，改变阀针开度，实现流量调节。 阀体最大开度及最小开度由相应限位机构控制。版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
