今天的干货来自李志锋大师的书籍《图解空调器维修轻松入门（彩色版）》，需要电子书籍的可以联系我们小编哦。
1CSR 判定
压缩机的引线辨别常见有3种方法：
1）、 根据压缩机引线实际所接元件； 2）、使用万用表电阻挡测量线圈引线或接线端子阻值； 3）、根据压缩机接线盖或垫片标识。
1、根据接线来判定：

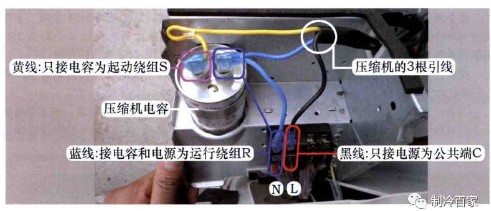

黑线只接接线端子上电源L端（2号），为公共端（C）； 蓝线接电容和电源N端(1号）， 为运行绕组（ R）； 黄线只接电容， 为起动绕组（S）。
2、根据压缩机接结盖或垫片标识判断引线功能

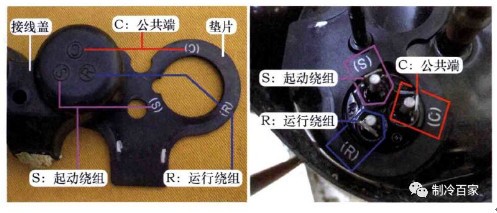

压缩机接线盖或垫片（使用耐高温材料） 上标有 “ C、 R、S” 字样， 表示为接线端子的功能：C 为公共端、 R 为运行绕组、 S 为起动绕组。
将接线盖对应接线端子， 或将垫片安装在压缩机上盖的固定位置，观 察接线端子： 对应标有 “ C ” 的端子为公共端、 对应标有 “ R ” 的端子为运行绕组、 对应标“ S ” 的端子为起动绕组
2使用万用表测量压缩机
逐个测量压缩机的3个接线端子阻值， 会得出3次不同的结果。 （我们以上海日立SDl45UV-H6AU压缩机为例子讲解）

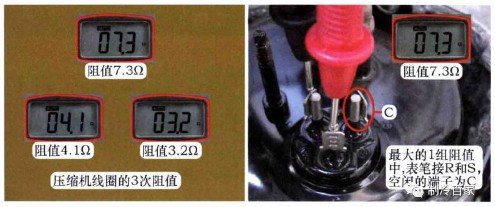

在室外温度约15℃时，实测阻值依次为7. 3欧、 4.1欧、 3.2欧； 阻值关系为：7.3欧 =4. 1欧 +3. 2欧。
即最大阻值7.3欧为运行绕组＋起动绕组的总和；
1、找出公共端： 在最大的阻值7. 3欧中， 表笔接的端子为起动绕组和运行绕组， 空闲的1个端子为公共端（ C），参考下图：
* 说明： 判断接线端子的功能时， 实测时应测量引线， 而不用再打开接线盖、 拔下引线插头去测量接线端子， 只有更换压缩机或压缩机连接线， 才需要测量接线端子的阻值以确定功能。

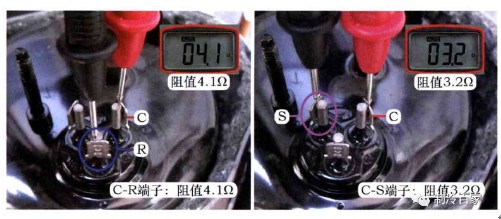

2）、找出运行绕组和起动绕组： 1表笔接公共端（C）， 另1表笔分别测量另外2个端子阻值， 通常阻值小的端子为运行绕组（R）、 阻值大的端子为起动绕组（s）。 当然也有个例：本机实测阻值大（4.1O欧）的端子为运行绕组（R）；阻值小（3.2欧）的端子为起动绕组S。
3手把手教你测压缩机线圈阻值

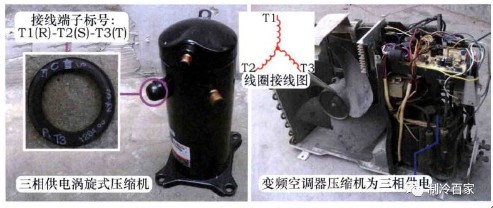

1、认识： 相供电的涡旋式压缩机及变频空调器的压缩机，线圈均为三相供电，三相压缩机线圈内置3个绕组， 3个绕组的线径和匝数相同， 因此3个绕组的阻值相等。 三相供电的压缩机 也引出3个接线端， 标号通常为Tl ( R或U）、 T2 (S或V）、TI (T或W），参考下图：
2、测量接线端子阻值 使用万用表电阻档测量3个接线端子之间阻值， T1-T2、 TI-T3、T2-T3阻值相等， 阻值均为3欧左右。
3、测量接线端子对地阻值
空调器上电跳闸或开机跳闸故障最常见的原因，为压缩机线圈对地短路。

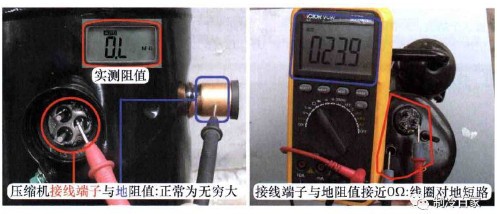

检测方法是使用万用表电阻档， 测量接线端子和地（压缩机外壳、 铜管、 室外机铁皮）阻值，正常应为无穷大，参考下图：
如果实测阻值为 0 欧或接近0 欧， 说明压缩机线圈对地短路，应更换压缩机。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
