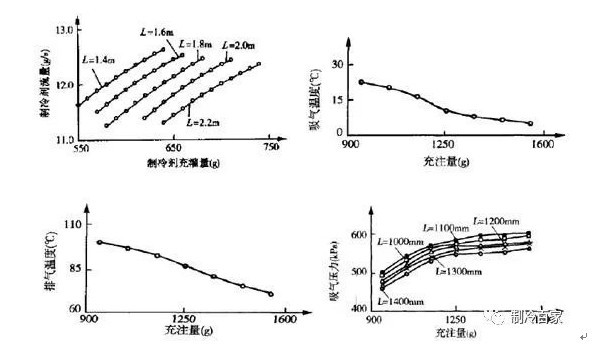

1、对吸气，排气温度及压力的影响 相同充注量时，毛细管越短，制冷剂流量越大，所以吸气温度，排气温度都会下降；同理，毛细管一定时，充注量越大，制冷剂流量越大，吸气温度，排气温度也是下降。 但流量的增大，使吸气压力也上升。对于排气压力，则是充注量一定时，毛细管越短越小；而毛细管长度一定时，充注量越大越高。

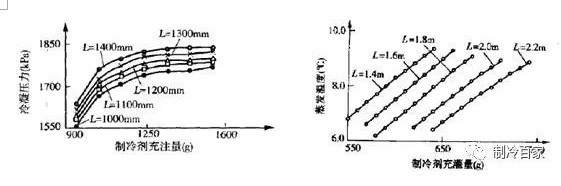

2、对冷凝温度和压力的影响 制冷剂充注量一定时，毛细管越短，冷凝温度和压力下降； 毛细管长度一定时，充注量越大，冷凝温度和压力越高；
3、对蒸发温度和压力的影响 制冷剂充注量一定时，毛细管越短，蒸发温度和压力越大； 毛细管长度一定时，充注量越大，蒸发温度和压力越大。

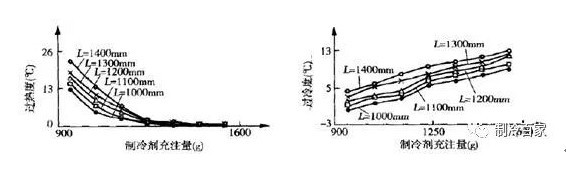

4、对过冷度和过热度的影响 制冷剂充注量一定时，毛细管越长，过冷度越大，过热度也越高； 毛细管长度一定时，充注量越大，过冷度越大，过热度越小。

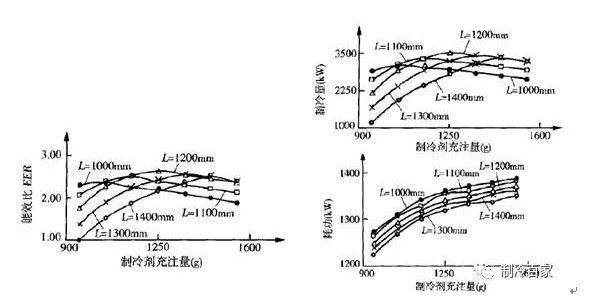

5、对制冷量，功耗，性能系数EER的影响 制冷剂充注量一定时，毛细管的长度越长，功耗越小，但制冷量也变小，EER变小； 当充注量增加到一定程度时，因为换热温差影响较大，这时制冷量变大，EER也变大。
6、毛细管系统的设计要点 1、在高压侧，一般不会使用储液器，其实储液器是否使用并不取决于是什么样的节流装置，而是看整个系统的运行是否需要，如热泵系统，停机抽空系统。对于冰箱，空调等本来系统设计就很少需要储液器。 2、在吸气管，最好使用气液分离器，对于冰箱，如果回气管比较长，可以保证回气温度在设计要求范围内（压缩机公司推荐最小为5C）可以不使用，对于空调，多数空调压缩机都会在出厂时就带了一个气液分离器。 因为毛细管系统在停机时，高低压侧会平衡而使蒸发器积聚了制冷剂液体，气液分离器可以很好的防止液击和制冷剂迁移。 3、高压侧能容纳所有充注的制冷剂，这是防止毛细管堵塞时破坏高压管路系统和压缩机。 4、在蒸发器高负载工况下，因为毛细管系统可以反馈到冷凝器侧，所以冷凝器要考虑到这种工况下冷凝压力是否会过高，因此而需要增加冷凝换热面积。 5、冷凝器出口到毛细管入口之间的管路最好不要积存制冷剂液体； 一种说法是因为当压缩机停机后，这部分制冷剂液体会因为压力下降而蒸发，流入蒸发器后冷凝，从而给制冷空间带来一部分热量，这对冰箱这种封闭空间可能会有影响，对空调而言，这部分热量可以忽略不计； 另一种说法是这会延迟高低压侧平衡的时间，可能造成低转矩压缩机再次启动时出现问题，这个一般可以在控制上增加延时开机来解决（其实这对于降低起动电流对其他电器件或电网的冲击也是有好处的）。 6、毛细管入口必须加过滤器，以防止堵塞，特别是现在使用的HFC 制冷剂，如R134A，R404a，R410a等对水分比较敏感，在设计上都要求必须加干燥器。 7、制冷剂在进入毛细管之前，最好有一定的过冷度，这个可以通过在蒸发器加一段过冷管，或者和吸气管产生热交换，这样使毛细管内的气体闪发最少，从而增加制冷量和保证制冷剂流量。 但是要注意在低温工况时，可能因为吸气管有一点回液而使过冷度过大，从而使毛细管流量增大，反过来又使过冷度现增大，最终可能造成回液。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
