图解风管机的安装方法与步骤

2018-10-25 22:10
来自: 制冷百家公众号 收藏 分享 邀请

1安装位置 1、风管式室内机的电气盒与墙面之间的距离应当大于30cm; 2、风管式室内机另一侧距离墙面应当大于15cm; 3、另外, 风管式室内机的吊装高度可以根据房屋高度进行调节。 2风管机 ...


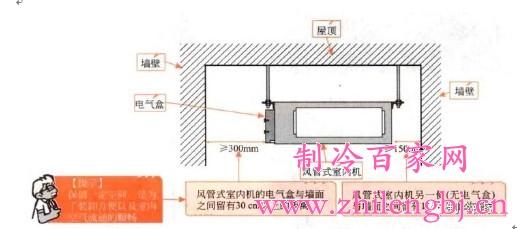

1安装位置



1、风管式室内机的电气盒与墙面之间的距离应当大于30cm

2、风管式室内机另一侧距离墙面应当大于15cm;

3、另外, 风管式室内机的吊装高度可以根据房屋高度进行调节。





2风管机吊装方法

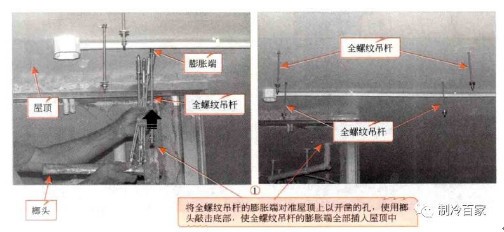

1、将全螺纹吊杆的膨胀端对准屋顶上已开凿的孔,使用榔头敲击顶部,使全螺纹吊杆的膨胀端全部插入屋顶中。

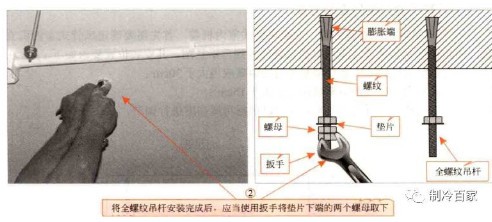

2、将全螺纹吊杆安装完成后,应当使用扳手将垫片下端的两个螺母取下

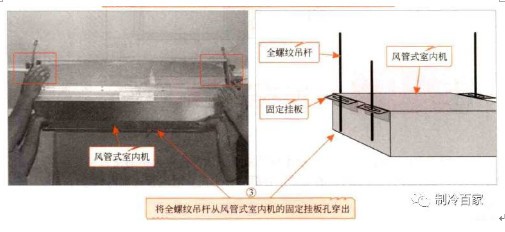

3、将全螺纹吊杆从风管室内机的固定挂板孔穿出

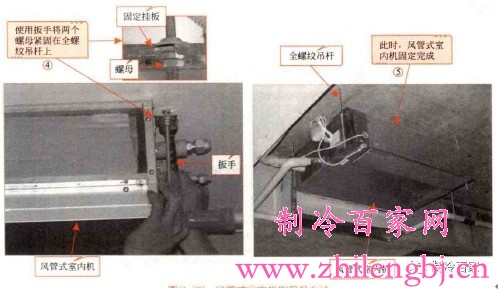

4、使用扳手将两个螺母紧固在全螺纹吊杆上

3管路连接的方法

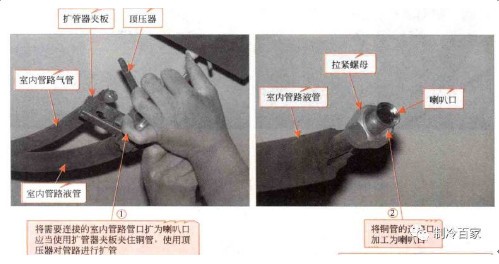

1、将需要连接的室内管路管口扩为喇叭口,应当使用扩管器夹板夹住铜管,使用顶压器对管路进行扩管;

2、将铜管的连接管扩为喇叭口;

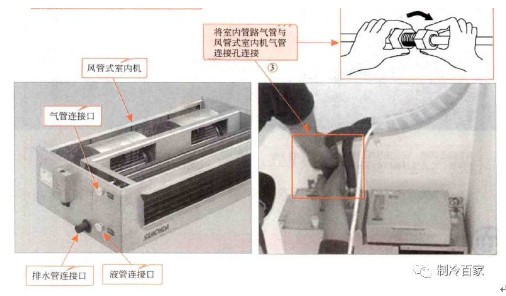

3、将室内管路气管与风管式室内机气管连接口连接起来

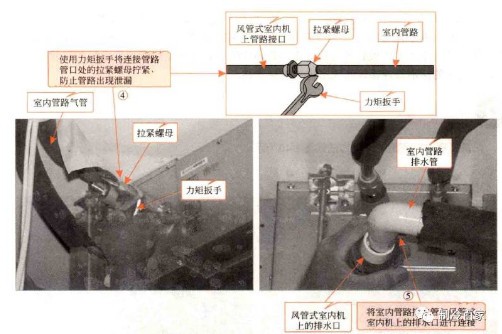

4、使用力矩扳手将连接管路管口出拉紧螺母拧紧,防止管路出现泄漏;

5、将室内管路排水口与风管式室内机排水口进行连接;

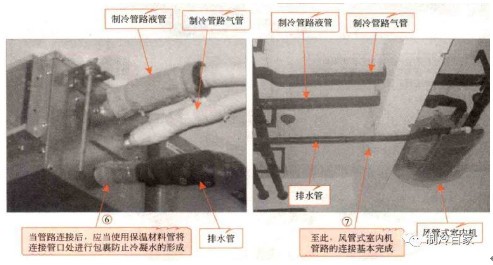

6、当管路连接后,应当使用保温材料管将连接口进行包裹防止冷凝水的形成;

7、安装完成。

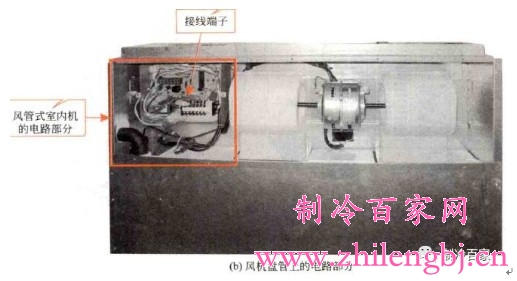

4基本电气原理

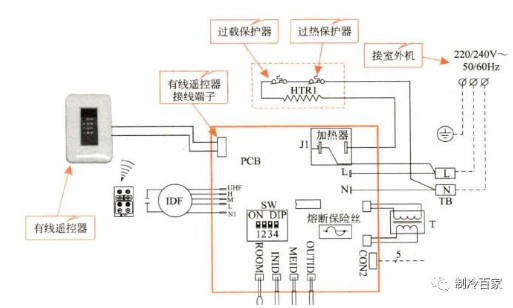

典型风管机内部电路原理图:
