空调电子膨胀阀的特性曲线(开度与蒸发温度、冷凝温度的关系)

2018-10-24 17:29
来自: 制冷百家公众号 收藏 分享 邀请

1、蒸发器侧的温度变化曲线 下图为压缩机运行频率58Hz,制冷剂充注量1000g时电子膨胀阀开度与蒸发温度、吸气温度和吸气有效过热度的特性曲线。 蒸发温度随膨胀阀开度增大而逐渐升高,且上升幅度逐渐趋于水平,吸气 ...



1、蒸发器侧的温度变化曲线

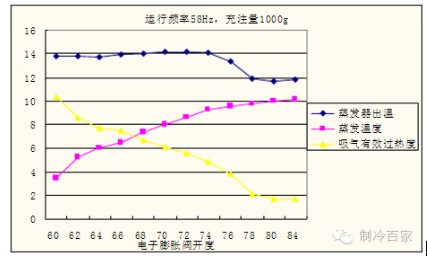

 图为压缩机运行频率58Hz,制冷剂充注量1000g电子膨胀阀开度与蒸发温度、吸气温度和吸气有效过热度的特性曲线。

蒸发温度随膨胀阀开度增大而逐渐升高,且上升幅度逐渐趋于水平,吸气温度随膨胀阀开度增大先迅速降低,随后逐渐趋于水平。过热度随膨胀阀开度增大迅速降低趋于水平(1~2℃之间)。

在膨胀阀逐渐开大的过程中,起初蒸发器出口制冷剂过热,蒸发温低、吸气温度相对高、吸气有效过热度大;随着膨胀阀开度逐渐增大,蒸发器出口制冷剂饱和,蒸发温度升高、吸气温度降低、吸气有效过热度减小

这是由于随膨胀阀开度逐渐增大,膨胀阀的前后压差减小,冷凝压力受影响程度小,因此蒸发压力升高,从而蒸发温度升高;同时,制冷剂流量增加,吸气温度降低,当蒸发器出口的制冷剂由过热状态进入饱和湿蒸气状态后,吸气有效过热度趋近于0℃。  不同充注量工况下,系统均有相同的温度特性曲线趋势。





2、冷凝器侧的温度变化曲线

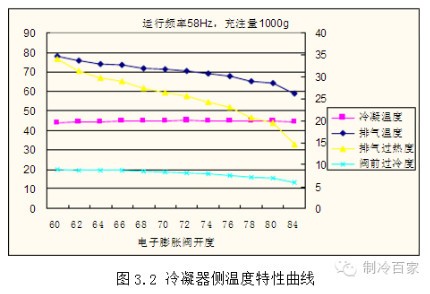

下图是相同工况下排气温度与过热度的关系曲线,图标左侧Y轴为冷凝温度和排气温度温度,右侧是排气过热度和阀前过冷度,压缩机的排气温度随着膨胀阀的开打而逐步降低,逐步趋近于一定值,即冷凝温度。

膨胀阀的开大也以为着蒸发器侧的吸气有效过热度在减小,当压缩机吸入的是湿蒸气时,排气温度迅速降低,当压缩机吸气口的湿蒸气逐渐增加时,排气温度趋近于冷凝温度。

膨胀阀开度的改变对于冷凝温度的影响较小,随着开度的增加而略微地减小,因此,在排气温度急剧下降的同时,排气过热度也随之减少。

阀前的过冷度随着膨胀阀的开打而降低,因为在电子膨胀阀增加的过程中,节流阻力在减小,通过膨胀阀的制冷剂流量增加,积存在冷凝器中的过冷的制冷剂减少,因此冷凝器的传热系数增加,换热效果更好。

如果冷凝器侧的过冷度太高,制冷循环不稳定而形成恶性的液封振荡循环,带照顾系统的平均制冷量减少,能效比降低,但是如果过冷度太小或者通过膨胀阀的是气液两相流的制冷剂,会使阀前无法形成良好的液封而导致了高低压振荡,系统不稳定。
