1、链接铜管—确定出管的位置 ①根据安装位置、管路走向，用锯条将室内机敲落孔打开； ②如果管路出口方向与预装方向不一致，需调整。
注意：⑴ 敲落孔开口处不能有毛刺，避免划破包扎带及管路； ⑵ 调整管路方向时一只手搬动管路另一只手要在管路转弯处进行防护。

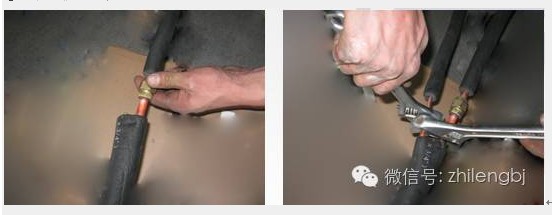

2、连接铜管—对接铜管 ①首先使对接铜管中心线位于一条线上，再用手拧螺母至不能转动； ②必须用扳手拧紧。
注意： 注意铜管的另一头的摆动，不要碰到用户的物品造成损坏或划痕。

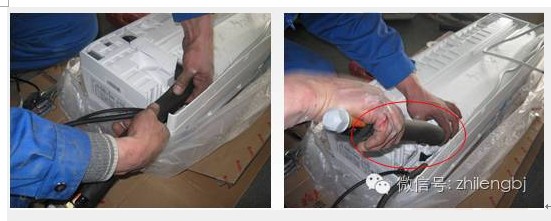

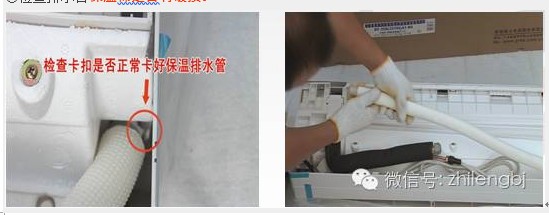

3、安装排水管—检查排水管 检查部位： ①检查排水管根部卡扣是否松脱； ②检查排水管保温棉是否有破损。

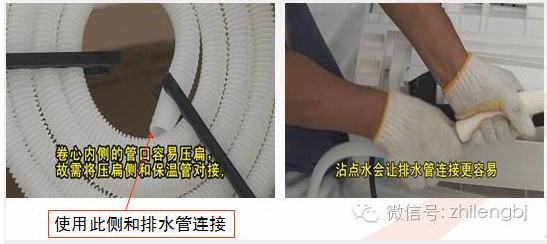

4、安装排水管—对接排水管 ①打开排水软管包装，将其卷心侧蘸水； ②用力将排水管与吹塑排水管卷心侧对接到位。

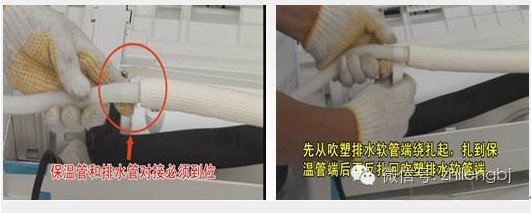

5、安装排水管—包扎水管接头 先从吹塑排水管端绕起，扎到保温管后再反扎回吹塑排水管侧。

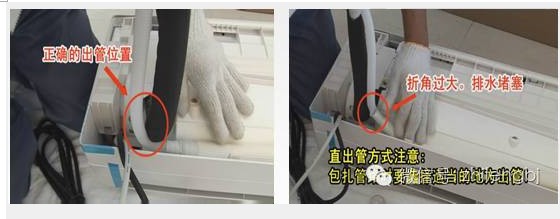

注意：排水管和吹塑排水管必须对接到位且要使用胶带缠绕两次以上 6、安装排水管—确定出水方位 根据实际使用环境确定水管左出、右出、还是后直出管方式
注意：左上图示位置可以增加缠两圈胶带以增强其强度防止被压扁。 7、安装排水管—包扎排水管

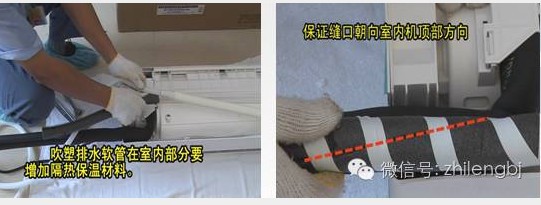

注意：⑴ 吹塑排水管在室内部分要增加隔热保温材料； ⑵被撕开的保温棉缝口一定要朝向机顶方向。

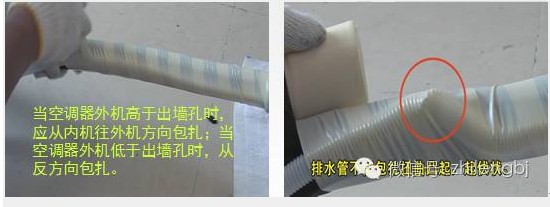

①确定包扎方向（如左下图所示）；

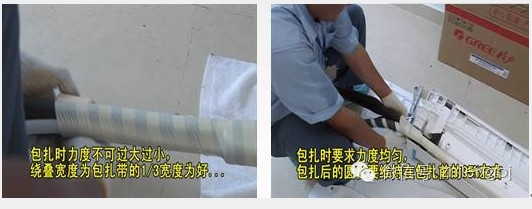

② 均匀包扎，绕叠宽度为包扎带的1/3为宜；同时不可过紧，以紧绷而富有弹性为准。

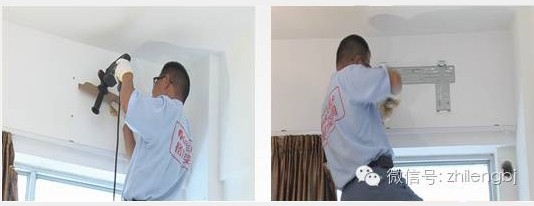

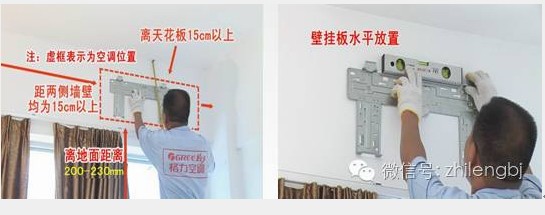

9、安装壁挂板 ①确定壁挂板位置；
②按照标出的印记，钻出适当大小和深度的孔； ③插入螺钉，拧紧。

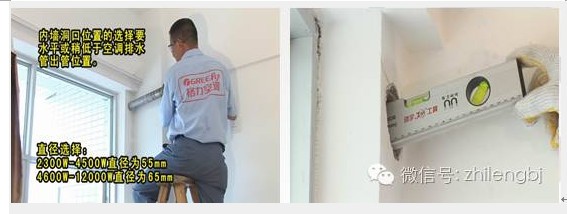

10、打墙洞 要求：墙孔斜度为5~10°、内高外低 注意：⑴考虑用户水路和电路走向，避免发生漏电事故； ⑵注意用户家的清洁。

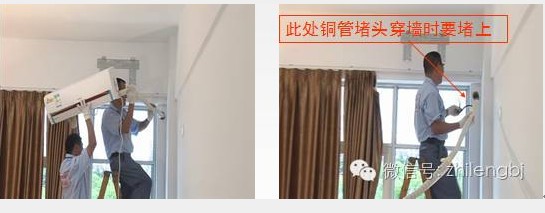

11、挂装室内机 ①两人协作将管路穿出墙外，弯管时要进行保护； ②保证室内机各挂扣安装到位，挂好后验证一下稳定性。
12、处理室内机电源线 注意： ⑴室内机电源线处理需隐藏于室内机背侧，不要被硬物挤压！不可将电源线圈成圆弧； ⑵、电线过墙时不要压在墙洞下侧，避免负载大时导线发热引起火灾。
