表冷器、热回收盘管设计方法与软件下载

Steven.liu · 发表于昨天 09:31

一、表冷器作用和组成：

表冷器，也叫表面式冷却器，核心作用是在 HVAC 系统中实现空气与载冷剂（冷水、乙二醇、氯化钠、制冷剂等）的间接热湿交换，完成空气冷却与除湿，还可用于再热调节，是空调末端与空气处理机组的关键部件。其组成以翅片管换热核心为基础，搭配集管、框架、接头等结构，确保高效换热与稳定运行。

1.1 核心作用

空气冷却（显热交换）：载冷剂在管内流动，与管外空气形成温差，带走空气热量实现降温，用于干工况等湿冷却或湿工况降温除湿。

空气除湿（潜热交换）：当表冷器表面温度低于空气露点温度时，空气中水蒸气冷凝析出，降低空气含湿量，完成热湿联合处理。

再热调节：部分系统中，通过调节载冷剂、蒸汽等流量或旁通风量，对过冷除湿后的空气适度再热，精准匹配送风温度与相对湿度要求。

辅助净化：翅片与盘管结构可拦截部分灰尘与颗粒物，配合过滤器提升送风洁净度。

冷热两用：通热水时可作为加热器，实现冬季供暖，适配空调系统的全年工况切换。

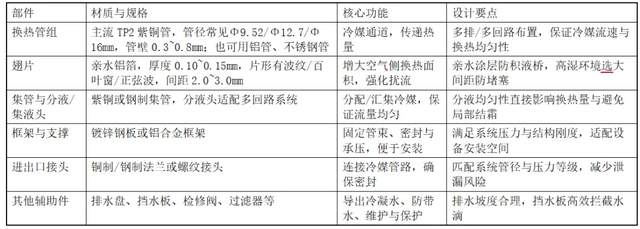

1.2 核心部件：

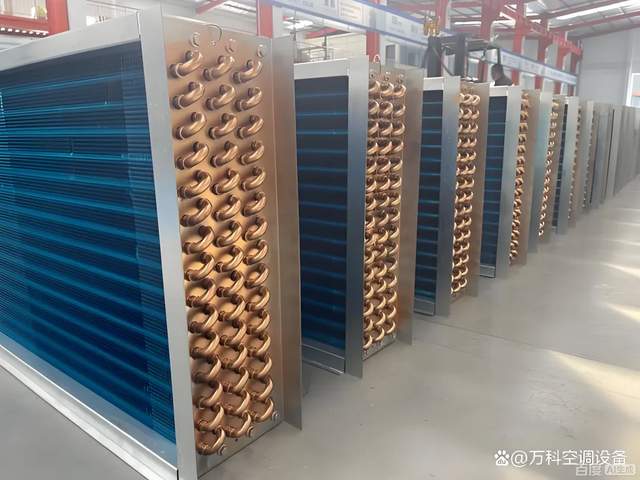

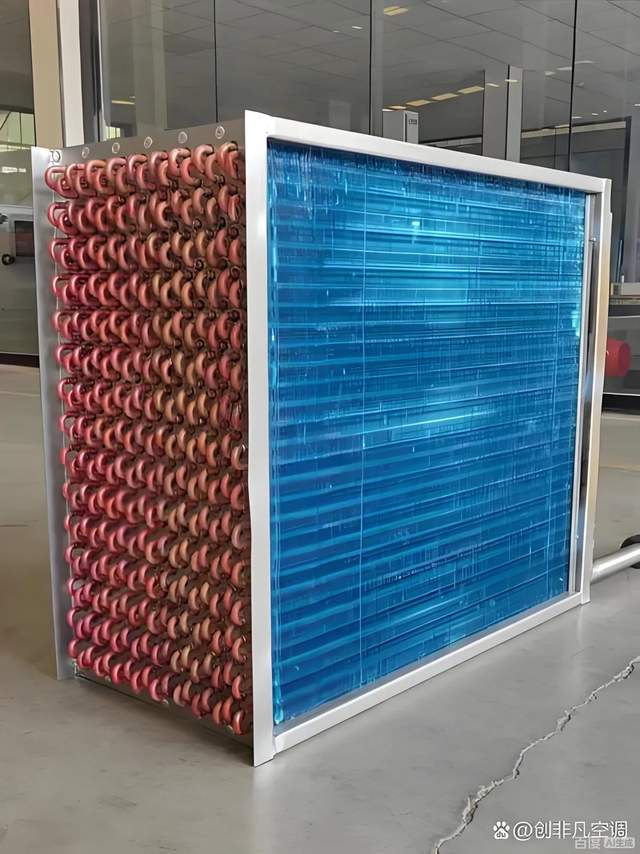

换热盘管：

换热盘管是表冷器的核心部件，通常由金属管材制成，如铜管、铝管等。这些管材具有良好的导热性能，能够快速传递热量。换热盘管的形状可以是直管、蛇形管或其他特殊形状，以适应不同的安装空间和换热需求。盘管内部流通着冷媒，如冷水、制冷剂等。当空气流经盘管表面时，通过热传导和对流的方式，冷媒将空气中的热量吸收，从而使空气温度降低。在一些特定的应用中，也可以通过向盘管内通入热水或蒸汽来实现对空气的加热。

翅片：

为了增加换热面积，提高换热效率，表冷器的换热盘管通常会加装翅片。翅片一般由铝箔、铜箔等材料制成，具有轻薄、导热性能好的特点。翅片的形状有多种，如平片、波纹片、开窗片等，不同形状的翅片具有不同的换热性能和空气阻力特性。翅片紧密地附着在换热盘管上，通过焊接、胀接等方式固定。空气在流经翅片表面时，与盘管内的冷媒进行热交换，从而实现空气的冷却或加热。

框架：

框架是表冷器的支撑结构，通常由金属材料制成，如角钢、槽钢等。框架的作用是固定换热盘管和翅片，使其保持稳定的形状和位置。同时，框架还为表冷器的安装和维护提供了便利。框架的设计应考虑到表冷器的尺寸、重量、安装方式等因素，确保其具有足够的强度和稳定性。在一些大型表冷器中，还会设置加强筋等结构，以提高框架的承载能力。

进出水口：

表冷器的进出水口是连接冷媒管道的接口，通常位于表冷器的两端或侧面。进出水口的尺寸和数量根据表冷器的换热能力和冷媒流量来确定。为了便于安装和维护，进出水口通常会配备阀门、接头等附件。在一些特殊的应用中，还会设置温度传感器、压力传感器等监测设备，以实时监测表冷器的运行状态。

空气流通通道：

空气流通通道是空气在表冷器内流动的路径。为了确保空气能够均匀地流经换热盘管和翅片，提高换热效率，空气流通通道的设计应合理。空气流通通道通常由框架、侧板、导流板等部件组成。导流板的作用是引导空气的流向，使其能够充分地与换热盘管和翅片接触。在一些大型表冷器中，还会设置风机等设备，以强制空气流动，提高换热效果。
