1、Ø连接内机电线 步骤：1、打开面板 ②拆电器盒盖及过线槽盖； ③卸下电线固定夹的固定螺钉,拆下电线固定夹； ④ 首先将导线压在压线夹下，然后将导线在端子台上接好、压紧！ ⑤装电器盒盖和过线槽盖。 注意 ...
|

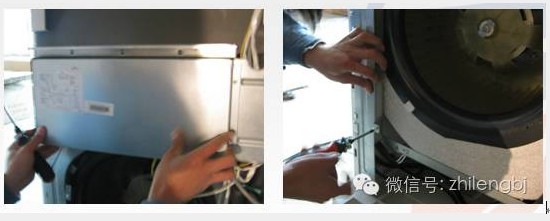

1、Ø连接内机电线 步骤：1、打开面板 ②拆电器盒盖及过线槽盖；

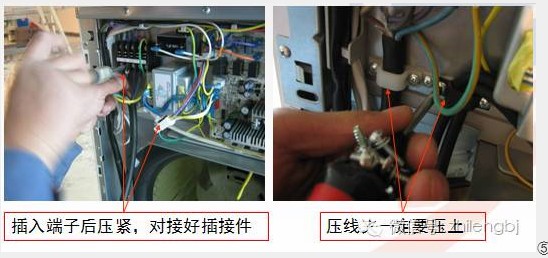

③卸下电线固定夹的固定螺钉,拆下电线固定夹； ④ 首先将导线压在压线夹下，然后将导线在端子台上接好、压紧！

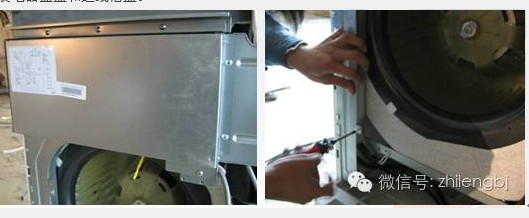

⑤装电器盒盖和过线槽盖。

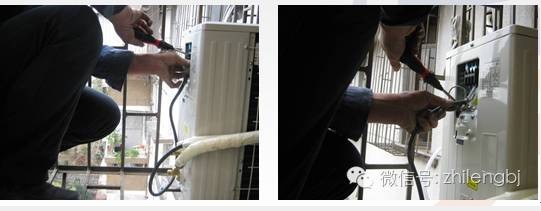

注意：1、接线完毕后，盖好电器盒盖和过线槽盖后用螺钉拧紧； 2、机器中所有拆掉的零件都要重新装上，严禁弃用过线夹。 2、连接外机电线 步骤： ①拆外机提手；
② 卸下电线固定夹的固定螺钉,拆下电线固定夹; ③ 首先将导线压在压线夹下，再将导线在端子台上接好、压紧！

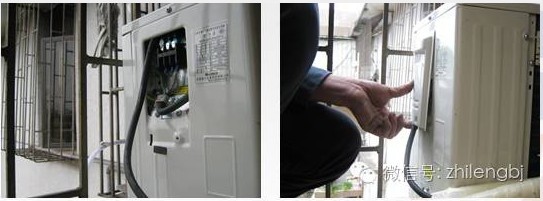

3、装提手 注意：将导线整理好露出一段即可，多余的导线放入室外机，盖上提手，拧紧 螺丝。

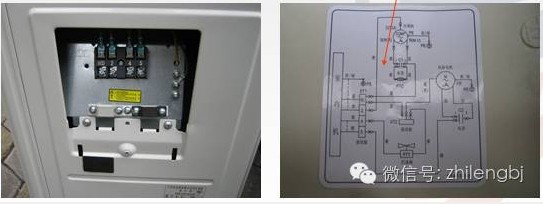

4、连接电线注意事项 ① 必须按照端子台上的标记接线,连接错误,可能会引起触电、火灾； ② 一定要正确、可靠地连接接地线(黄绿双色线)； ③确认配线的导线部分塞入端子台,不得暴露在外； ④接线端子螺钉拧紧后,轻轻拉动电线,确认导线确实已压紧； ⑤配线卡入槽内后,安装电线固定夹； ⑥电气盒盖装入原位； ⑦所有连接任务完成后（包含铜管连接）合上面板。 5、连接电线注意事项 接驳原则： ①380V电压的不允许接驳，必须更换整根电源线； ②220V 电压的如需加长，必须选用和原导线相同直径的，且材质相同，禁止使用铝线； ③在电源线加长的接驳过程中，须做好标识，避免接错产生严重后果 ④最好将接驳点置于室外（安全问题）； ⑤ 接驳点必须做好绝缘及防水保护。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
