1电源电压整流电路

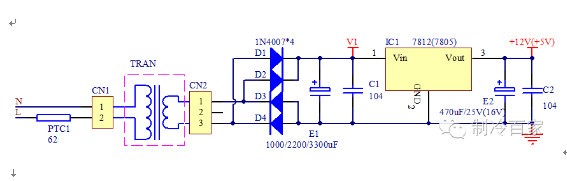

1、电路原理图
2、元器件作用及工作原理 TRAN—变压器 将220V电压转换为较低的安全电源电压 D1-D4—整流二极管 主要型号为1N4007，反向耐压值为1000V，正向安全电流1A； E1，E2—电解电容 位于整流电路后端，主要起滤波稳压作用，主要参数有额定电压和容值，电解电容的电压要降额设计，一般降额50-70%； C1，C2 —旁路电容 隔直通交，主要起滤去高频干扰信号的作用，提高电源的干净度； PTC1—热敏电阻 正温度系数型热敏元件，当温度升高时，其内阻增大，用于变压器输入端，防止主控板电源出现短路或变压器输入端电源错误烧毁变压器； IC17812或7805—三端稳压片 主要是用来降压、稳压用，输入与输出端一般需要2V压差。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
