家用空调主控板电控原理——过零检测电路

2018-10-22 15:05
来自: 制冷百家公众号 收藏 分享 邀请

1、电路原理图 2、元器件作用及工作原理 A、B接变压器次级输出端,经D19与D20的半波整流,并经三极管开断控制后在ZERO端输出一个方波,作为PG电机驱动导通角判断用,用来调节电机转速,波形如上图示。 D19、D ...

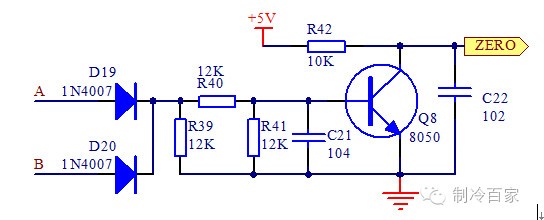

1电路原理图



2、元器件作用及工作原理

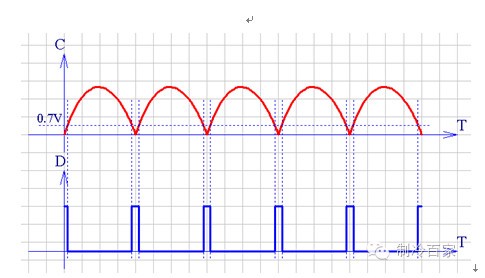

AB接变压器次级输出端,经D19D20的半波整流,并经三极管开断控制后在ZERO端输出一个方波,作为PG电机驱动导通角判断用,用来调节电机转速,波形如上图示。



D19D20—整流二极管

型号1N4007,将AB端的交流信号进行半波整流;

R39R40R41—电阻

取值12K,主要给三极管Q8进行限流降噪;

R42—限流电阻

取值10K,对三极管Q8的集电极限流;防止Q8因集电极电流过大导致烧坏;

C21C22 —旁路电容

C21104C22102,隔直通交,主要起滤去高频干扰信号的作用,提高信号的洁净度;

Q1三极管

型号8050,处于饱和和截止两种状态,开关作用,使ZERO端输出一个方波。
