1、电路原理图 2、元器件作用及工作原理 BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。 1、BUZ1端口在本电路中简称“高频口” （相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发 ...
|

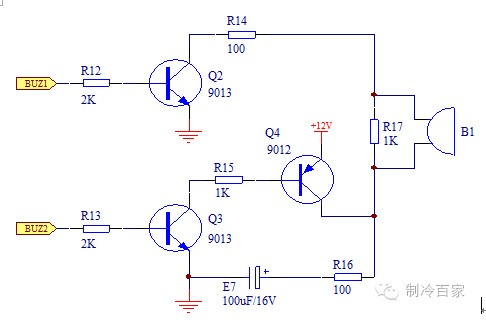

1、电路原理图
2、元器件作用及工作原理
BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。 1、BUZ1端口在本电路中简称“高频口” （相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的音乐声来调整； 2、BUZ2端口简称“低频口” 其电压周期相对较长一些，一般为数十ms至数百ms。 工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3导通，+12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电； BUZ2端口电平变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器工作提供能量。 蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。蜂鸣器的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
