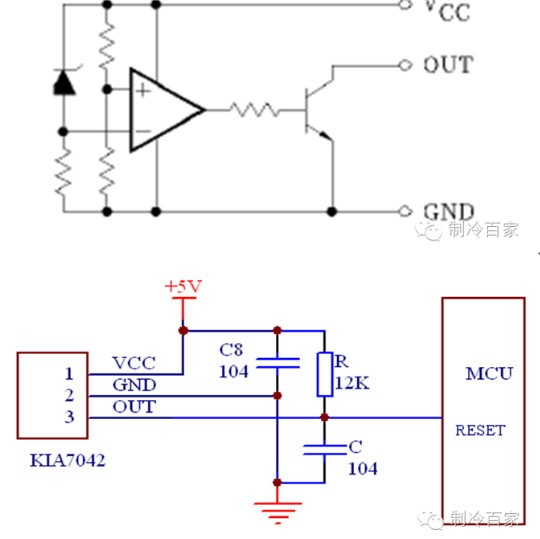

1、7042专用芯片复位电路
系统上电或系统电源电压跌落到某一规定值时，复位芯片输出一个低电平复位信号，使MCU在电源电压低于某一规定值时处于复位状态，当电源电压达到规定值以上时. 复位芯片输出将变为高阻状态，此时，电源通过R对C充电；当电压升高到一定值时（各种MCU有些差异）MCU正常工作。

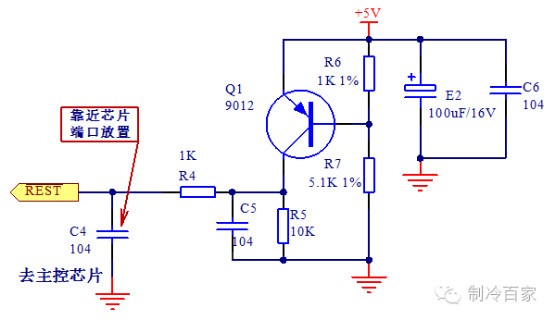

2、自行设计的复位电路
此电路电源下降到4.0V以下时，R6分压小于0.6V，Q1截止，RESET输出低电平，系统复位。上电时，电源必须上升到4.0V以上时，系统的复位信号才消失。 此电路在设计时要考虑环境变化对三极管的影响。三极管Q1在低温下会产生漂移，BE极导通电压增大。 故此电路需在高、低温环境，常温常湿环境、高湿度环境下均测试满足要求，方能使用。

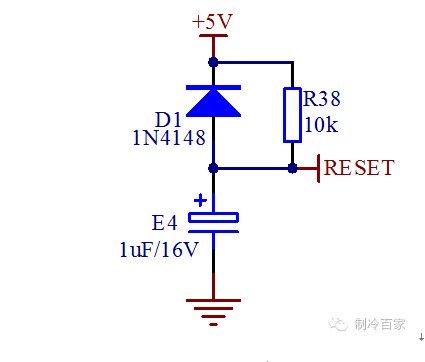

3、RC与MCU的复位电路
现在越来越多的MCU内部集成了低电压复位功能。当使用这种单片机时，可采用外部RC硬件复位，内部设置低电压复位。单独的外部RC复位并不可靠，必须结合单片机内部寄存器设置。 当上电或+5V电源上升时，电源通过R38电阻充电。使用E4正极端的电压上升并稳定在+5V，因此MCU处于正常工作状态，当MCU电源电压掉电或+5V跌落时，E4的端电压便通过D1快速放电，故MCU便能立即复位。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
