家用空调主控板电控原理——相序检测电路

2018-10-22 15:44
来自: 制冷百家公众号 收藏 分享 邀请

1、电路原理图 2、元器件作用及工作原理 从原理图上可以看到，需检测的电源是采用三相四线制方式，每一相的电压（A、B、C相和零线之间电压，220VAC）通过4007二极管和68K大功率电阻加到PC817光耦上，在正半周期光 ...

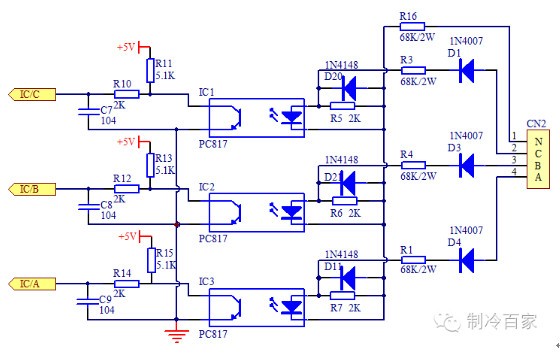

1、电路原理图


2、元器件作用及工作原理



从原理图上可以看到，需检测的电源是采用三相四线制方式，每一相的电压（A、B、C相和零线之间电压，220VAC）通过4007二极管和68K大功率电阻加到PC817光耦上，在正半周期光耦导通，负半周期则光耦截止；由于光耦输出端有上拉电阻，故光耦导通时芯片检测到低电平，光耦截止时芯片检测到高电平。A、B、C三相电的相差是120o，芯片检测到A、B、C三相的波形如左图示。

从波形图可以看到，芯片的三个端口均检测到一定周期的方波，且相位相差120度。若某端口检测不到方波信号，则说明缺相；若检测到三相信号不是按120度相差顺序变化，则说明是相序错误，这是三相电压检测设计的基本原理。
