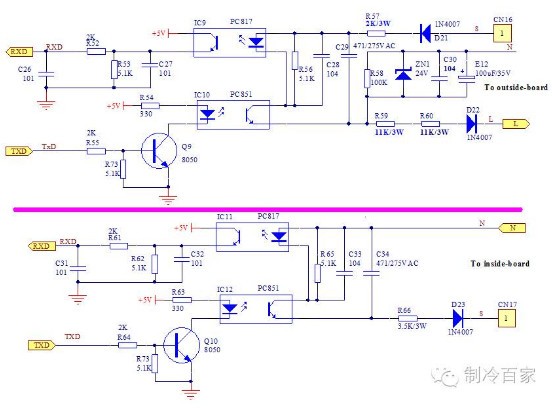

1、电路原理图
2、元器件作用及工作原理
由于空调室内机与室外机的距离比较远，两个芯片之间的通信不能直接相连，因此中间必须增加驱动电路，以增强通信信号，抵抗外界的干扰。采用共N线电流环通信电路，可以以最低成本实现较远距离的信号传输。 当通信处于室内发送、室外接收时，室外OUTDOOR-TXD置高电平，室外发送光耦IC21始终导通，若室内IN-TXD发送高电平“1”，室内发送光耦IC2导通，电流环闭合，室内接收光耦IC1、室外接受光耦IC20导通，室外OUT-RXD接收高电平“1”； 若室内IN-TXD发送低电平“0”，
室内发送光耦IC2截止，电流环断开，接收光耦IC1、IC20截止，室外OUT-RXD接收低电平“0”，从而实现了通信信号由室内向室外的传输。同理，可分析通信信号由室外向室内的传输过程
3、维修注意事项 （1）、检查E12电解电容（470uF/35V）两端的电压值是否为24V±2V； （2）、检查3W大功率电阻是否已断路； （3）、逐个检查所有的光耦是否均能正常工作，断电测量输出端阻值应无无穷大，通电测试输出端压降应在0-24V之间突变的，如果电压固定不变化测说明光耦已损坏。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
