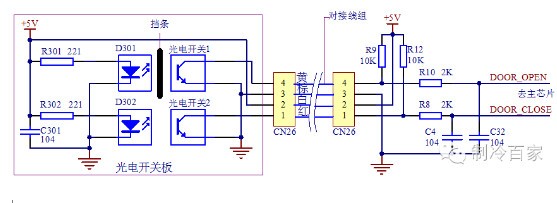

1、电路原理图
2、元器件作用及工作原理
当门由关闭状态完全打开时，DOOR_OPEN端口由低电平跳变为高电平，而DOOR_CLOSE端口始终保持为低电平。 当门由打开状态完全关闭时，DOOR_CLOSE端口由低电平跳变为高电平，而DOOR_ OPEN端口始终保持为低电平。 当门处于上下运行过程中时，DOOR_OPEN和DOOR_
CLOSE均始终保持为低电平。
维修开关门故障时，如果开关门出现卡死，不能开关时，可能的原因是： 1、滑动门是否出现异常，导致门被卡死； 2、电机损坏，判断方法是在开机过程中用手摸电机感觉不到震动； 3、主控板上开关门控制继电器损坏，判断方法是在开机或关机过程中用万用表测量驱动端口对N线的控制电压，是否220V或以上； 4、光电开关检测板上的光电开关出现故障，其判断方法是：用万用表测试MCU端口的检测电压，端口电平应该为+5V或0V。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
