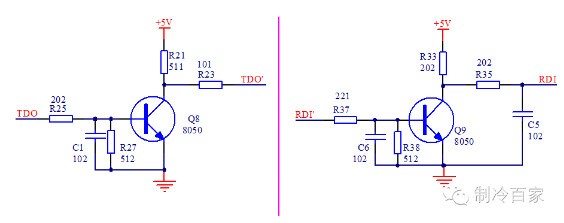

1、电路原理图
2、元器件作用及工作原理
三极管处于开关状态，电阻为限流及偏置使用，电容为退耦，提高抗干扰能力。 TDO′端与RDI′端通过线组相连接。 通信原理如下： TDO端为信号发送端，RDI端为信号接收端。 当TDO发送高电平时，Q8三极管处于导通状态，TDO′处于低电平状态，因此RDI也为低电平状态，Q9三极管处于截止状态，因此RDI端处于高电平状态。 这样，就实现了两板之间的电平的通信。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
