今天小编给大家简单介绍一下空调电路图的组成，只要每个组成部分各个击破，相信你很快就能够学会空调电路板了。

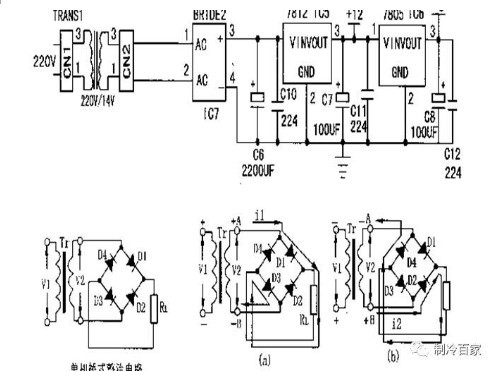

DC12V

启动继电器

蜂鸣器

步进电机

风机内霍尔元件

DC5V

单片机

指示灯

温度检测

时钟电路

复位电路

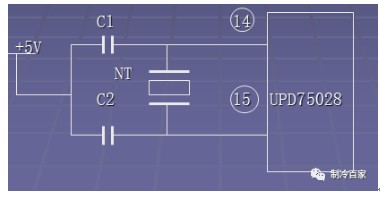

1）、振荡电路提供单片机的时钟基准信号,振荡电路的频率是4.19MHz,用示波器可以看到14脚4.19MHz的正弦波；

2）、时钟电路是由晶体NT及两个电容,DC5V组成的并联谐振电路,与单片机内部振荡电路相连,其内部电路以一定的频率自激震荡,为单片机提供时钟脉冲；

3）、如果NT或振荡电路的某一元件损坏,就不能给单片机提供时钟脉冲,CPU不能工作,整机处于保护状态

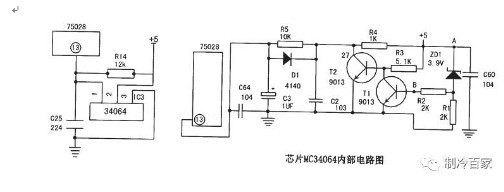

CPU第13脚为复位电平检测脚,低电平使复位有效,正常工作时为高电平。

当A电位低于3.9V时,ZD1截止B点为0V,T1截止T2导通,13脚为低电位,进行复位。当每次通电电源电压于0.7-3.9V时则13脚为低电平进行清零复位；

当电源电压偏低13脚为低电平强行复位,单片机停止工作。

正常工作状态:

A电电位正常时为5V,ZD1导通,T1饱和导通,T2截止,CPU的13脚为高电平,

机器正常工作.

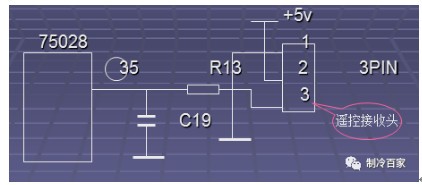

3PIN为红外接收器,内部是一个光敏三极管,接收遥控信号并通过光信号转变为电信号,经过R13输入到35脚。

R13为限流电阻,如果开路或增大35脚将接收不到遥控脉冲。

C19为抗干扰电容当出现短路时遥控信号对地短路,35脚也接收不到信号.

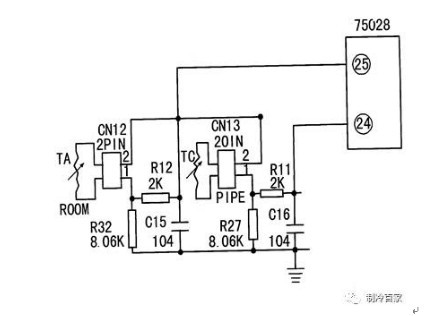

1、TA室温 TC蒸发器温度

2、当温度变化时TA,TC阻值变化通过R32,R27分压后到25,24脚,25,24脚的电压变化.从而实现温度变化到电压变化,

3、元件作用:

TA TC开路或短路会使输入到24,25脚的电压不正常R32,R27开路会使24,25脚变为高电平,R11,R12开路,C15,C16短路会使24,25变为低电平保护停机。

4、TA,TC不良会造成风速不可调,不停机.TA,TC相差不应超过8%。

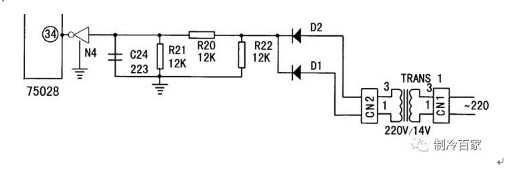

1、D1和D2组成全波整流电路在变压器次级取出电压信号,

经R20,R22,R21,C24滤波后输入到三极管N4的基极,通过放大改变34脚的电位。

2、电源频率为50Hz-60Hz,当交流电过零点经过时D1,D2截止,N4截止,34脚高电平。

3、通过电源周期计算大约在0.007-0.01S时间内单片机要检测到一个高电平即检测到过零点,否则电源频率太大或太小。

4、D1,D2,R20.C24损坏,N4不良会造成检测不到过零点.整机将不工作。

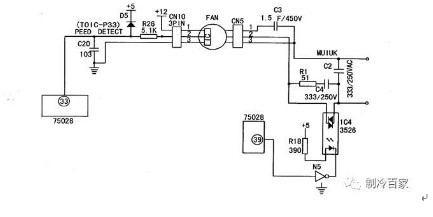

1、当主IC接收到风速控制信号,39脚相应输出高,中,低三种不同的信号脉冲,经过三极管N5的饱和或截止控制IC4内部的发光二极管,从而控制IC4内部的双向可控硅的导通角,实现控制风速。

2、当风机每转一圈风机内的霍尔元件输出一个方波信号经R26送到33脚IC判断风速是否正常,如不正常达一分钟停机并报警。

3、N5,R18,IC4.C3,D5(钳位二极管),R26损坏风机不转并报警。

4、用万用表测量CN10,2脚与地之间的电压,用手慢慢转动风机,如风机正常每转一圈万用表有一半时间超过+5V,另一半时间低于+1.2V，否则风机可能坏了。

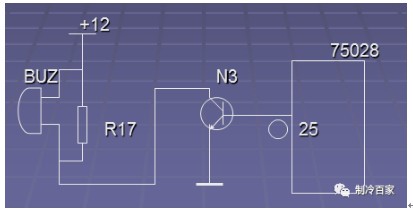

1、利用IC输出的脉冲信号，控制三极管N3的饱和或导通使蜂鸣器回路接通或断开。

2、在一般情况下,IC第25脚为低电平,N3截止,BUZ回路断开,不响。

3、当IC接收到输入信号后，25脚输出高电平N3瞬间导通饱和,BUZ回路接通鸣叫。

1、电流检测电路是检测压缩机工作电流而设置的,当由于各种原因造成压缩机的电流增大或减小超过设定值时进行保护。

2、D4整流,D7钳位电压5.7V,C9滤波.当A,B感应的电流大时26脚电压升高。

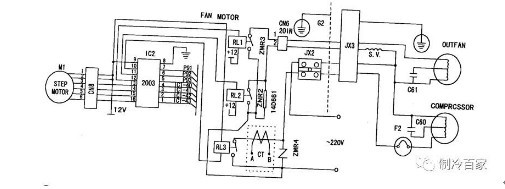

压缩机驱动、四通阀驱动、外风机驱动等等；

看完这篇，是不是了解怎么看空调电路板了吧；
