1材料的选择



1、冷凝排水管的选择

冷凝排水管可选择镀锌钢管和PVC,由于金属管道易锈蚀因此推荐冷凝排水管选择PVC排水管,排水管管径根据机组的制冷量按下表进行选择。





2、支、吊架的选择

1)吊杆:φ8或以上;

2)角钢:等边30mm330mm33mm或以上。



2支吊架的安装

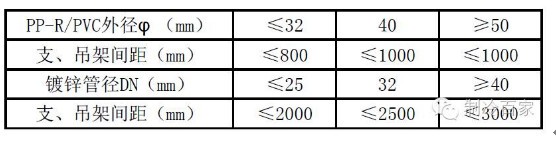

根据设计图纸定位支、吊架的位置。若设计图纸没有说明,支、吊架安装间距应根据下表确定。固定在建筑结构上的管道支、吊架,不得影响结构的安全。

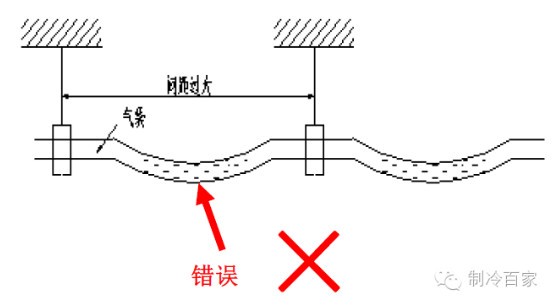

注意):支、吊架间距设置过大,管道会下垂,形成气袋,导致排水不畅。





3冷凝水管的布置



冷凝水管的敷设应按设计图纸布置,若设计图纸没有明确说明,则按照就近排放的原则安装布置。

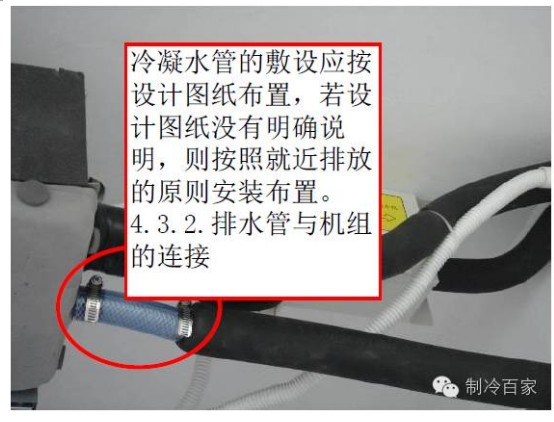

1、排水管与机组的连接

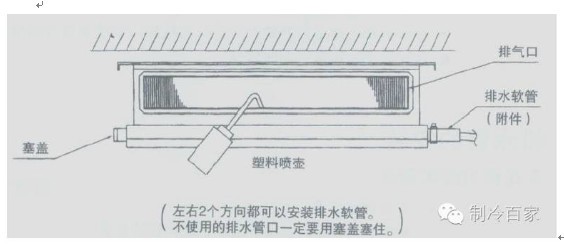

1)、与室内机的接管必须为软管,软管为透明或半透明管,可以观察到冷凝水排水状况,排水软管不得有瘪管或强扭现象;

2)、软管两端用卡箍卡紧密封,这样可以方便拆卸维修,不要用胶水密封,时间久了凝固的胶水会脱落导致漏水,也不利于维修;

3)、与机组连接处的排水管坡度在条件许可的情况下应尽量大,且坡度不得小于1/100

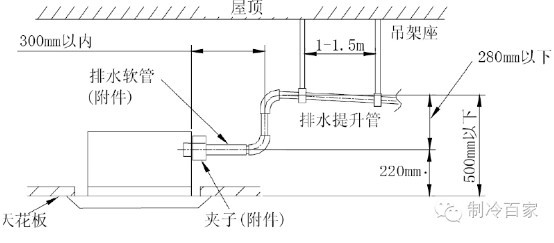

4)、对于有提升泵的机组,与机组连接处排水管安装要求如下图:





待电气工程完成后即进行注水检查,检查提升泵能否正常工作,各接口是否漏水。



2、排水管安装注意事项



1)、冷凝水管的水平管应坡向排水口,坡度应符合设计要求。当设计无规定时,机组接管处坡度应保证1%及以上,水平干管坡度应保证3‟及以上;

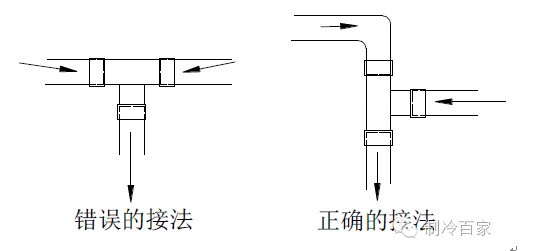

2)、冷凝排水管汇流时禁止出现相向对流的情况;

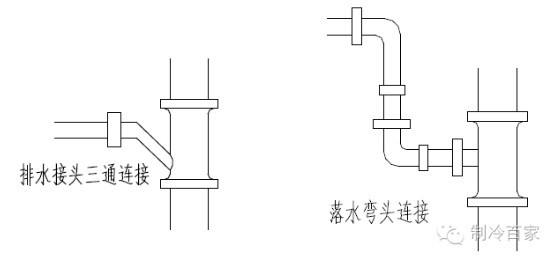

3)、排水支管与主管连接时,必须从主管上方接入,不能从侧面或下面接入;

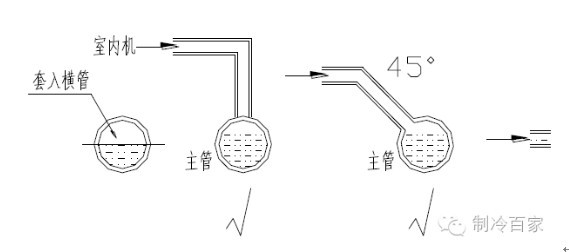

4)、水平支管与竖直主管的连接,应保证来自竖直主管上部的冷凝水不会倒灌入水平支管内;

5)、冷凝排水管应单独设置,严禁接入污水管、粪水管、雨水管等其他管道。避免异味进入室内、雨水倒灌的情况发生;

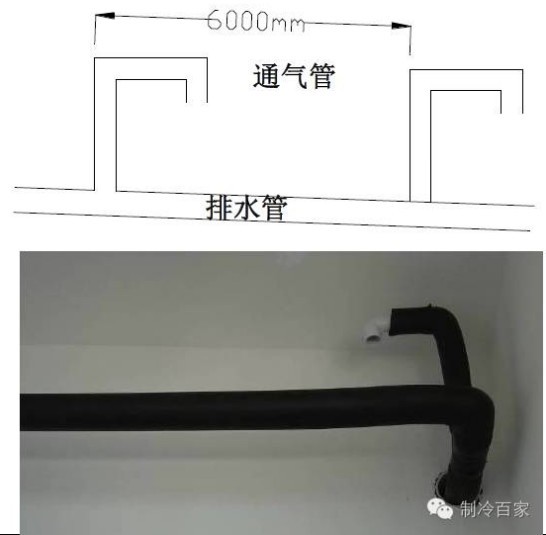

6)、对于集中排水系统,水平排水管每6米应设置一根通气管与大气连通,竖直排水管应在最高处设置一根通气管,且通气口必须向下,避免杂质灰尘等的进入;





7)、管道穿越墙体或楼板处应设钢制套管,套管较排水管大2个规格,且管道接口不得置于套管内。



4通水、满水实验



冷凝水管安装完成后应进行通水和满水试验。



1、通水试验

用水壶向每台室内机进行注水,观察接水盘水位及冷凝排水透明软管,确认冷凝水能顺利排出。若出现冷凝水排不出的情况应检查冷凝水管是否存在有堵、或者冷凝水管坡度不够的情况,并及时排除故障。





2、满水试验



1)、堵住冷凝水管最末端的排水口,保证满水试验时水能保存在管道内不流出;

2)、从机组接水盘处注水使接水盘水位高过排水管最上端,使管道内水充满即可;

3)、沿途观察排水管各接口处,确认无泄漏。



5室外机排水管的安装



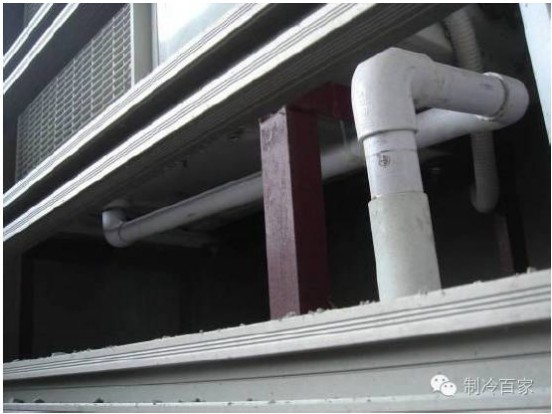

热泵室外机组必须考虑冷凝水排放的问题,室外机挂墙安装的必须设置专用的排水管道;否则冷凝水随意从高空落下会导致投诉;





注意):室外机安装在平台基础上时应设置排水沟。
