空调安装口诀!熟记这十四点,空调安装不用愁

2018-10-23 14:16
来自: 制冷百家公众号 收藏 分享 邀请

今天兔子哥给大家稍微总结一下空调安装的口诀,只要大家熟记这个口诀,相信对大家以后空调安装有帮助的。 口诀如下: 内出管,按调管 连接管,手压直 保压放,对着紧 合扳力,防扭断 包扎带,水管下 接头弯,莫扭 ...


今天兔子哥给大家稍微总结一下空调安装的口诀,只要大家熟记这个口诀,相信对大家以后空调安装有帮助的。



口诀如下:



内出管,按调管

连接管,手压直

保压放,对着紧

合扳力,防扭断

包扎带,水管下

接头弯,莫扭裂

挂板平,洞直斜

斜抱机,抓管根

挂可靠,机贴墙

组支架,螺母下

架水平,螺栓牢

对着紧、扳力合

按电路、莫接错

线压紧、防线磨



我们一一分析一下:



1内出管,按调管



1调管前不能将塑料螺母卸下,要防尘防水;

2、连接管要2根并排才能调管(如下图)

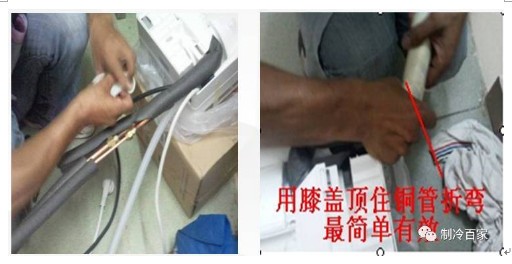

调管方法:

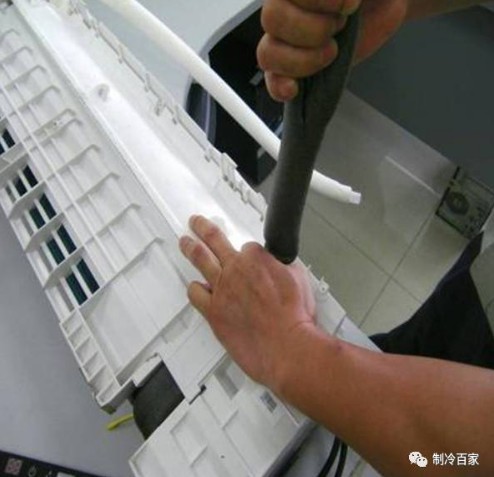

调整管路用一只手将按压固定在转弯的位置,防止管扁、折裂,然后缓慢用力调整到位。





2连接管,手压直

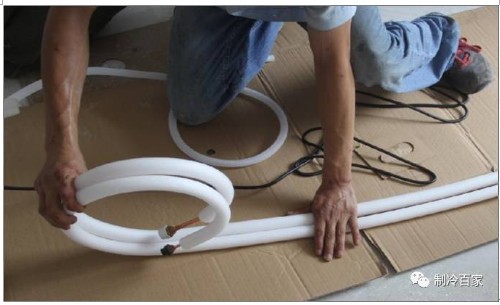

12只手将连接管在地上打直,要注意防水防尘

2、严禁用脚踩管打直或空中打直,防止铜管压扁节流泄漏;

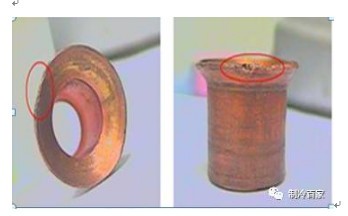

连接喇叭口视觉检测方法



1、注意喇叭口不要直接接触地面,堵头取下要在10分钟内对接;

2、视觉检测喇叭口是否有碰伤、划痕、开裂、杂物、喇叭口不圆等缺陷。





3保压放,对着紧



1、对准小塑料螺母顶针用力按下放气,无气则漏;

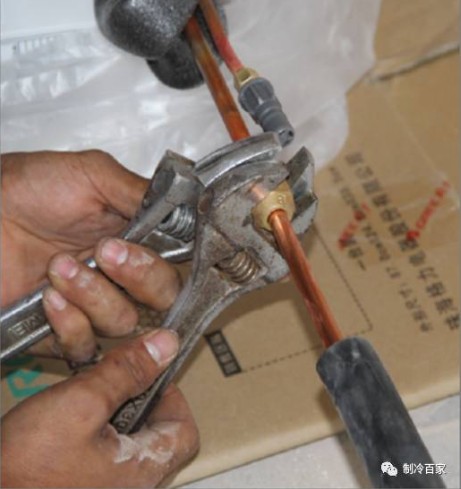

22个活动扳手松螺母,防止将铜管折扁。

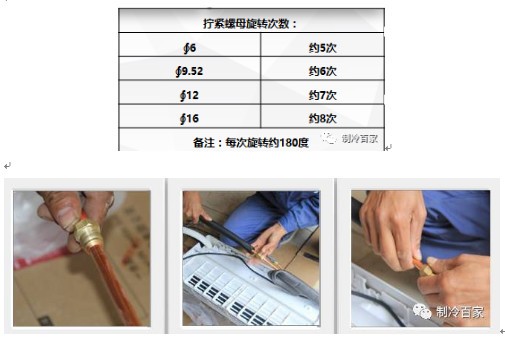

1、蒸发器接头与连接管喇叭口,对准后再拧紧螺母

2、拧紧后轻摇动连接管,如连接管晃动幅度大,说明螺母未拧到位

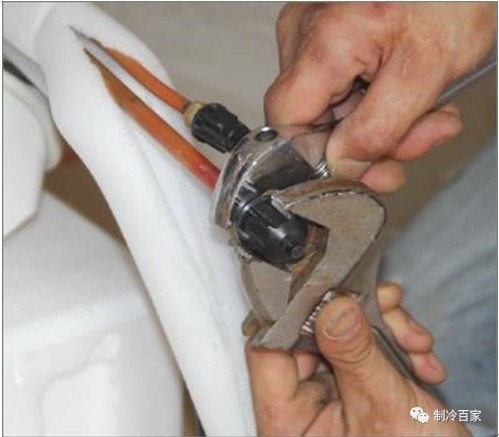

4合扳力,防扭断



1、使用活动扳手打紧,建议推荐使用250MM300MM扳手

2、注意防止打滑和碰伤小接头密封面;

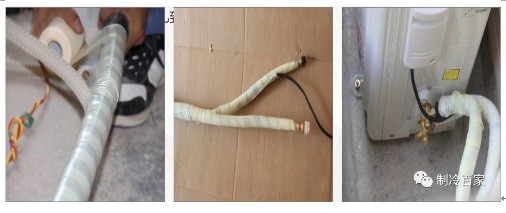

5包扎带,水管下



1、排水管对接到位,接口用绝缘胶布把接驳口缠紧,接口两端各缠2CM以上合适;

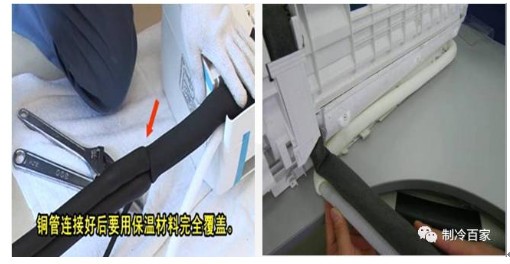

2、连接管螺母拧紧后,要用保温管将接头部分完全覆盖后再包扎;

3、要将水管放在连接管的下面包扎,要防止排水管扭曲变形;

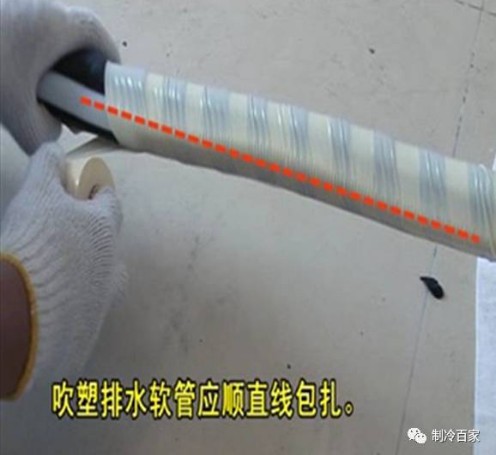

4、包扎带要顺直线包扎,力度要维持在包扎前的95%左右,防止保温管被挤变形影响保温效果;





5、确定好排水位置,包扎时把水管按确定位置长度分开再包扎

6两根连接管包扎到接外机末端约50cm时分开包扎直到离接头螺母约3cm时把包扎带扎紧,防止冷能散失。其中一根管与连接线

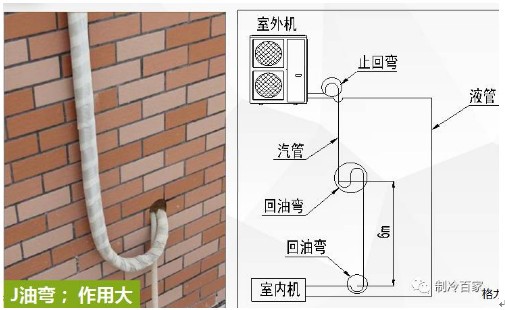

外机高于内机空调的连接管长大于10米,每隔6米一定要留回油弯。(弯的半径约30CM)。

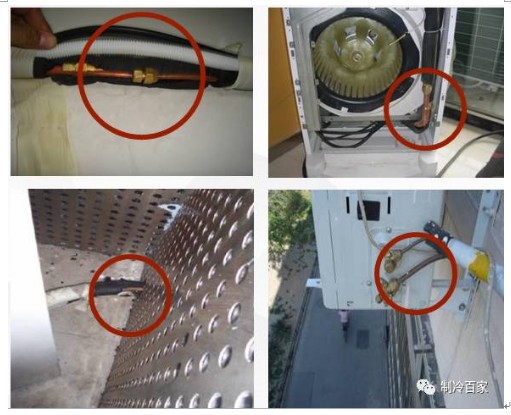

包扎不完整,易凝结水滴露引发漏水事故和冷量损耗。

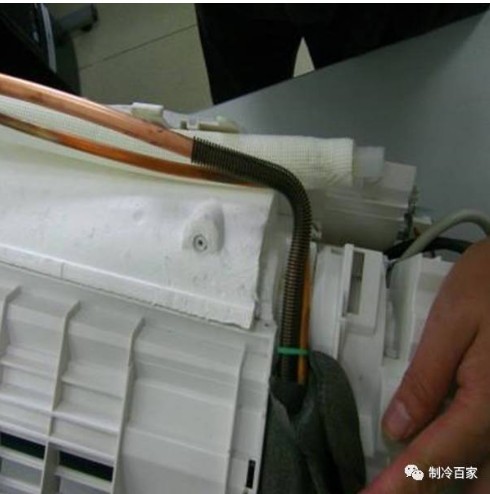

6接头弯,莫扭裂



调整时一只手要“用力”稳住管根部,另一只手用力缓慢调整

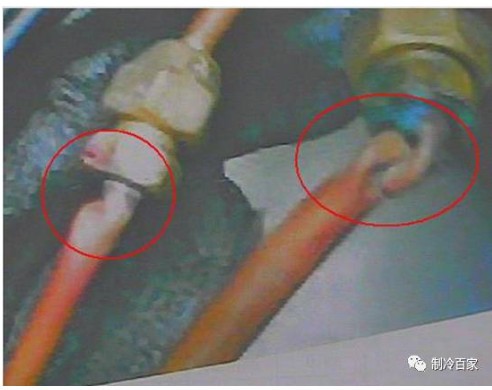

铜管扭裂实际照片:

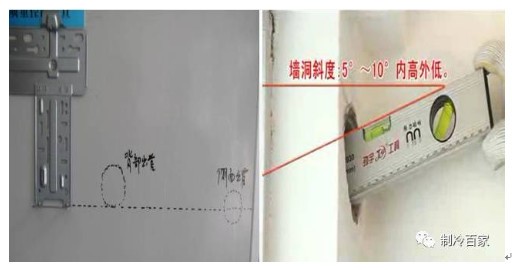

7挂板平,洞直斜



1、后出管墙洞下沿和挂扣平齐,左右出管墙洞中心和挂扣平齐或再向下均可。

2、墙洞内高外低倾斜角度在5~10度。





注意:小于5KW,墙洞开55MM

大于5 KW,墙洞开65MM

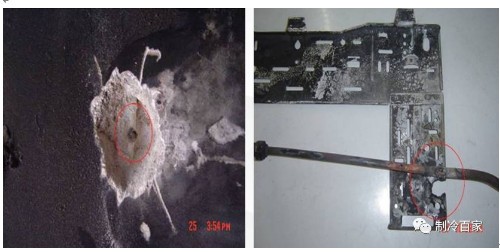

固定内机挂板时要了解清楚客户家的水和电的走向,防止开墙洞时打破线管,造成机器带电伤人等事故。

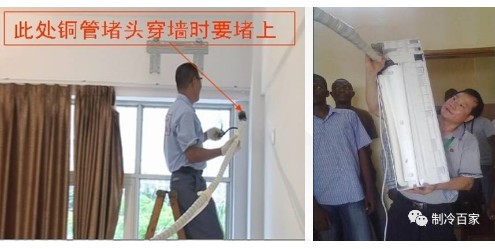

8斜抱机,抓管根



斜向抱起内机,右手扶托住内机连接管的根部,保护连接管防止被外力拉扯扭裂。





9挂可靠,机贴墙



1把室内机后侧上端2个定位卡槽对准卡到挂板上,左右搓动一下内机,保证卡到位,再把内机下端卡扣紧扣到挂板的2个支脚上;

2、把连接管整理好紧贴墙壁,把墙洞用墙管掩盖住。


10组支架,螺母下





1、要使用正规厂家生产的有横梁支架安装;

2、组装支架时螺栓要由上往下穿,并且都要用扳手拧紧。

3、安装面为木质等结构强度不足时,应采用加固、支撑和减振等措施;

4、安装时尽量避开雨雪天,超过高度2米安装要佩戴好安全带等防护措施,确保安装人员人身安全和他人不受伤害。



11架水平,螺栓牢



1、首先用一支膨胀螺钉固定好支架;

2、用水平尺确定水平后在对称侧打另外一颗,随后打上其它螺栓。





3、固定室外机:

a首先将室外机放到安装好的支架上面;

b其次将地脚螺钉全部拧紧。

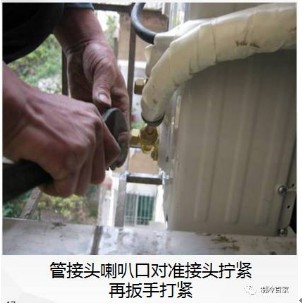

12对着紧,合力扮



1、拧开截止阀螺帽,铜管喇叭口对准截止阀中心;

2、首先用手旋上管螺母至无法转动,然后用扳手拧紧。

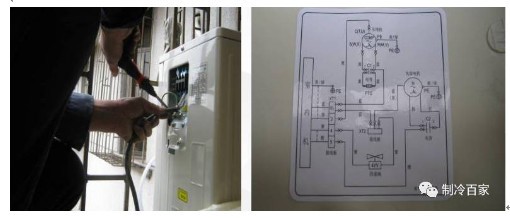

13按电路,莫接错



1、拆出外机提手,卸下电线固定夹的固定螺钉,拆下电线固定夹;

2、首先将导线压在压线夹下,再将导线在端子台上接好、压紧。







14线压紧,防线磨

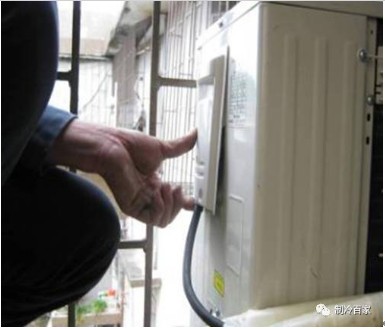

1、装上提手:

将导线整理好露出一段即可,多余的导线放入室外机,盖上提手,拧紧螺丝。

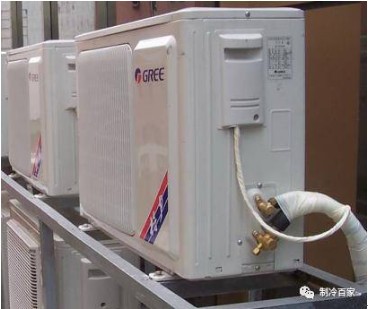

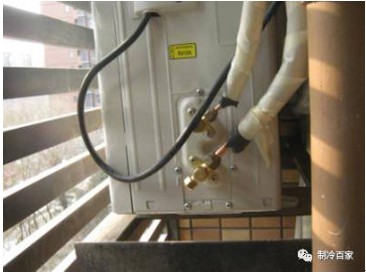

2、整理管路:

1)、合理的整理管路走向,保证横平竖直;

2)、尽量将多余的管路放置在室外机后面,比较美观。


3、安装要求:
