1内部构造
一、换向阀 1、结构:

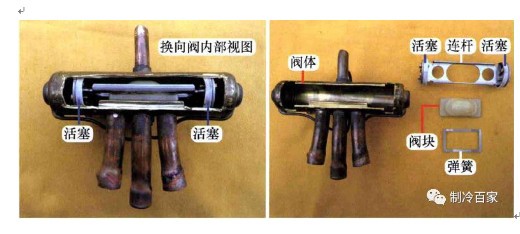

将四通阀翻到背面, 并割开阀体表面铜壳, 见下图:
可看到换向间内部器件, 主要由阀块、 左右2个活塞、 连杆、 弹簧组成。

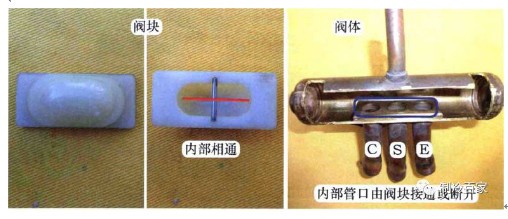

阀块通常使用耐高温的尼龙材料制成, 从背面看可以观察其内部相通, 见下图:
可连接阀体下部的3根管口中的其中2个, 但始终和连接压缩机吸气管的S管口相通, 即只能S-E管口相通或S-C管口相通。
2、换向原理阐述:
活塞和l连杆固定在一起, 阀块安装在连杆上面, 当活塞受到压力变化时其带动连杆左右移动, 从而带动阀块左右移动。
1)、制冷模式:

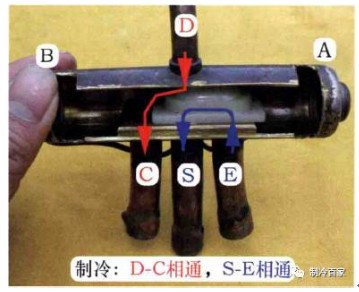

当阀块移动至某一位置时使S-E管口相通, 则D-C管口相通, 见下图:

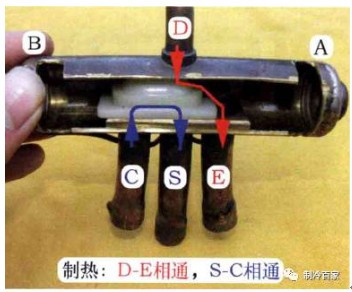

压缩机排气管D排出高温高压气体经C管口至冷凝器, 三通阀E连接压缩机吸气管S, 空调器处于制冷状态。 2)、制热模式: 当阀块移动至某一位置时使S-C管口相通, 则D-E管口相通, 见下图:

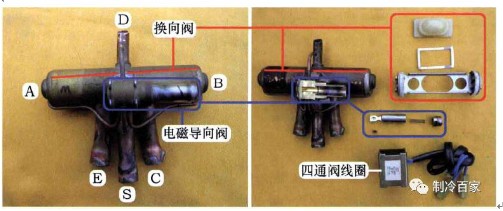

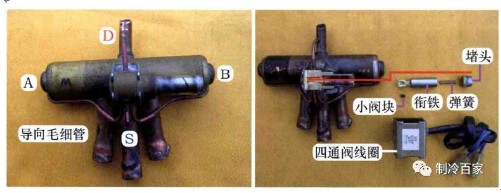

压缩机排气管D排出高温高压气体经E管口至三通阔连接室内机蒸发器, 冷凝器C连接压缩机吸 气管S, 空调器处于制热状态。 二、电磁导向阀 导向毛细管由4根毛细管组成,分别为: 连接压缩机排气管D管口; 压缩机吸气管S管口; 换向阀左侧A; 换向阀右侧B。 导向阅本体安装在四通阀表面, 内部由小阀块、 衔铁、 弹簧、 堵头(设有四通阀线圈的固定螺钉)组成。

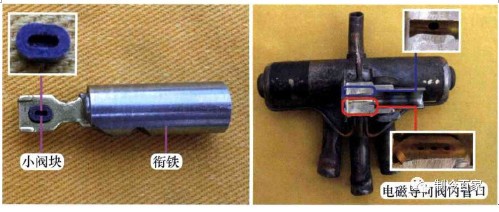

导向阀连接4根导向毛细管, 其内部设有4个管口, 布局和换向阀类似, 见下图:
小阀块安装在衔铁上面 , 衔铁移动时带动小阀块移动, 从而接通或断开导向 阀内部下方3个管口。 衔铁移动方向受四通阅线圈产生的电磁力控制, 换向阀内部的阀块之所以称为 “ 小阀块” ,是为了和换向间内部的阀块进行区分, 2个阀块所起的作用基本相同。 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
