史上最全各品牌多联机配管大全——三菱重工海尔:(KX4)

2018-10-25 22:17
来自: 制冷百家公众号 收藏 分享 邀请

1、使用范围 配管总长度:510米以内 配管单程长度:160米以内 从室外机到第一分歧管长度:130米以内 第一分歧管到最远室内机配管长度:40米以内 室外机间的配管长度:到第一汇总管后5米以内(只限于组合使用) 室外 ...


1使用范围

配管总长度:510米以内

配管单程长度:160米以内

从室外机到第一分歧管长度:130米以内

第一分歧管到最远室内机配管长度:40米以内

室外机间的配管长度:到第一汇总管后5米以内(只限于组合使用)

室外机与室内机落差:室外机在上方时为50米以内,室外机在下方时为40米内

同一系统室外机间的落差:1米以内

室外机到第一汇总管之间的配管长度为10米以内

室内机之间的落差:15米以

2室外机组合分歧管套件

室外机合计容量

分歧管

735~13602台用)

DOS-2A-1



3分歧管套件

室内机合计下流容量

型号

小于180

DIS-22-1

180~371

DIS-180-1

371~540

DIS-371-1

大于540

DIS-540-1



4冷媒配管的选定要领

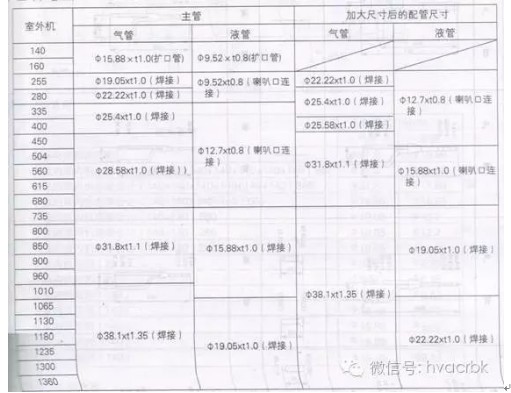

4-1 主管(室外侧分歧~室内侧第一分歧)

1室外机容量在255~960时,最长从(室外机到最远的室内机)在90m以上时,一定将气侧、液侧的主管尺寸加大。

2室外机容量在1010以上时,请不要将气管尺寸变大。液管加大到下表所示的尺寸。

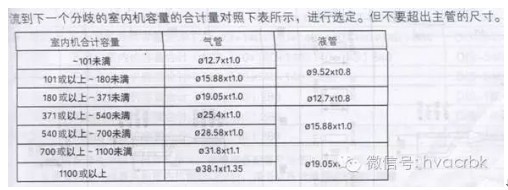

4-2 分歧管之间配管选定

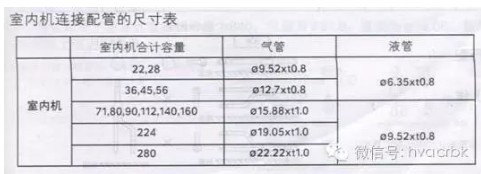

4-3 室内机连接配管的尺寸
