对于制冷系统的设计，很多非科班出身的同行们觉得很难；

压焓图、热力计算，两器设计选型，管道计算，制冷剂充注量的计算；

简直不要太难了；

制冷系统最基本的就是四大件的设计和选型（压缩机、两器、节流阀），只要掌握了这其中的技巧，相信各位师傅10分钟以内就可以完成制冷系统设计和选型；今天我们来给各位同行简单分享下一些思路；

这都是个人工作中的一些小经验，不喜勿喷，手下留情！

首先是制冷剂的选择！

最常用的就是R22制冷剂了，家用空调、冷冻系统都可以采用R22制冷剂，不过R22制冷剂会造成全球温室效应，所以现在大部分的都在常识采用其他环保制冷剂来替代；

比如家用空调/VRV系统，过渡制冷剂是R410A（这个大部分的专利都被大金空调垄断），这两年国内以格力为首，大力在推广使用R32制冷剂，但是R32制冷剂大家都知道是易燃易爆的制冷剂，所以设计的时候需要增加防爆设计；

一般的低温冷冻系统，常用的是低温制冷剂，比如R404A，R507；

对于汽车空调来说，最常用的制冷剂就是R134a了；

冰箱与冷柜系统就是R600a；

热泵采暖常用的制冷剂会使用R410A，R407C也是一个不错的选择；

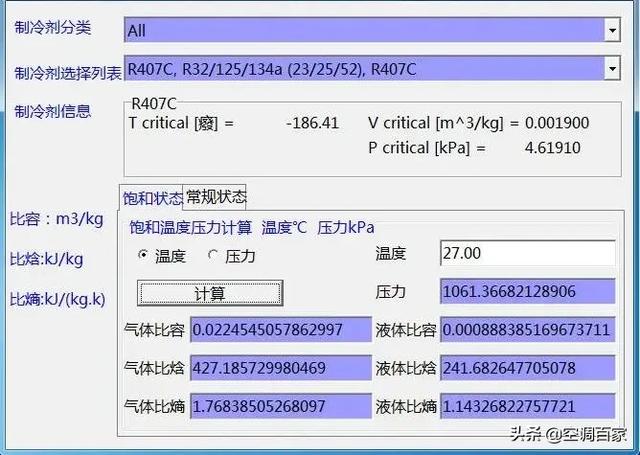

关于不同制冷剂不同压力下对应的饱和温度，我们有一个小软件可以查询；

Refig为中文界面：

制冷剂确认了，接下来就是制冷系统的热力计算了；

一般的设计参数中会提供以下一些参数：

蒸发温度/过热度、冷凝温度/过冷度、制冷量或者制热量；

我们就可以根据上面的数据来进行系统的热力计算，热力计算可以采用仿真软件，比如Coolpack、SolKane、也可以采用我们Excel仿真的方法：

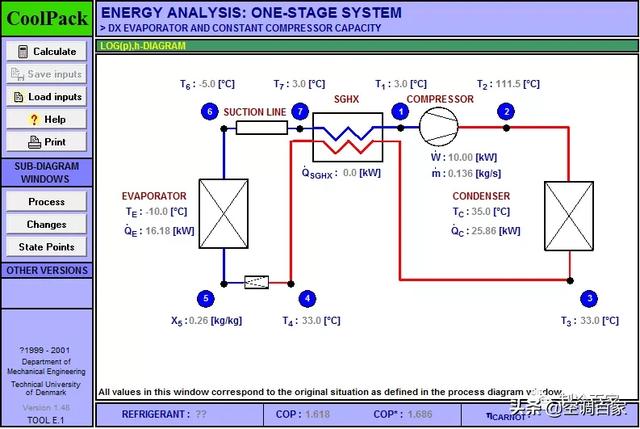

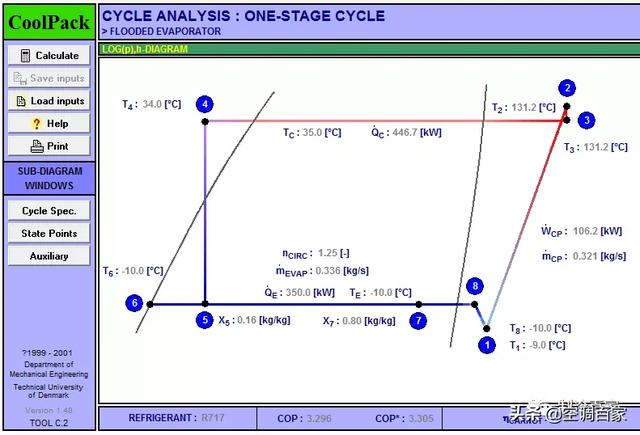

Coolpack；

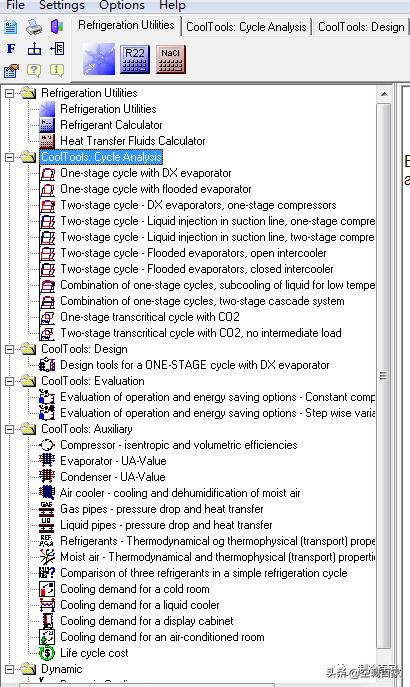

这个软件是制冷系统热力计算最实用的软件之一，可以进行蒸汽压缩单级系统、双级压缩等系统热力计算；

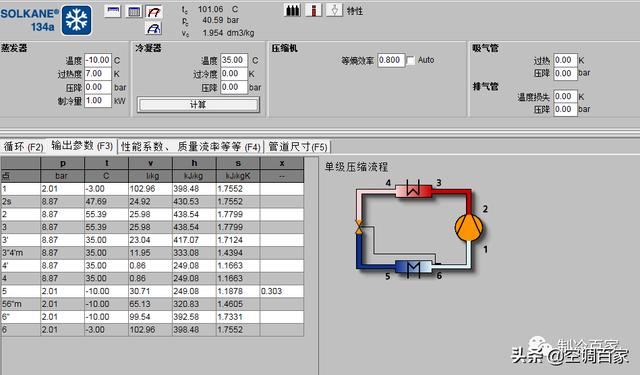

（2）Solkane设计软件：

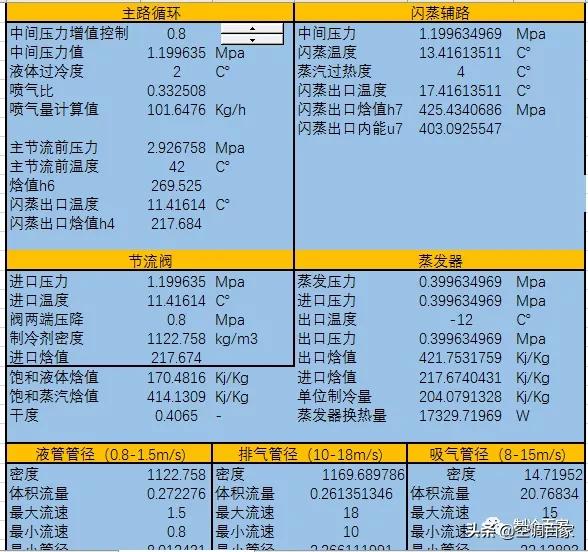

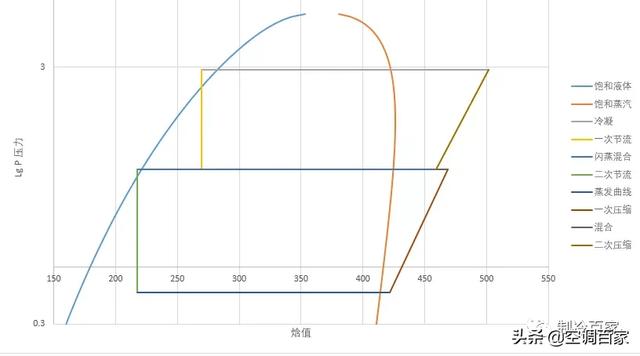

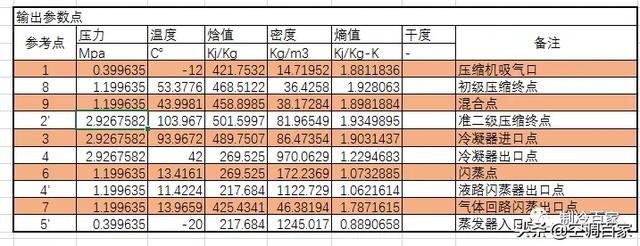

（3）Excel进行制冷系统热力计算

通过热力计算，我们能计算出一些后续设计需要用到的参数，比如冷凝负荷、蒸发负荷、蒸发器的进口干度、排温等参数；

热力计算好了之后，我们就可以进行压缩机的选型了；

压缩机选型之前，首先要明确下使用环境以及项目的成本预算以及品牌要求，

采用什么形式的压缩机？涡旋式压缩机？活塞式压缩机？或者螺杆式压缩机、转子式压缩机？

一般家用空调或者小型机组常用的是涡旋式压缩机，冷冻冷藏的活塞式机组比较多，

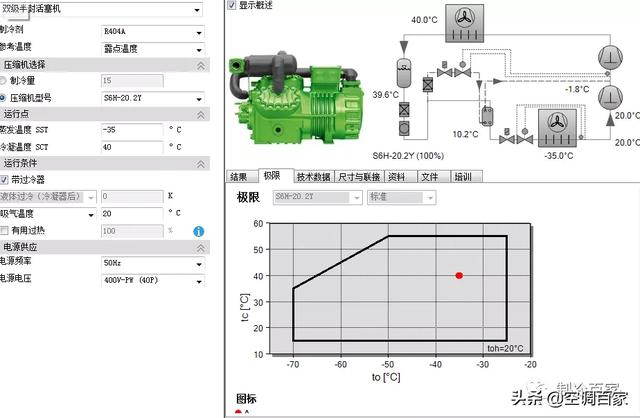

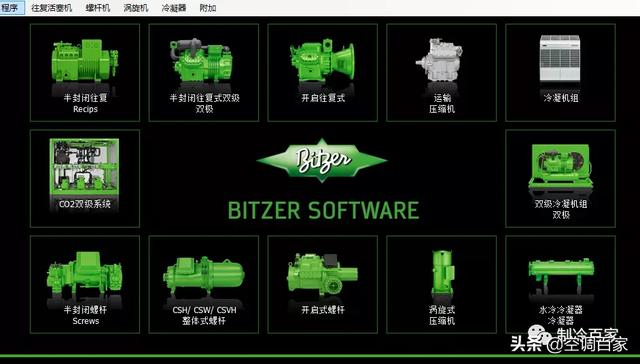

压缩机的选型一般可以根据样本来选型或者根据选型软件来选型的，

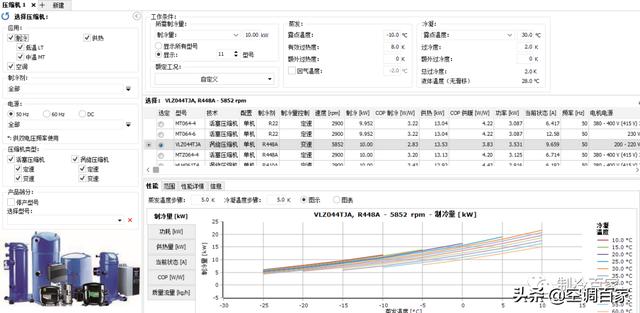

还有常见的丹佛斯压缩机：

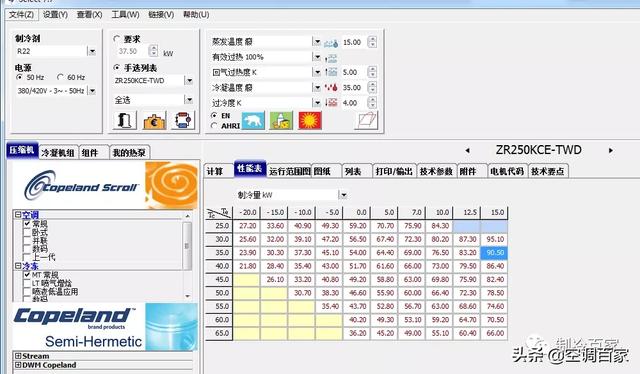

以及谷轮的压缩机：

压缩机确定好之后，我们根据热力计算（或者压缩机的选型软件）出的冷凝负荷和蒸发负荷的参数，来进行两器的选型和设计；

首先要明确的就是，两器选择哪种形式的？

风冷翅片式？微通道换热器？板换？壳管？或者套换？

首先，家用空调的两器无疑就是翅片式的；

空气源热泵：冷凝器—套换或者板换；蒸发器—风冷翅片式；

冷水机组：冷凝器—风冷翅片式、蒸发器—板换；

水冷机组：冷凝器—壳管、蒸发器—风冷翅片式；

以上仅为常规情况，最终 选择要考虑使用环境以及成本等因素；

两器的设计在制冷系统中非常的至关重要的，冷凝器设计小了容易高压报警，设计大了，简直就是浪费成本；蒸发器设计小了制冷剂在蒸发器中蒸发不完全容易结霜，设计大了简直就是跟钱过不去；

而且，如果两器设计有问题，设备最终调试的时候发现问题再去整改，就很浪费金钱和时间成本了。

所以两器的设计选型，非常的关键；

一般两器的设计，大部分有经验的直接用经验数值去设计，或者根据原有成功的案例去反推，问题也不是很大；也很节约时间；

同时我们也有一些小软件给各位分享下：

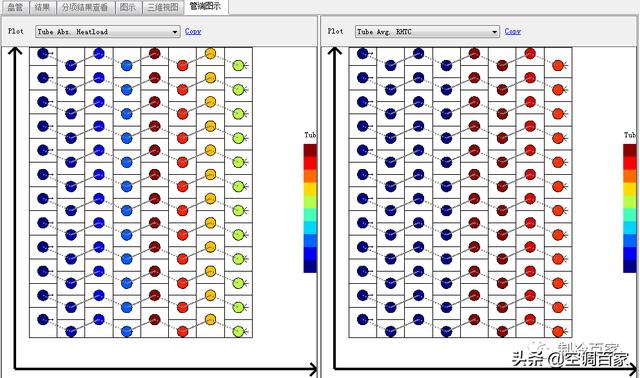

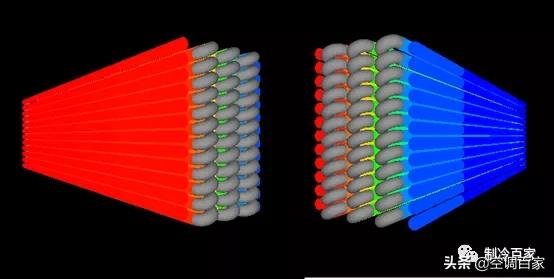

翅片式换热器：常用的是EVAP-COND和Coildesigner，笔者用Coildesigner比较多一点，也觉得计算出来的数值准确性很高：

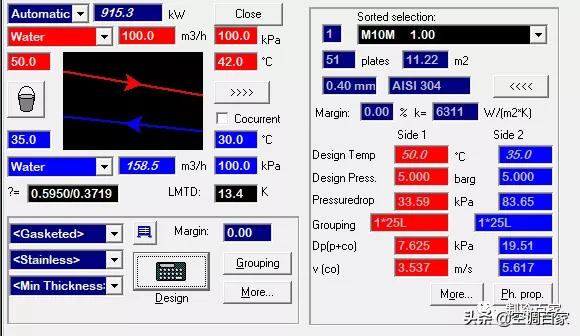

板换：一般主流的板换生产商都有自身的选型软件，比如：

丹佛斯：Hexact；

苏瑞普：SSP-G8

阿法拉伐：

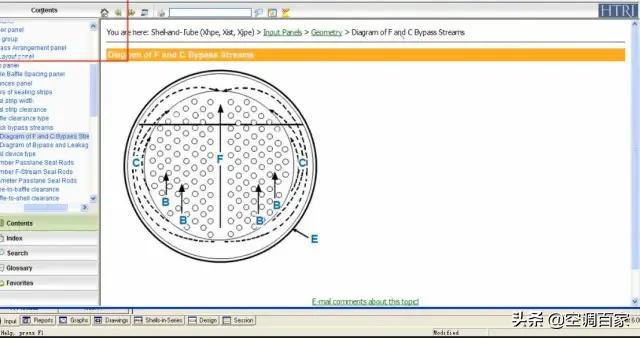

壳管：HTRI

HTRI是更专业的换热，按结构模块可以做空冷器、省煤气、板换、管壳套管、螺旋板、发夹式管壳、布管工具、震动分析、燃烧器 壳管换热器示例 综合管道阻力、管道附件阻力及其他设备阻力的大小，合理选择设备，保证总阻力在规定范围内；

其他：当然，这里有一点，如果你公司足够大，你可以直接找供应商帮你设计或者选型好，只需要提供您的要求即可，必要的时候还可以招他们过来搞个技术交流会；

两器选型好了的话，最后一个就是节流机构的设计了；

首先也是要明确好用什么节流结构:

冰箱冷柜小家用空调：毛细管即可，成本很低；

冷冻设备大型一点的制冷设备：热力膨胀阀；机械式，不需要逻辑控制；

先进一点的：电子膨胀阀，其实跟热力膨胀阀没啥区别，控制还比较复杂；

一般也是通过选型样本或者选型软件即可：

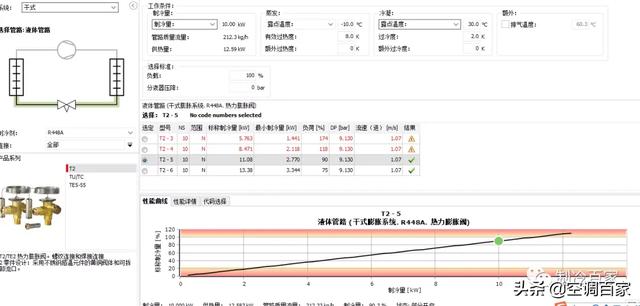

丹佛斯、艾默生都有自家的选型软件，可以直接使用；

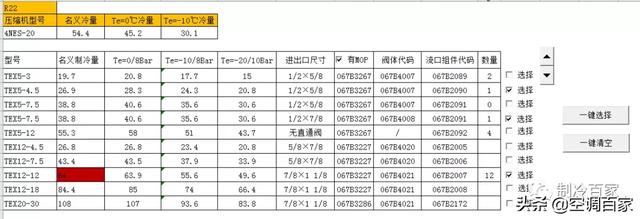

也可以用excel集成各家的膨胀阀参数，然后进行选型的操作：

好了，制冷系统计算和四大件都OK了，你就可以设计出一个简单的制冷系统啦，快去试试吧！
