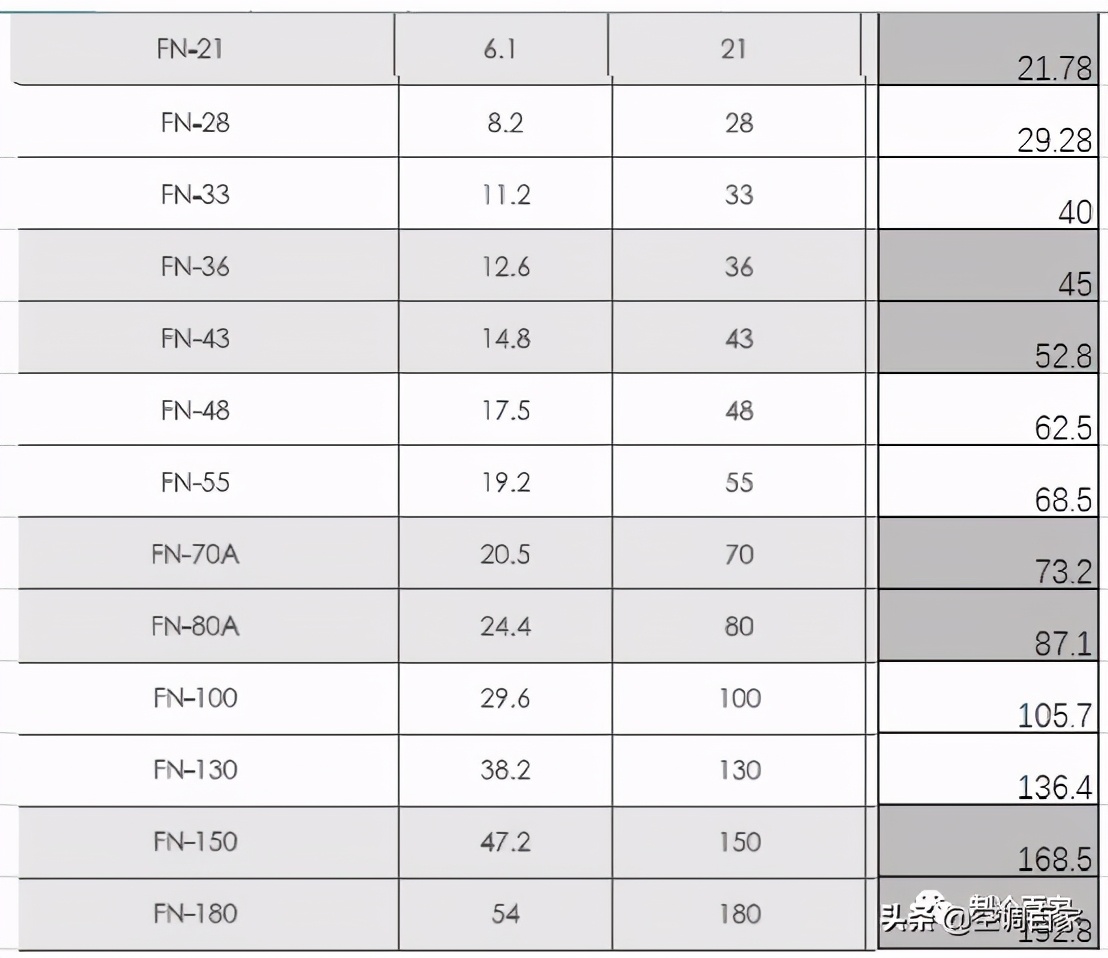

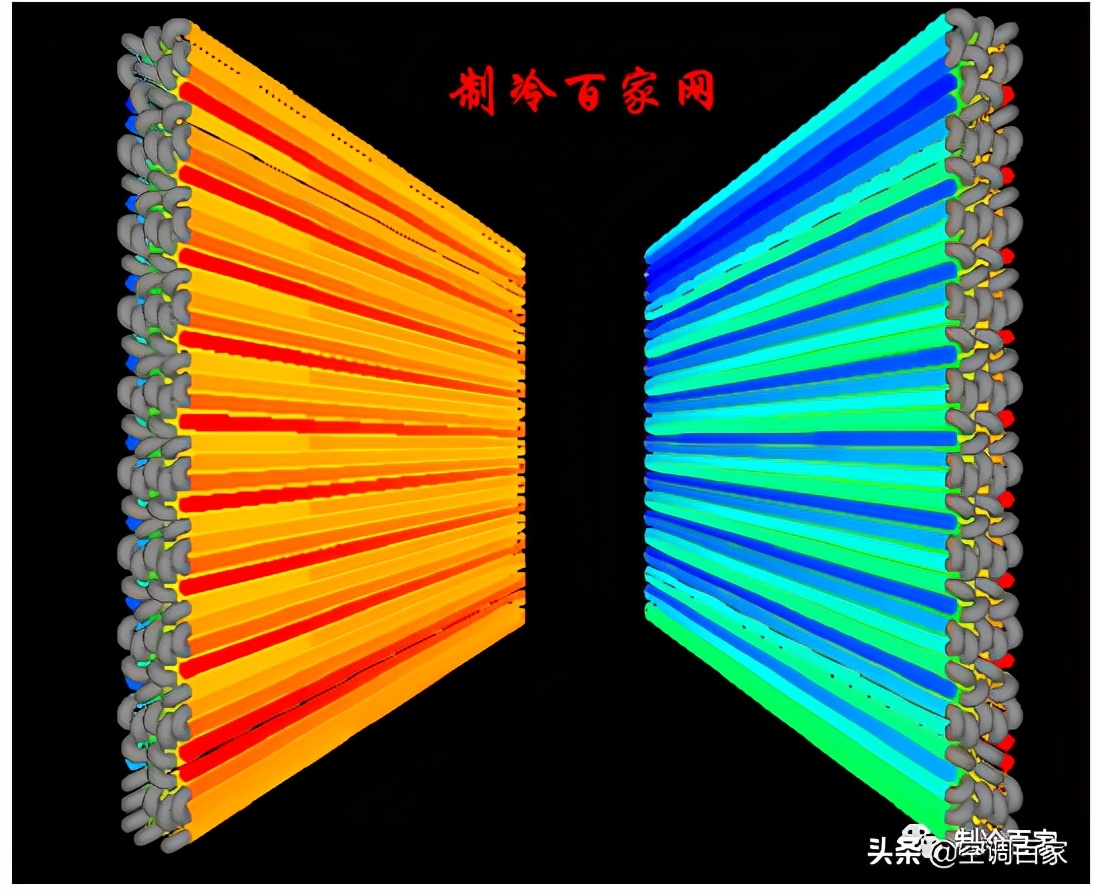

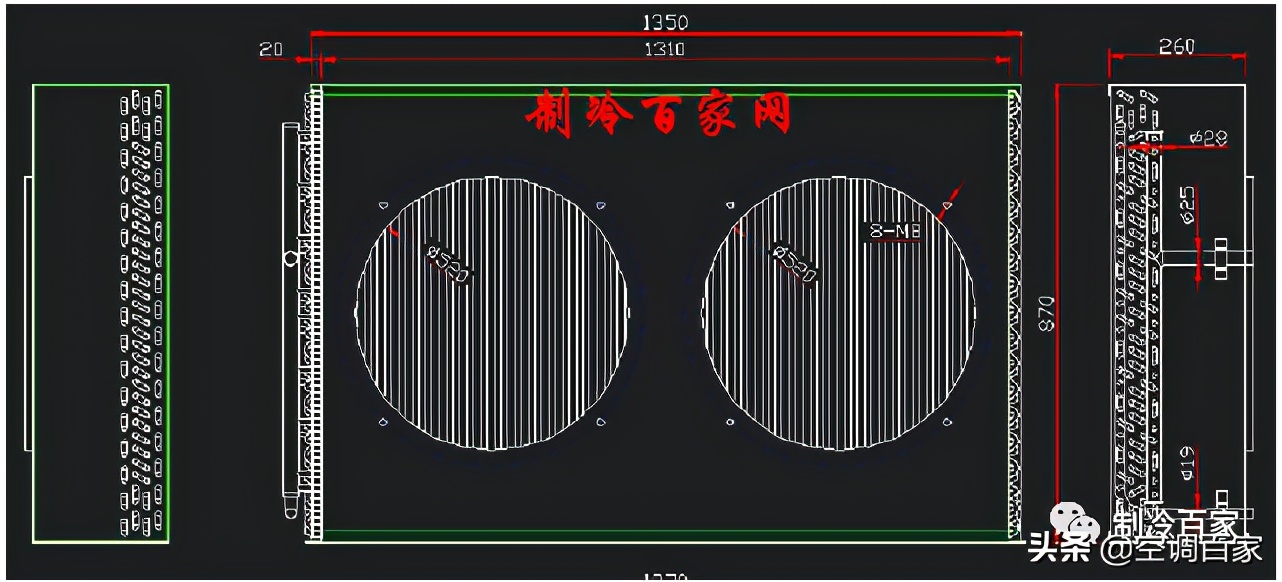

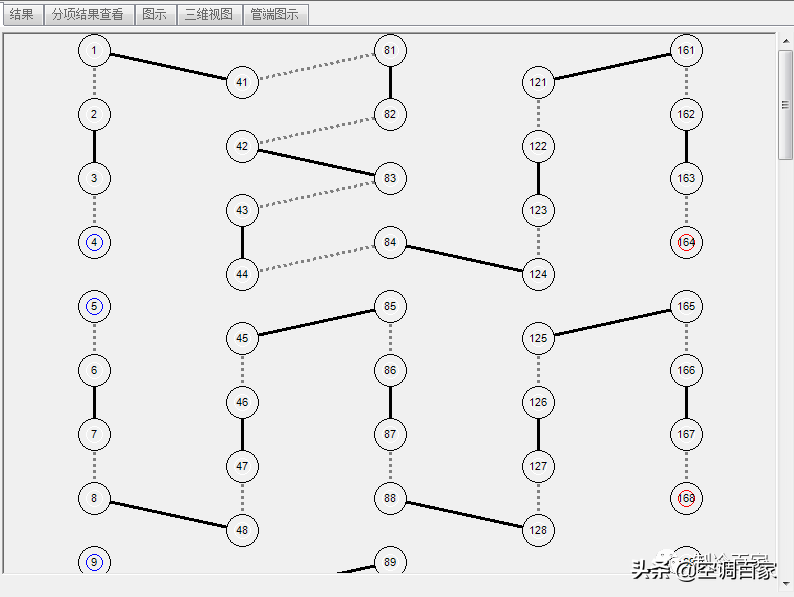

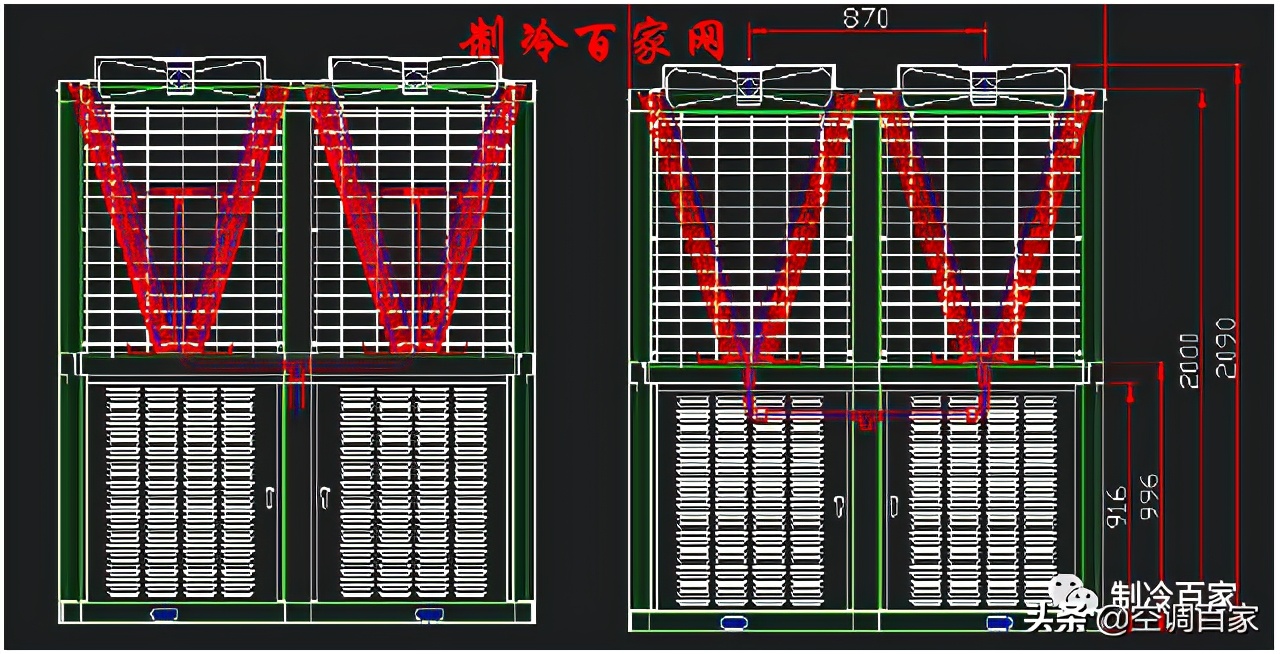

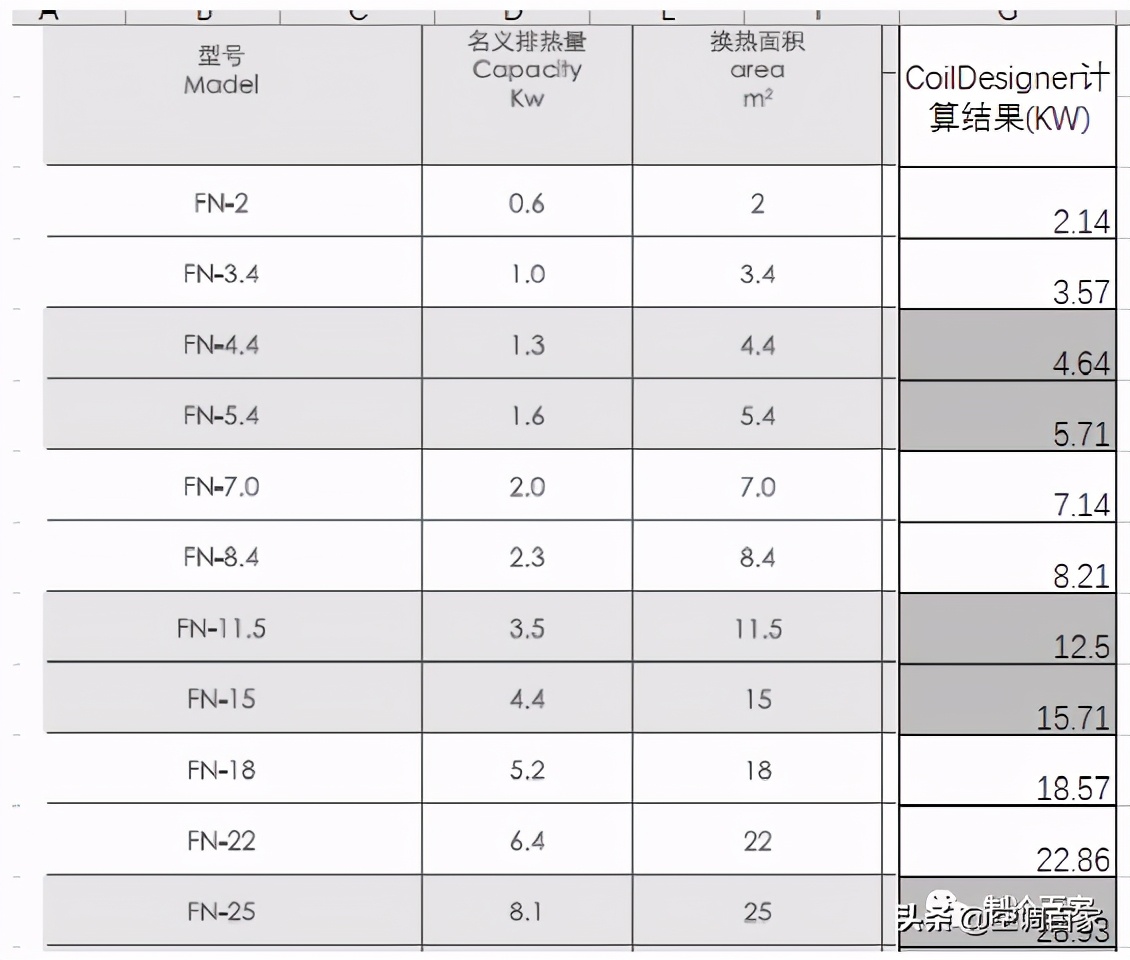

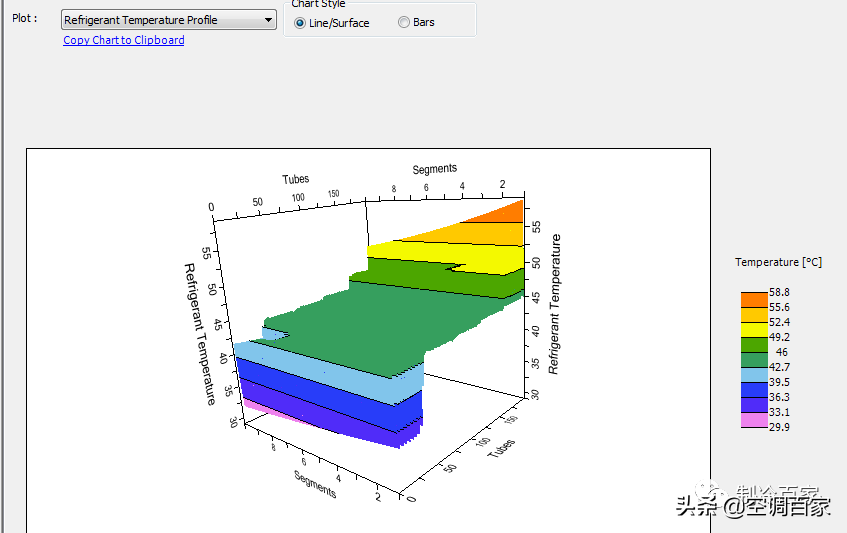

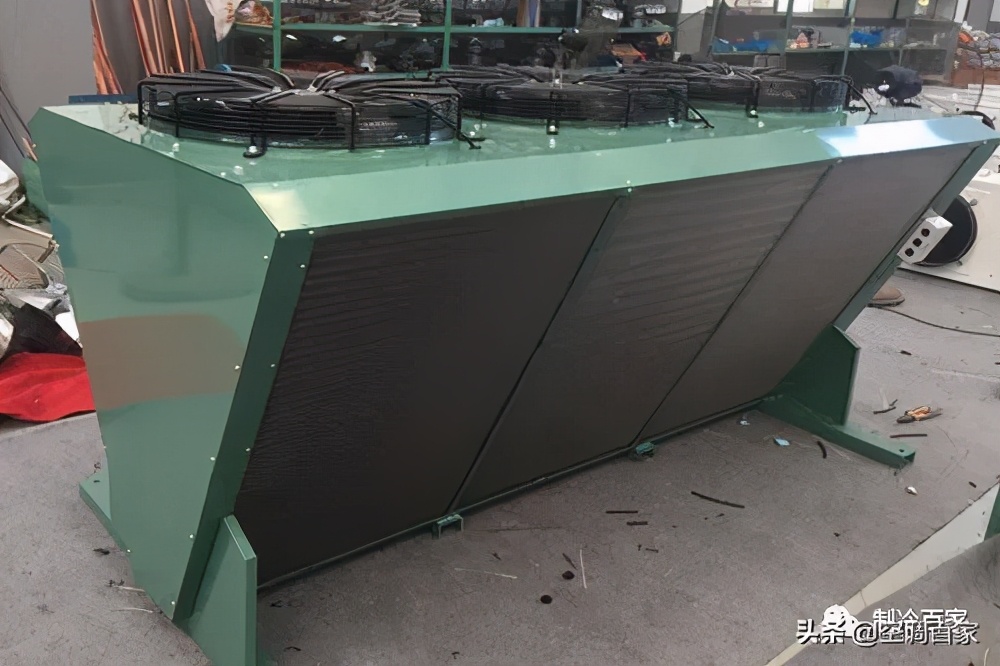

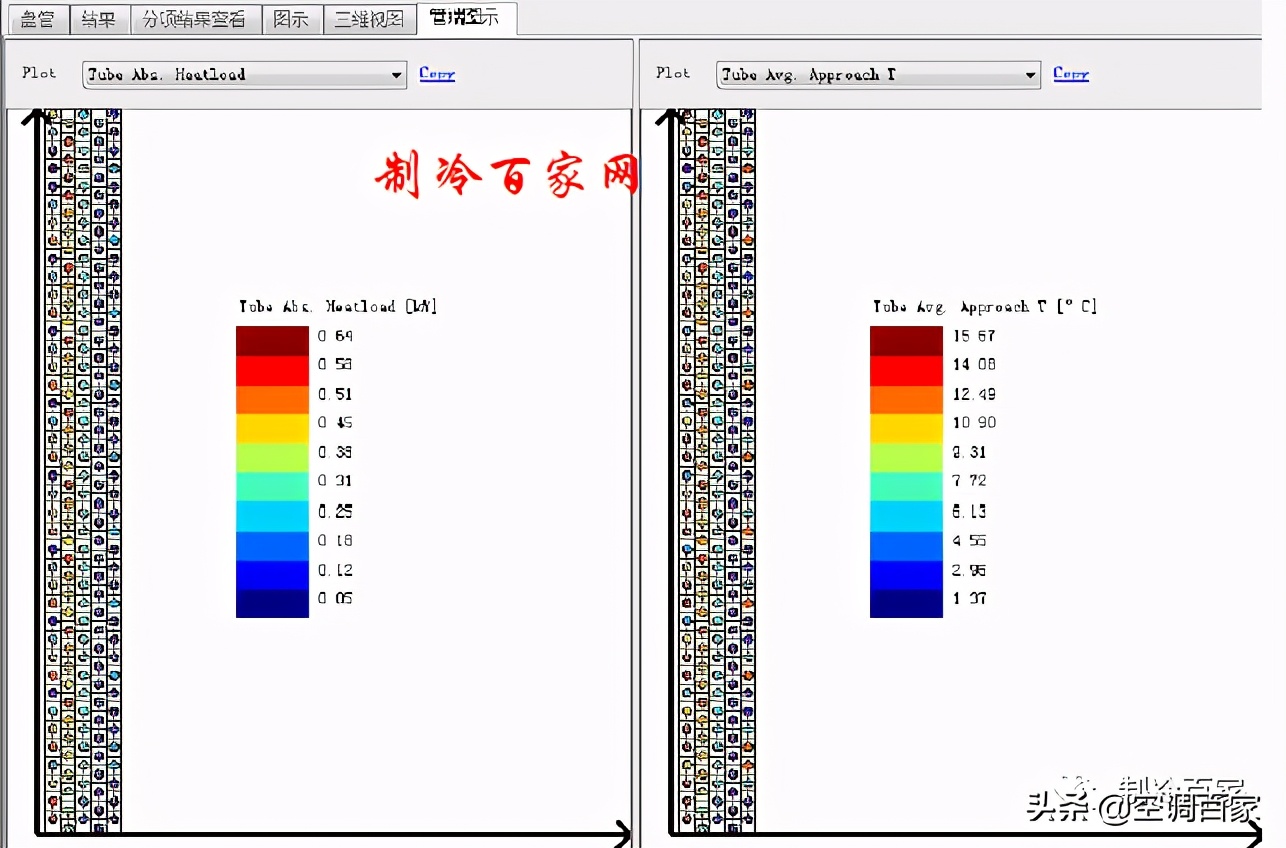

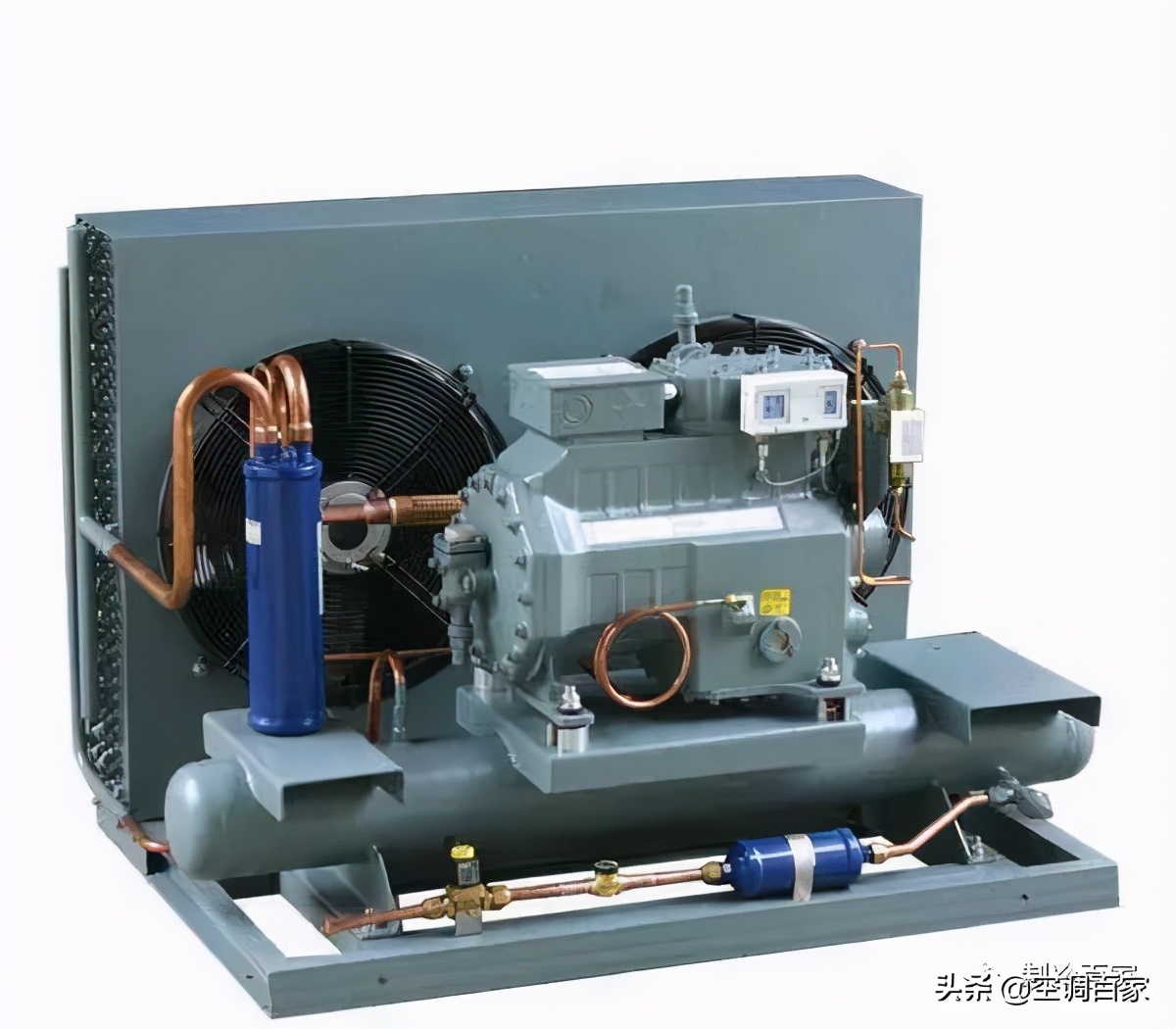

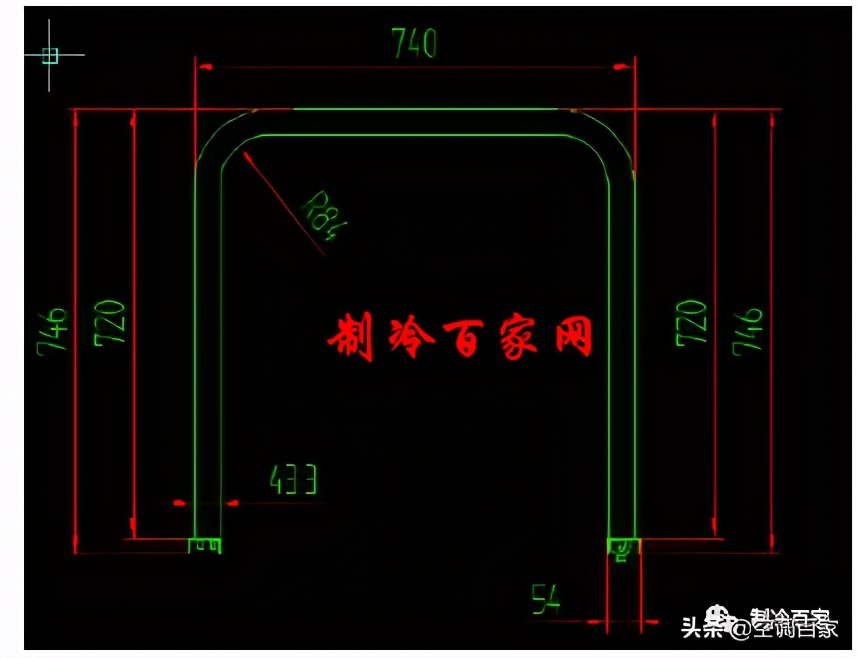

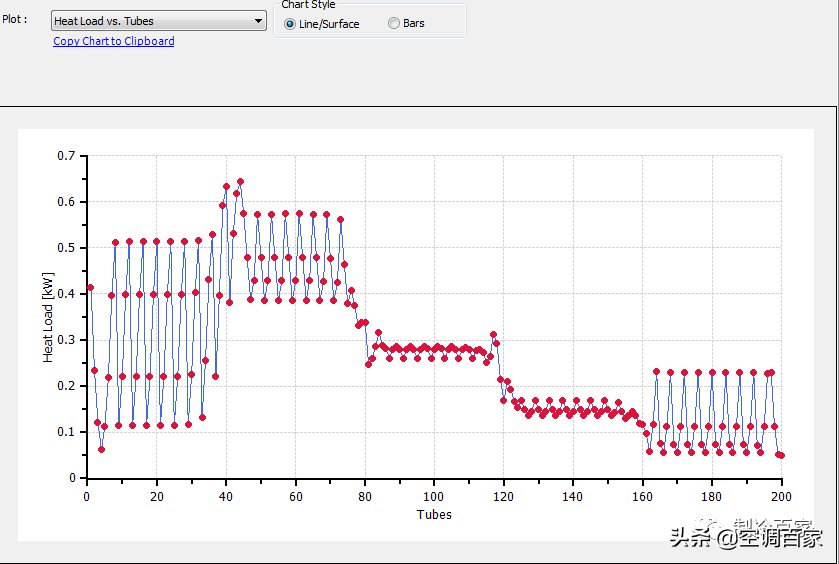

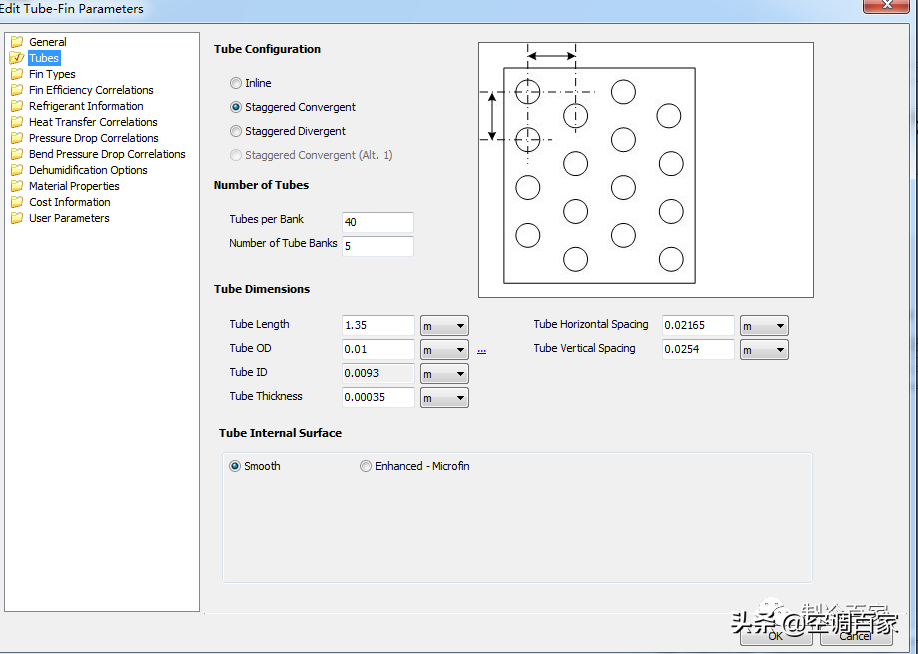

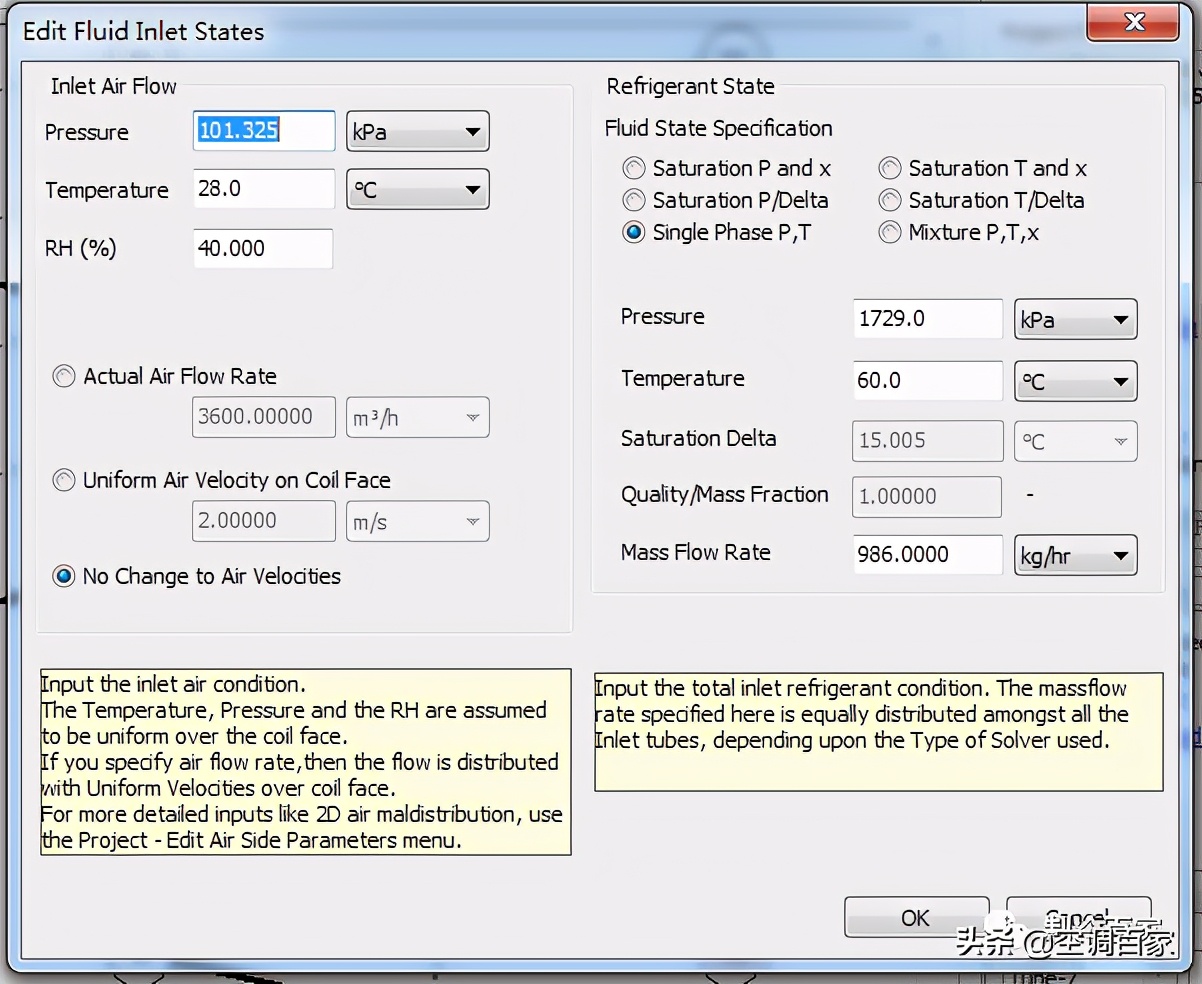

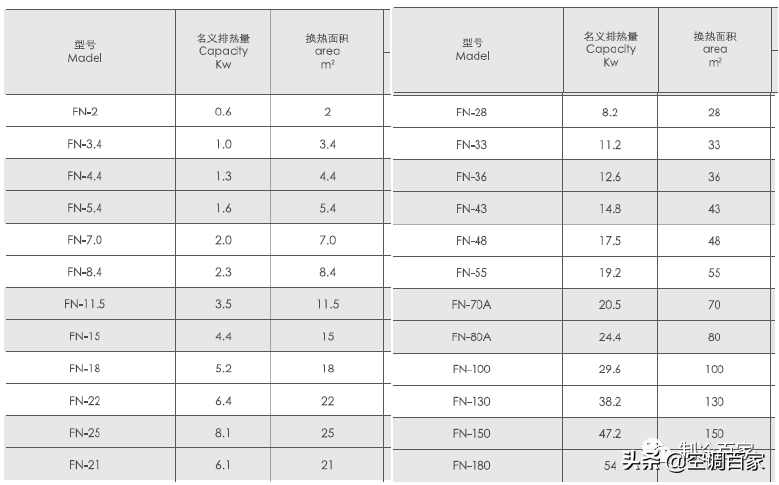

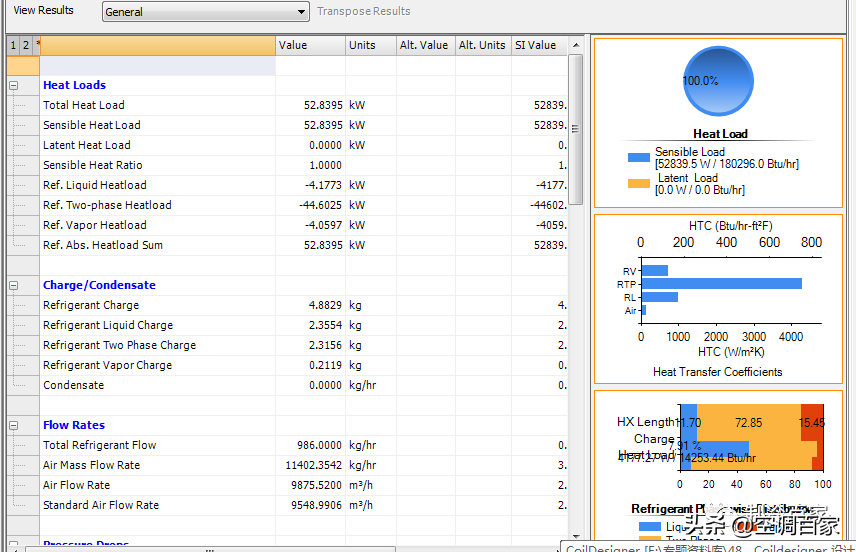

我们都知道，冷库制冷机组的冷凝器常用的是水冷冷凝器（壳管冷凝器）和风冷冷凝器，关于风冷冷凝器的设计和匹配，绝大多数的同行可能干了十几年都还是一团乱麻； 那么这个风冷冷凝器和压缩机是如何匹配的呢？今天我们来详细给各位同行介绍下，并且提出一个经验数值给大家参考： 一、基本概念： 我们先认识下冷库的风冷冷凝器： 侧出风型： U型顶出风型： V型顶出风型： 二、实际案例仿真分析： 我们先来做一个15HP风冷冷凝器的仿真分析： 参数如下： 压缩机型号：4PCS-15.2，制冷剂为 R22；5 列 40 行，换热管径 10.0mm，换热管长 1350mm，列间距 21.65mm，行间距 25mm，翅片厚度 0.14mm，片距1.4mm，均分为 10 路。 在Coildesigner设计仿真如下： 换热管参数： 流路布置： 进出口参数： 最后计算结果： 我们详细看下下计算结果： 是满足设计要求的； 三、结论： 我们做了一系列的风冷冷凝器的核算，以及对比了某个厂家风冷冷凝器的参数： （厂家数据） 软件计算结果与厂家数据对比： 通过以上的数据，我们大概能得到下面一个经验数值： 换热面积/制热量=3.2~3.8 换算过来就是： 风冷冷凝器换热面积=（3.2~3.8）*制热量 有了这个经验数值的话，我们在以后的设计中很快就能估算出风冷冷凝器的换热面积了； 比如，给一套10HP的压缩机配置风冷冷凝器（名义制热量约为30KW），我们能估算出所需要的风冷冷凝器换热面积： 风冷冷凝器换热面积=3.5（取中间值）*30=105m2； （以上结论基于常温冷库的数值，其他场合请通过Coildesigner或者其他软件仿真后再得出结论） 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
