关于空气源热泵制冷系统的设计，很多刚入这个行业的小伙伴们可能都比较迷糊；往往找不到很好的方向和突破口；其实，空气源热泵其本质也是制冷系统，只要懂制冷系统的设计，那么关于空气源热泵系统设计也就没有问题了 ...

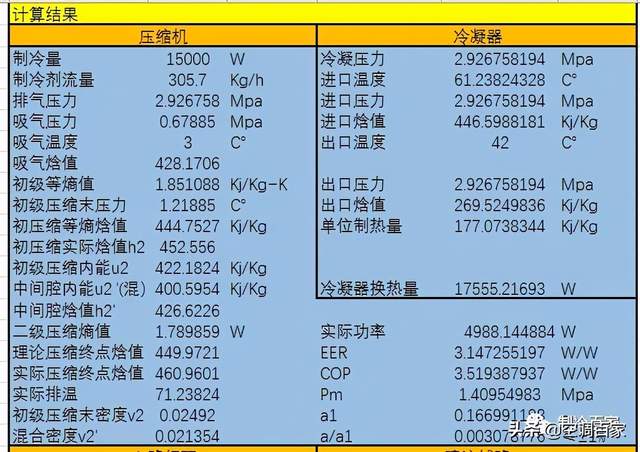

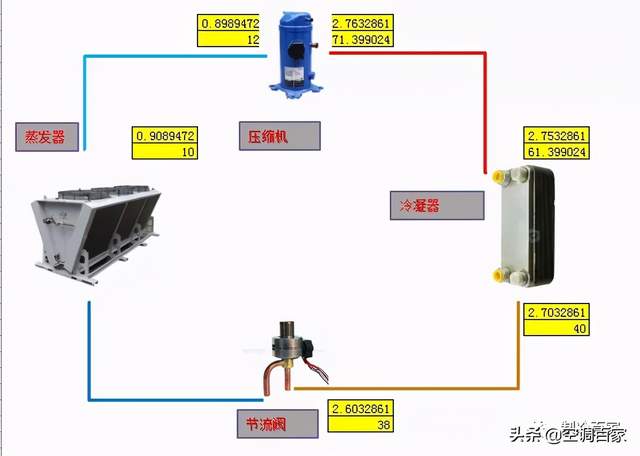

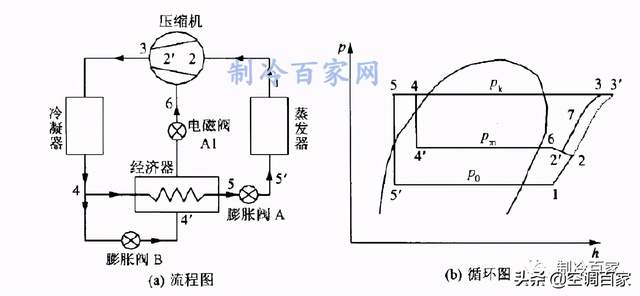

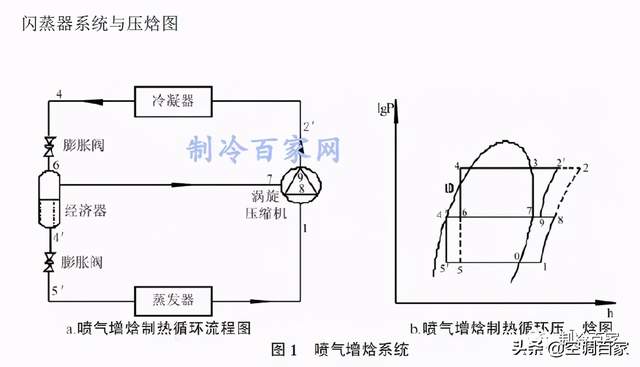

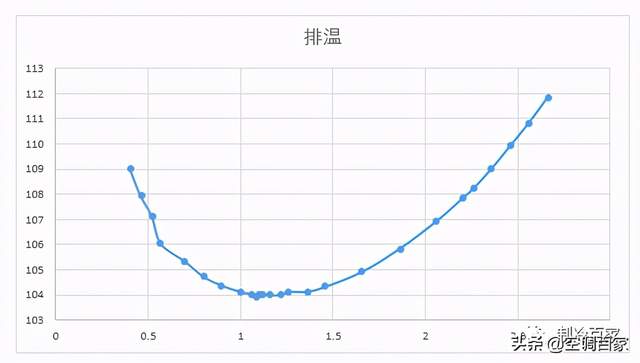

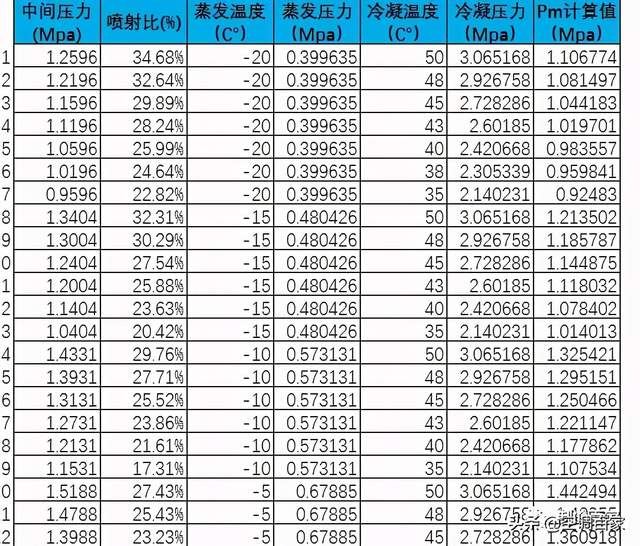

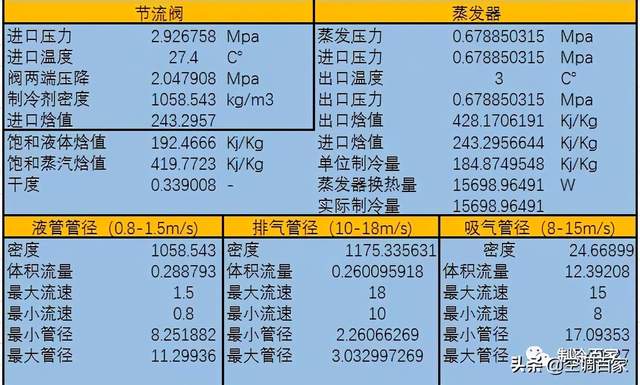

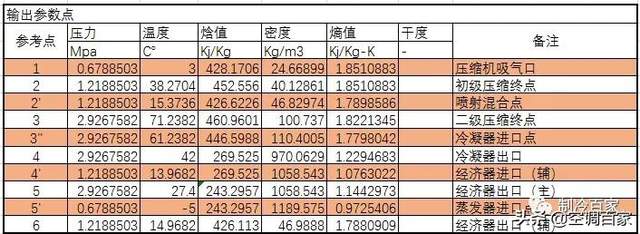

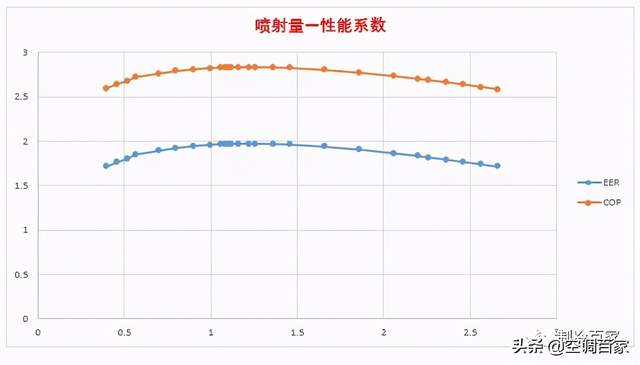

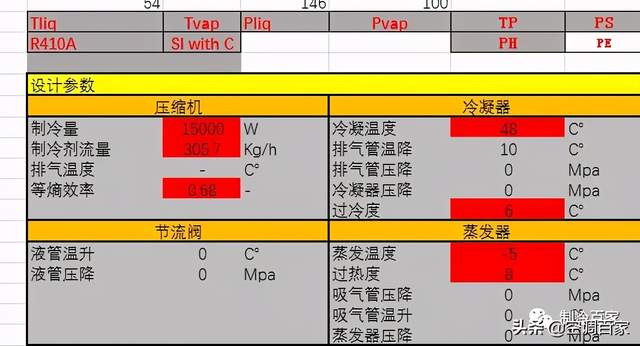

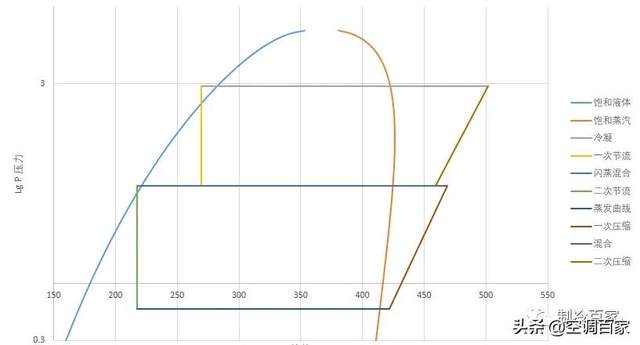

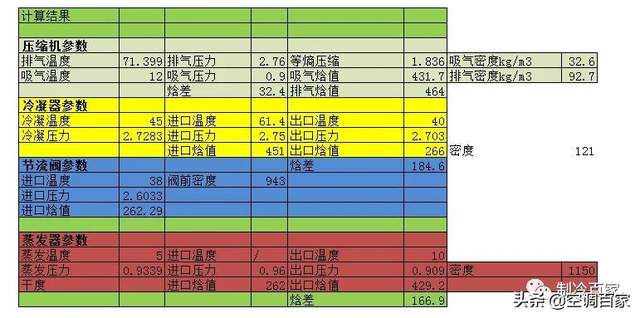

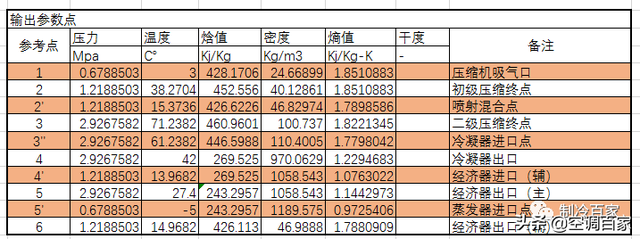

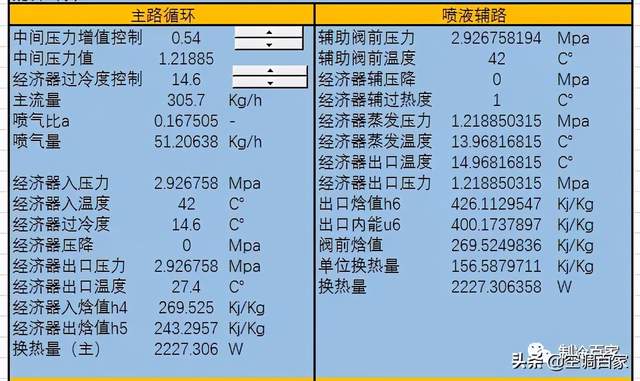

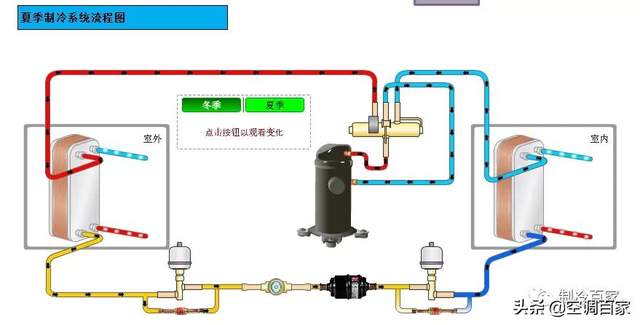

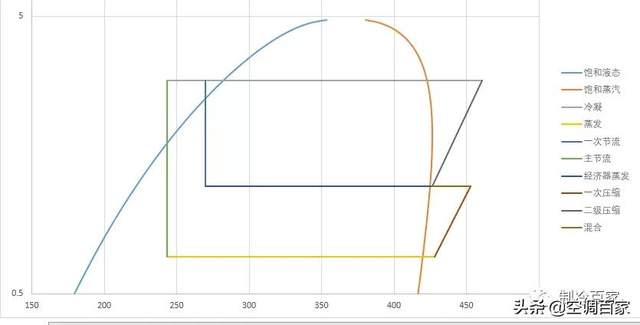

 关于空气源热泵制冷系统的设计，很多刚入这个行业的小伙伴们可能都比较迷糊；往往找不到很好的方向和突破口； 其实，空气源热泵其本质也是制冷系统，只要懂制冷系统的设计，那么关于空气源热泵系统设计也就没有问题了； 有没有很好的工具来进行空气源热泵系统的设计呢？ 关注我们公众号（制冷百家）久了的小伙伴就知道了，我们给各位粉丝推荐了制冷十大仿真软件，都可以进行热泵系统的设计； 今天我们就来简单说下，如何用Excle来做空气源热泵系统的设计： 第一步： 用Excel做热泵系统的仿真计算，首先就是要把Refprop导入到Excel中，才能调用Refprop的函数，并且得到各点的参数值； 关于如何导入和使用，请点击以下文章： 01、【仿真基础】Excel 中导入 Refprop 的终极方法 02、Excel调用Refprop函数的方法（三个实例） 第二步： Excel中建立四大件，建立计算表格： 以下为热泵系统的系统原理图：  热泵系统与制冷系统一致，也是四大件，我们首先来计算四大件的进出口参数：  其计算结果为：  有了四大件的进出口参数远远不够，我们还需要计算管径、充足量等： 以下为我们做的一个完整的excel热泵系统的计算表格：     各主要点的压力、温度、密度、焓值等参数：  以上为空气源热泵系统（辅助经济器）的热力计算过程； 如果掌握了以上的方法，那么你可以用这个来做实际的一个仿真分析了： 比如，低温空气源热泵中常见的喷气增焓系统，我们可以仿真出来： 01、闪蒸系统：  我们用Excel进行仿真计算，得到如下的压焓图和各参数的计算结果：   02、经济器系统：  我们用Excel进行仿真计算，得到如下的压焓图和各参数的计算结果：   有了这些仿真的excel模型，我们可以做一些性能的分析，比如喷气增焓的最佳喷射压力、中间压力、以及喷液量、补气量等； 以下为COP值与喷射量的曲线关系：  根据以上的仿真计算结果，我们能看到COP值先提高后增加，也就是并不是喷射量越大越好的，会有一个最佳的喷射量的值，而利用Excel足可以计算出这个最佳的喷射量值。   关于系统的其他参数，比如排温：  我们也可以从曲线图中找到规律。 好了，关于excel做热泵系统的设计和仿真，我们简单给各位粉丝说到这里，关于Excel做仿真的功能是强大的，足以满足日常的一个设计和性能的分析，各位同行感兴趣的可以自行尝试吧！  点击图片下载《excel做制冷系统计算和仿真》的资料包：  版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
