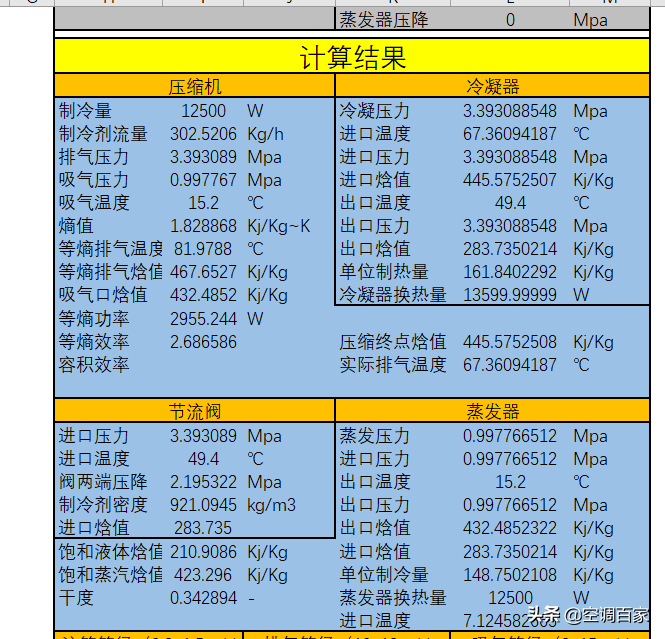

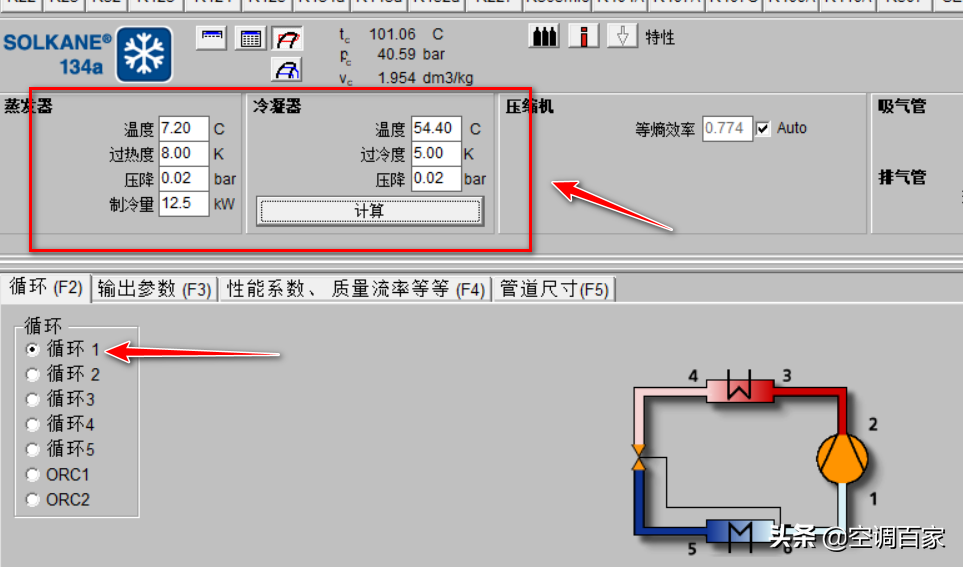

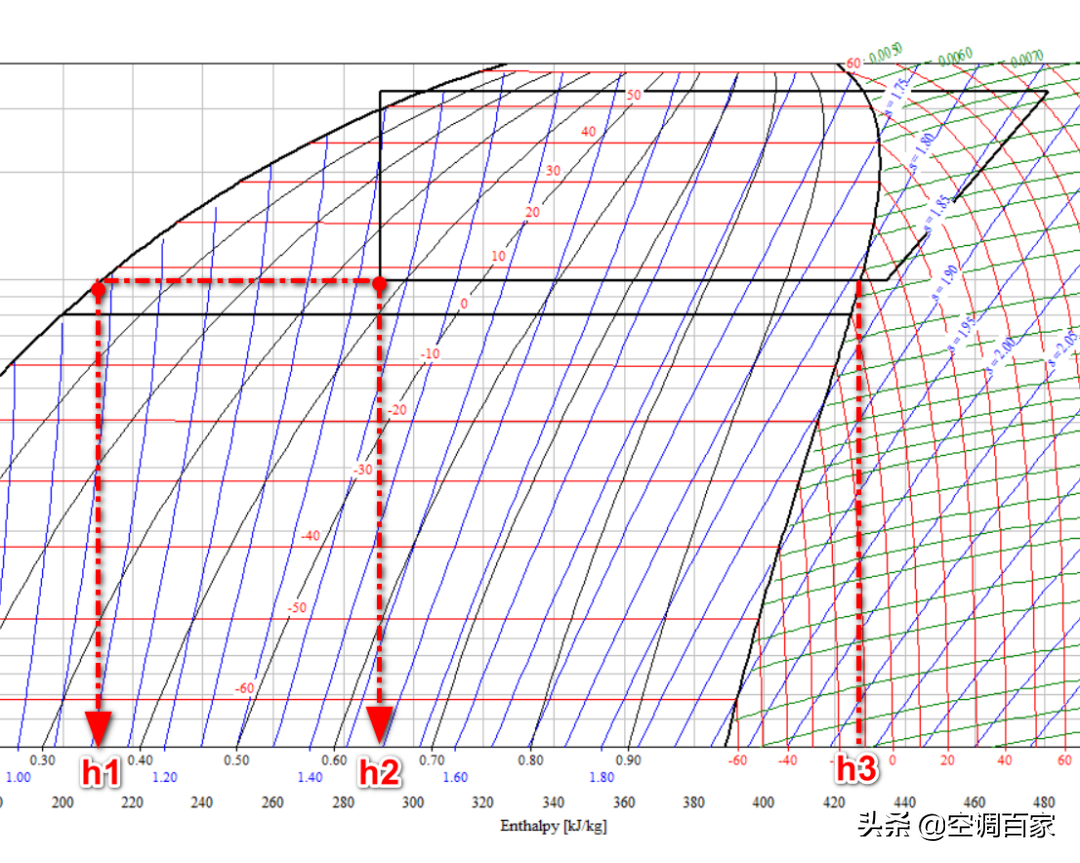

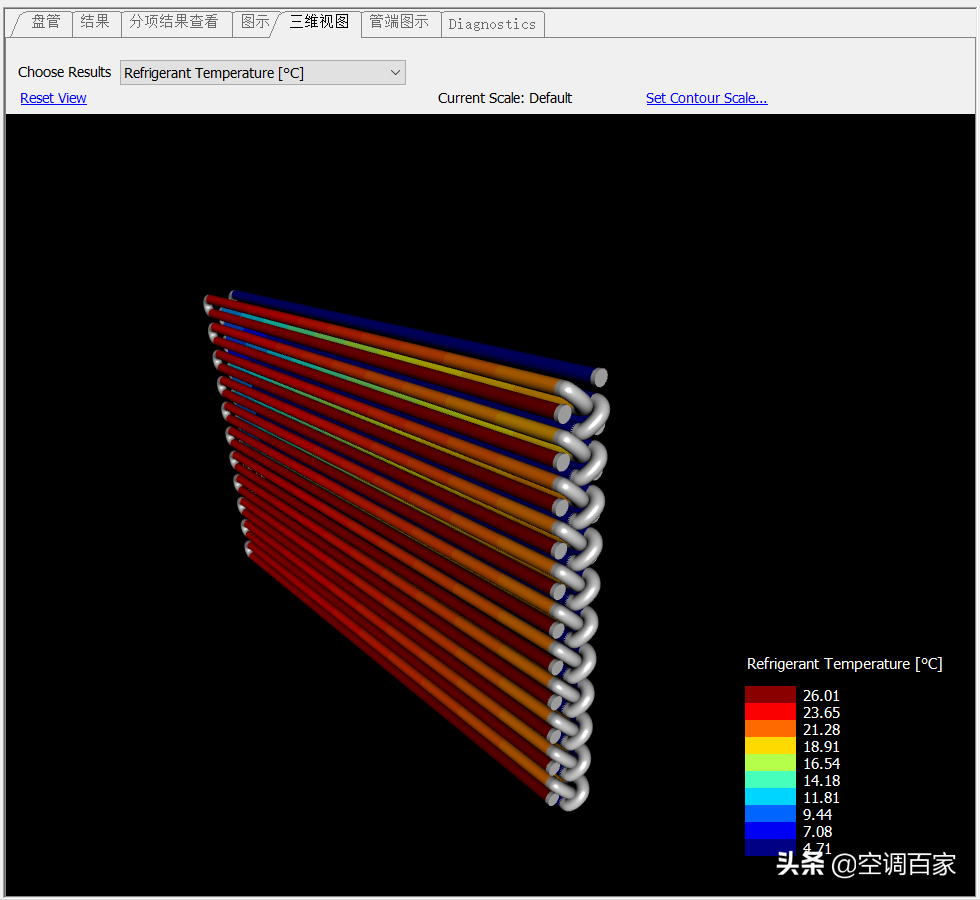

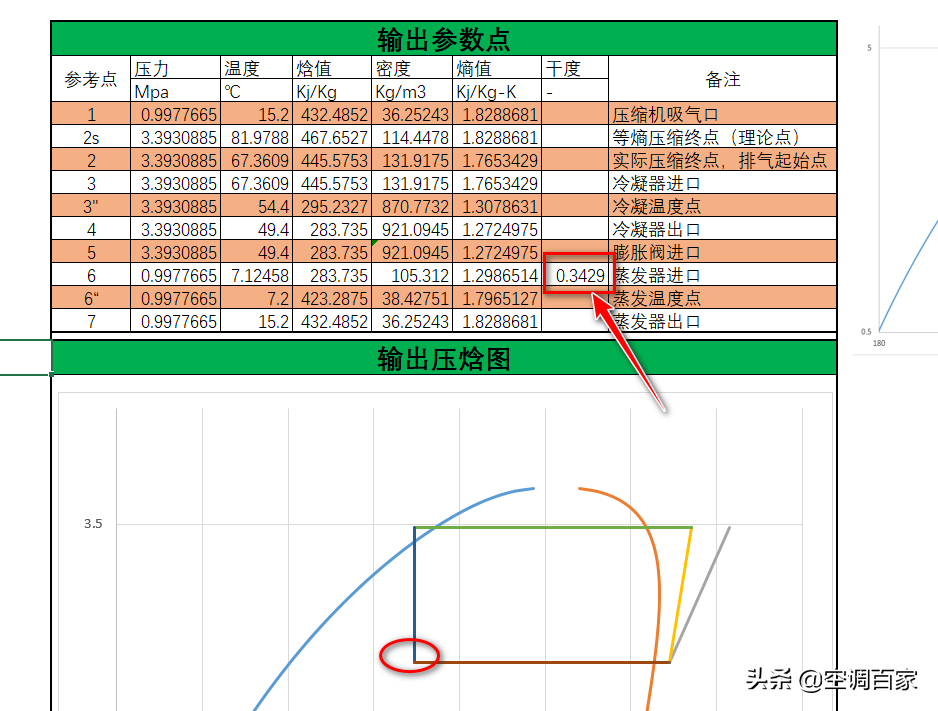

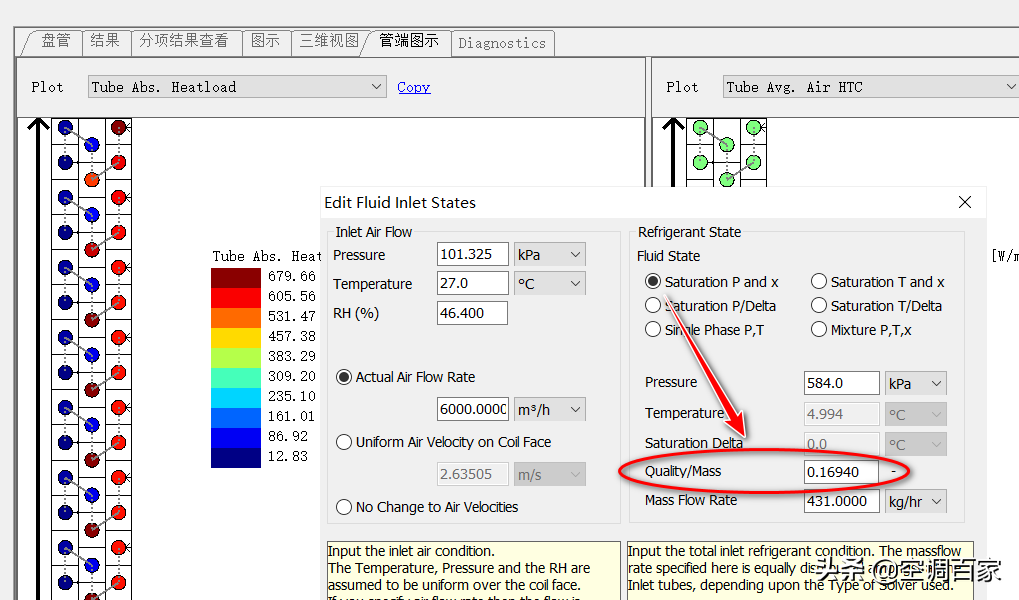

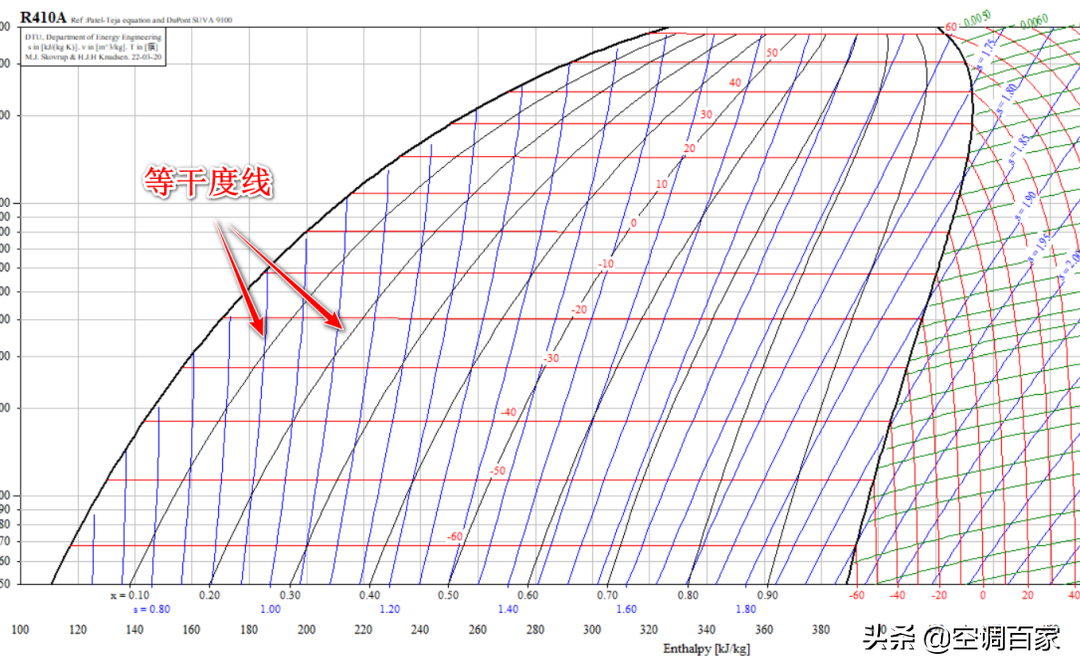

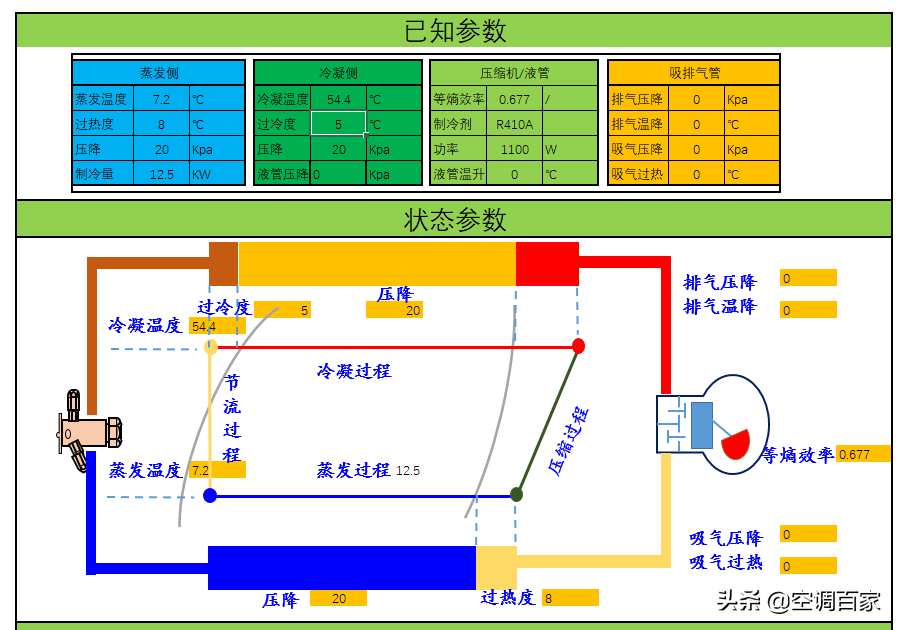

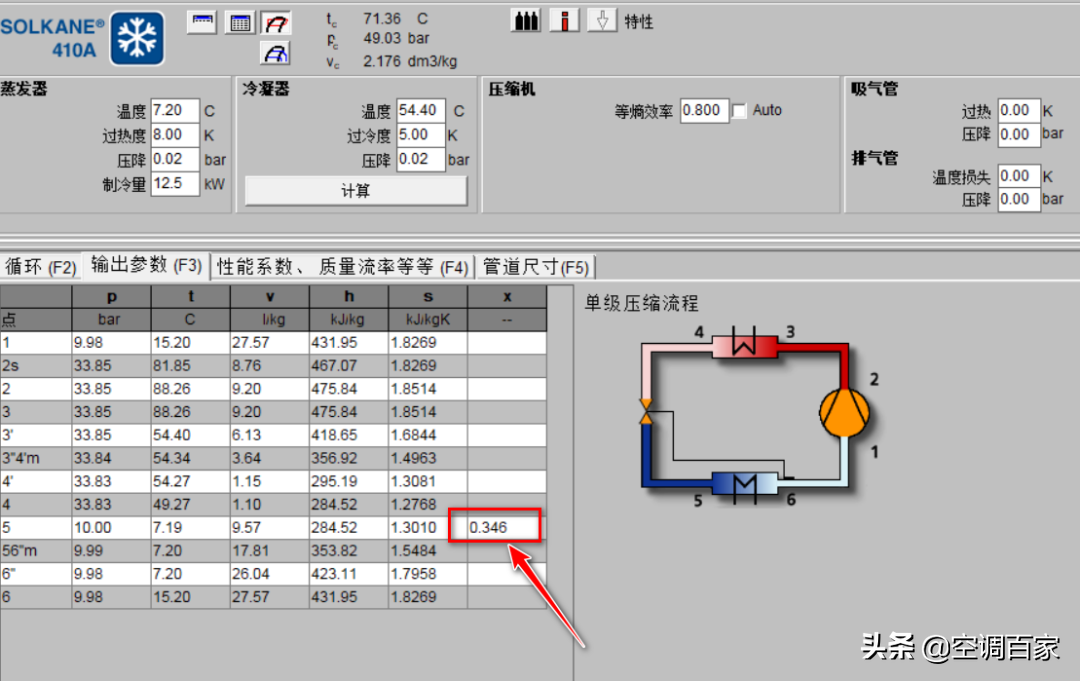

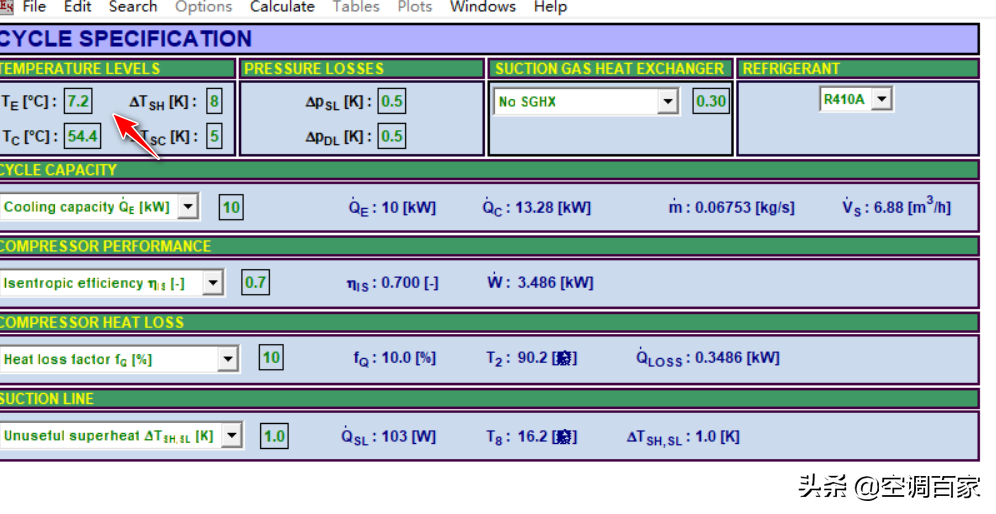

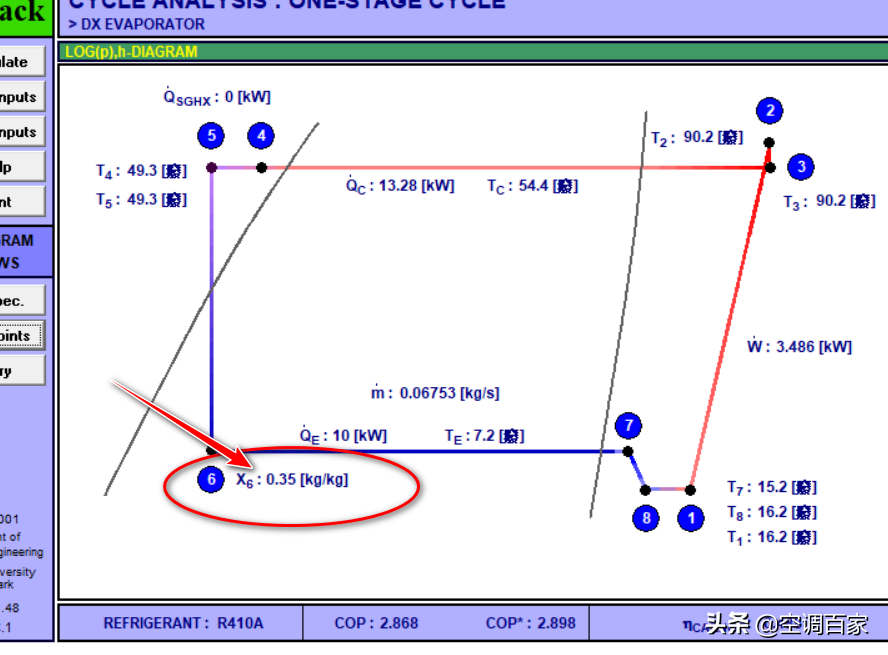

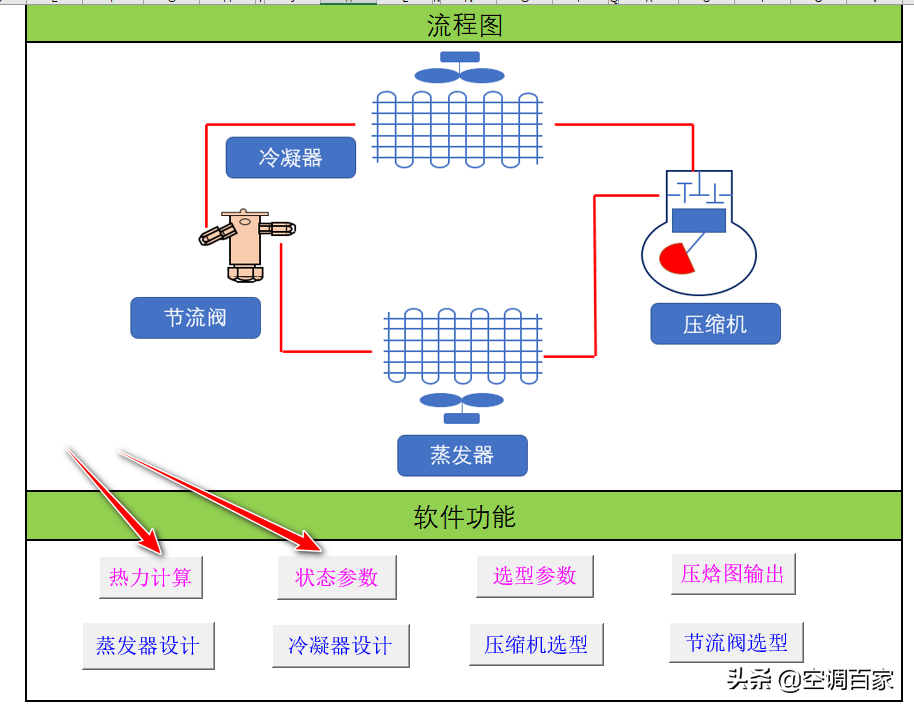

点击图片下载：《翅片式换热器设计与仿真课程资料》 在制冷系统的换热器的仿真设计中，有一个参数是需要给出来的，那就是蒸发器的进口干度，我们看下Coildesigner软件的界面： 干度的输入界面： 很多同行都不知道这个干度是怎么计算出来，我们今天给大家简单介绍几个方法来计算： 一、干度的定义： 制冷剂蒸气干度：指的是“在湿饱和蒸汽中，制冷剂蒸汽所占的重量比例”。 先看干度的概念， 干度，是指每千克湿蒸汽中含有干蒸汽的质量百分数。 对制冷系统管路中的制冷剂来说，在气液两相混合状态下，比如在蒸发器或冷凝器管路内，就存在一个干度的问题，比如某一状态下某一点的制冷剂干度是多少等。 再制冷剂的压焓图上，也可以看到有等干度线： 那么在制冷系统中，如何计算出这个干度值呢？ 我们令湿蒸汽的比焓为h，其干度就为x=(hx-hf)/(hs-hf)，hx为湿蒸汽的焓，hf为饱和水的焓，hs为饱和蒸汽的焓； 我们从压焓图来解释下： 那么干度X=（h2-h1）/（h3-h1） 我们通过以下例子，运用三种方法，快速计算出制冷剂的干度； 已知：冷凝温度54.4℃，过冷度5℃；蒸发温度7.2℃，过热度8℃，制冷剂为R410A，计算蒸发器进口的干度。 方法一：Coolpack软件： 选择Coolapck单级蒸汽压缩循环，输入已知参数： 点击计算，得到结果： 干度为 X=0.35； 方法二：Solkane软件： 打开软件，输入已知参数： 得到结果： 方法三：Excel热力仿真 输入已知参数： 点击计算结果： 最后得到的计算结果 计算出来的结果可能有点偏差，这是由于不同的软件，导出来的制冷剂物性的偏差原因，最终的结果偏差不会超过1%，是满足仿真计算结果的； 总结：通过以上的计算，希望各位通过能够掌握制冷剂干度的计算方法。 点击图片下载《excel做制冷系统计算和仿真》的资料包： 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
