  • 惊!利用excel绘制压焓图的方法

    2018-10-20 20:06
    来自: 制冷百家公众号 收藏 分享 邀请

    压焓图是制冷人必需掌握的一个基础知识,所有系统问题的分析方法,最后都可以用压焓图分析出来,各种故障原因也可以用压焓图分析出来。 今天我要教大家如何用excel绘制压焓图; 先看下效果: 学制冷的小伙伴们对 ...



    压焓图是制冷人必需掌握的一个基础知识,所有系统问题的分析方法,最后都可以用压焓图分析出来,各种故障原因也可以用压焓图分析出来。

    今天我要教大家如何用excel绘制压焓图;

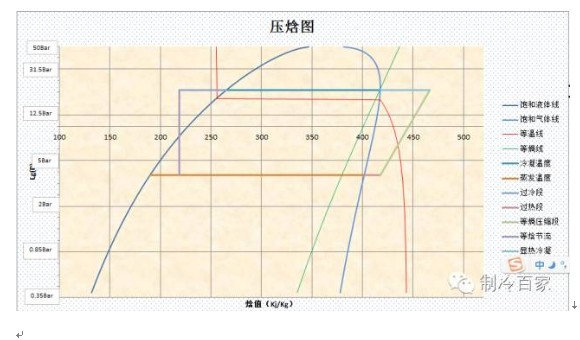

    先看下效果:


    学制冷的小伙伴们对压焓图肯定不陌生,这个是制冷的入门知识,不知道的小伙伴们可要好好问问你们大大学老师了~

    好了,方法很简单的;

    基本步骤如下:

    Refprop嵌入excel—调用函数生成数据列—excel散点图—曲线;


    1Refprop嵌入excel

    这个教程LZ以前写过,不会的小伙伴们可以查看历史文章,仔细研究一下,这里不再赘述。

    2、调用函数生成数据列:

    Refprop嵌入之后,我们就可以调用制冷剂的物性;这里有很多问题了,很多小伙伴调用Refprop之后,不知道怎么调用函数;我在这里简单的说下函数的意思:

    看图:

    函数调用的格式(来自Refprop的说明书):

    小伙伴看到这里,头肯定很晕,不知道什么意思,看了半天还是不知道怎么调用函数。

    其实,在excel里面调用的话,还是建议采用以下的方法,如图:

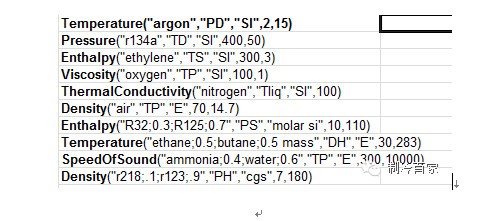

    解释一下函数的意思,比如:

    Pressure("r134a","TD","SI",400,50)

    Pressure:函数名,压力;

    第一个变量:“R134A”,制冷剂类型;

    第二个变量:“TD”,制冷剂状态;

    第三个变量:“SI”,单位制;

    后面的变量:已知参数,比如温度、压力、焓值等

    接下来就是重点了,制冷剂的状态详解:

    Tliq,饱和状态,已知饱和液体的温度,求其他物性参数;

    Tvap,饱和状态,已知饱和蒸汽的温度,求其他物性参数;

    Pliq,饱和状态,已知饱和液体的压力,求其他物性参数;

    Pvap,饱和状态,已知饱和液体的压力,求其他物性参数;

    TP,非饱和状态,已知制冷温度、压力,求其他物性参数;

    PS,非饱和状态,已知制冷剂压力、熵值,求其他物性参数;

    知道上面这些。基本上就可以了。

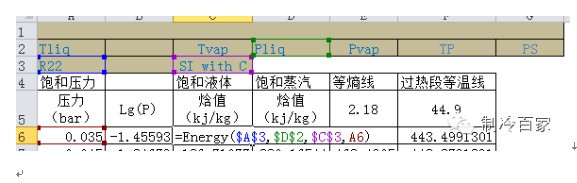

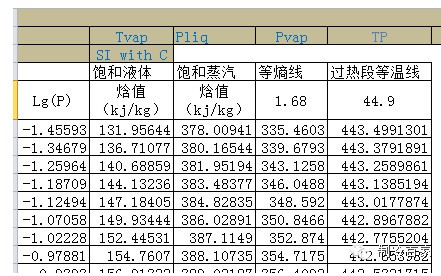

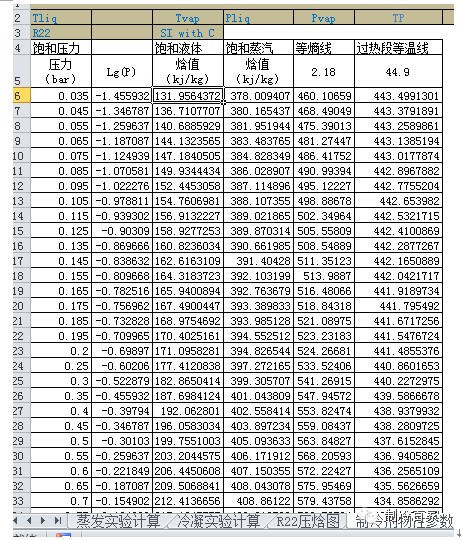

    接下来就是利用函数生成数据列了,小伙伴们看以下图片,这是最后的效果:

    LZ这里截取了压力范围:0.035~4.95Mpa范围的物性;

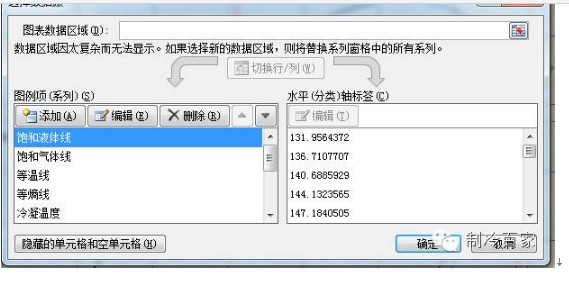

    下面就是利用excel散点图的功能了:


    这里就不详细讲怎么运用散点图了;

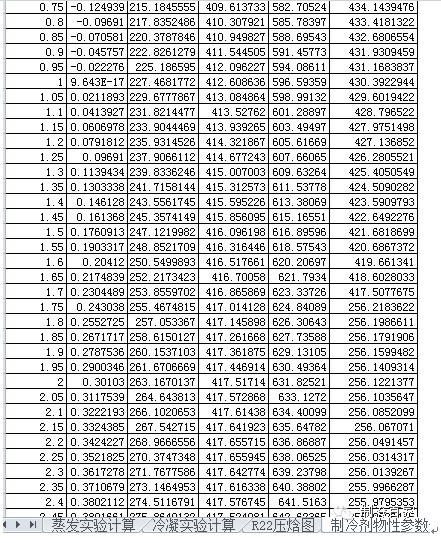

    还可以做压焓图的等温线、等熵线等,如图所示的数据列:

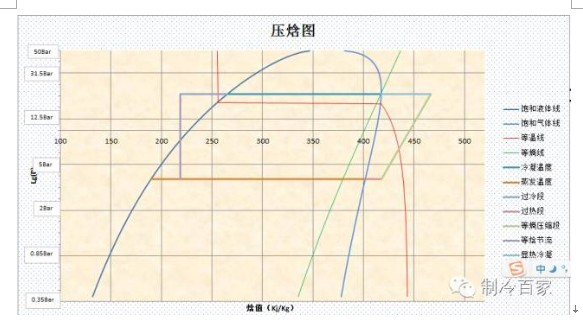

    看看最后的效果吧,小伙伴们

    还可以做一个制冷循环的过程的,小伙伴们看到了吗;

    包含压缩、冷凝(过冷)、节流、蒸发(过热)四个过程。

    是不是很神奇呢?

    擦亮你的眼睛,看看确实是用Excel来做的哦。


    今天我们给各位同行推荐的就是这么一套课程;

    《Excel做制冷仿真计算与仿真入门到提高》

    我们在这里简单看下本课程的内容吧:

    配套视频讲解课程:


    总共45课时的内容,主要是书籍的配套讲解课程,以及Excel实操的一个演示。

    02、配套Excel表格:



    都是可编辑的状态,学员可以直接用我们已经编写好的热力计算与仿真的过程。

    本套课程操作简单,讲解详细,只要有一点excel基础和制冷原理基础,就可以学会本套课程;

    课程上线25天,目前报名人数已经达3000名,如果你还在犹豫,请不要错过一次成长的机会!

    目前课程的优惠名额还剩5个哦!


    如果您学会了这套课程,那么在制冷行业的设计计算中,你将如虎添翼;你的领导必将刮目相看;

    如果你学会了本套课程,通过结合你的设计经验+Excel理论计算和仿真,您将所向披靡。

    好了,对本套课程感兴趣的同行,点击以下链接详细了解下吧:
