焓湿图很难吗?教你用excel 绘制焓湿图

2018-10-20 20:01
来自: 制冷百家公众号 收藏 分享 邀请

焓湿图是制冷暖通行业必需清楚明白!网上的一些焓湿图软件都不太好用,非常不方便,今天我们就要用excel来绘制出焓湿图! 今天我们继续分享excel的妙用,直接在excel上面绘制湿空气的焓湿图,非常方便;非常实用! ...


焓湿图是制冷暖通行业必需清楚明白!网上的一些焓湿图软件都不太好用,非常不方便,今天我们就要用excel来绘制出焓湿图!

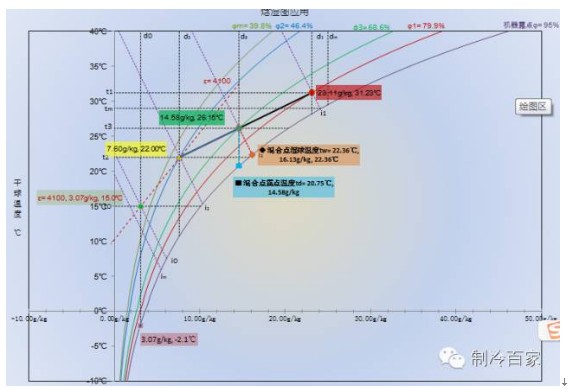

今天我们继续分享excel的妙用,直接在excel上面绘制湿空气的焓湿图,非常方便;非常实用!首先看下效果:

怎么样,是不是感觉很高大上,

下面我们一步一步来说说,这个是怎么实现的,当然你需要一点点excel的基础,否则会有点云里雾里的!

一、计算公式

当然,首先这里需要一些公式;

相信这些公式小伙伴们很容易就可以查到;

二、公式导入excel,生产数据列;

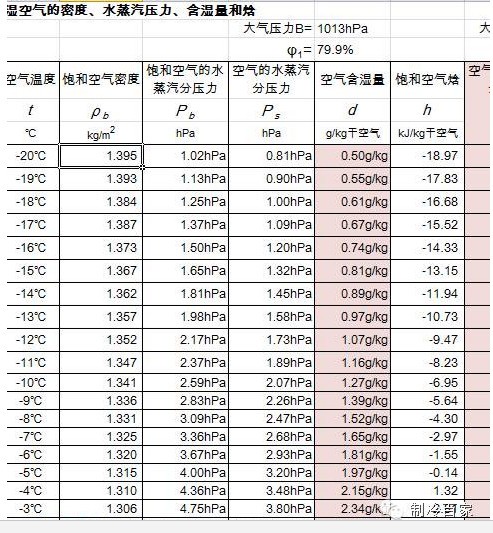

有了公式之后,很快的,可以把公式导入excel里面,产生一系列的数值:

得到如下效果:

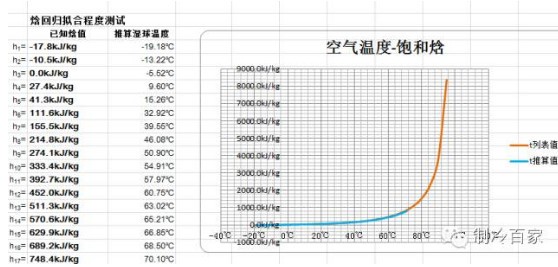

三、数据列产生拟合曲线:

这里需要excel的基础知识了—拟合曲线:建议不会的小伙伴们上网查一查教程,非常简单的。

原理就是知道横纵坐标,绘制出对应的曲线。

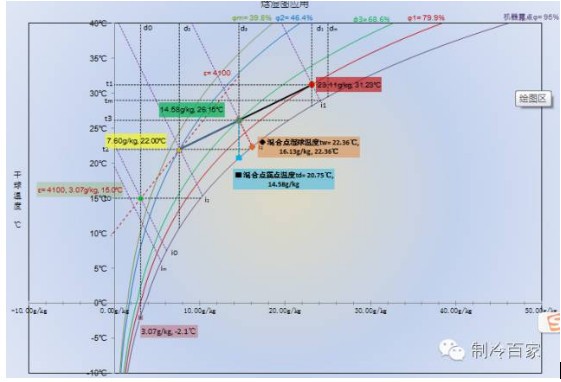

多输入几条相对湿度线,就可以得到我们最后的结果了!

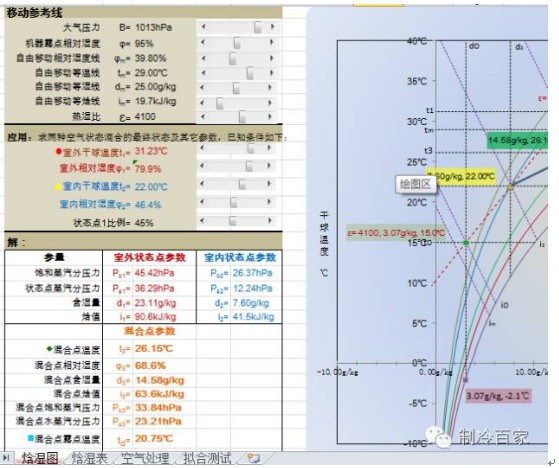

当然,excel 运用焓湿图没那么简单的,我们还可以通过拟合的曲线,反推出其他状态点的参数;

比如这样子的:

最终的结果就是我们可以得到湿空气任一状态点的参数!
