本文主要讲述稳态制冷系统中制冷剂在各部件的分布情况，利用实际测试实验，得出实际的数据。对于制冷剂充注、制冷设备调试非常具有参考意义。
1前言
很多人对于制冷系统表面上是很了解，尤其是对于调试维修者的来说，能连续给你说三天三夜，但是真正从微观来理解制冷系统的就不多啦。 比如下面一个问题：
制冷系统运行时，里面的制冷剂是怎么分布的？
平均分布在制冷系统各部件？ 还是主要分布在冷凝器？ 亦或是储液器里面占大头？
我们今天就通过5HP热泵机组为实验对象，详细介绍实验原理和方法，并得出实验数据，展示稳态运行的制冷系统，里面制冷剂是如何分布的。
2测试原理

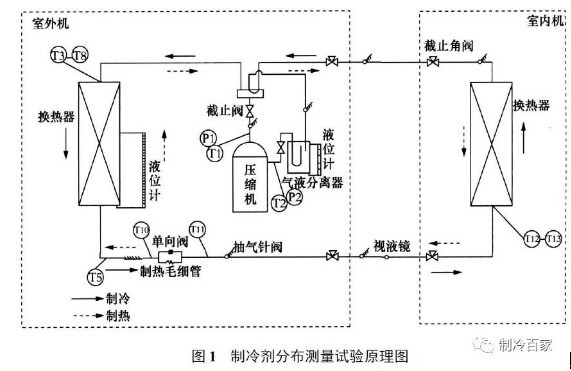

采用制冷剂回收称量法，研究5 hp 热泵系统中各部件制冷剂分布情况。 具体原理图如图：
利用电磁阀、截止阀将制冷系统分为蒸发器、冷凝器、气管、液管、压缩机、气分6 部分, 每一部分均采用毛细管加截止阀的结构对部件内的制冷剂进行回收。

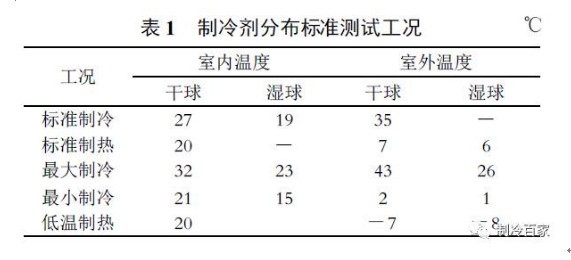

测试工况采用以下工况，在焓差实验室测试：
3测试方法
1、对被测试验系统抽真空、充入最佳制冷剂量, 调整工况直至稳定, 开机进行测试。 2、工况稳定运转30 min 后,关闭压缩机, 同时关闭所有电磁阀及截止阀。将制冷剂回收装置(包括连接软管)放在电子称上清零后, 将连接软管接至被测部件的针阀上,排出空气后打开制冷剂回收机进行回收。 当被回收部件内压力低至标准大气压时, 制冷剂回收装置自动停止, 关闭连接软管处截止阀, 同时在电子称上直接读出回收制冷剂的质量。 3、重复步骤1和2, 测出被试机其他部分的制冷剂质量。 4实验数据展示

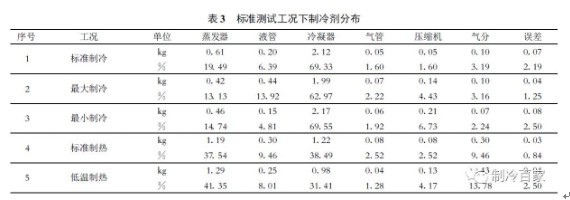

经过步骤三、我们得出以下数据：
汇总数据，得出以下的柱状图：
5结论
以下是重点；前面看不懂不要紧，最主要记住以下数据： 制冷工况下制冷剂分布： 蒸发器中制冷剂分布为13 %～ 19 %,； 冷凝器中制冷剂分布为63 %～ 70 %, 液管内为5 %～ 14 %, 气管及其他部分占6 %～ 10 % 制热工况下制冷剂分布： 蒸发器(室外机)中制冷剂分布为38 %～ 41 %, 冷凝器(室内机)中制冷剂分布为31 %～ 38 %, 液管内为8 %～ 9 %, 气 分占9%～14 %, 气管及其他占5 %左右。 从结果可以看出,。 无论制冷工况还是制热工况，制冷系统中制冷剂主要分布在两器内, 占72%～88 % 制冷工况下,冷凝器中制冷剂质量占60%以上。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
