很多人对毛细管的概念一直停留在医学的认识上,但是近几年,在制冷行业也出现了毛细管空调的概念,今天小泥巴就带大家详细了解一下。 1毛细管空调概念
毛细管热泵空调系统 是指利用毛细管作为采集能量的前端采集器,或释放能量的末端散冷散热器。热泵空调根据需要可以采用水源热泵主机,也可以采用空气源热泵主机。 在冬季毛细管辐射供热工况,供水水温只需30℃-35℃即能达到室温20℃±2℃;夏季毛细管辐射供冷工况,辅以置换新风的除湿系统,供水水温只需18℃即能达到室温26℃±2℃。 为了区别于传统工况的空调系统,特命名为毛细管热泵空调系统。 2毛细管原理原理与结构

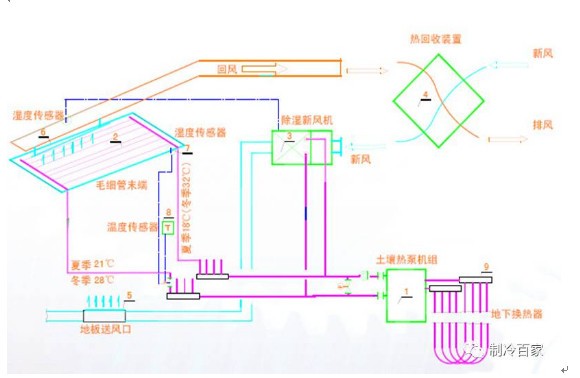

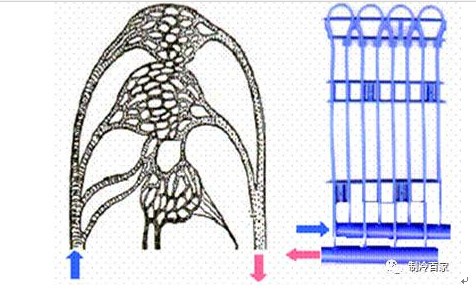

1、毛细管空调原理 采用3.4X0.55 mm 或4.3X0.8 mm 的PPr塑料毛细管组成的间隔为10mm – 30 mm 的网栅,犹如人体中的毛细管,起到着分配、输送和搜集液体的功能。在网栅中和人体毛细管中的液体流动速度基本相同,都在0.05 – 0.2m/s之间 2、毛细管空调系统原理 3、毛细管空调结构——网栅结构
1、因为热交换面积非常大,所以即使在热交换表面和室内空气之间温差非常小的情况下也能进行很大的能量交换。供热时系统内水温只需28-32°C的低温热水。 2、即使在热效率达到最大100W/m2工况时,热交换的表面温度亦是绝对均匀的、且表面温度在欧洲标准容许的 29°C以下。 3、建议夏天制冷时毛细网栅安装在棚顶和墙壁上。系统内的循环水温为16°C,则表面制冷温度可达17-19°C。根据不同的设计方案制冷效率最高可达85 W/m2 。
3毛细管三大系统简介
1、低品位能量采集系统: 毛细管网作为水源能量采集器可以置于海洋、江河湖泊、工业废水、生活污水中高效提取能量,把传统开式取水系统变成闭式循环系统,不必考虑水质的影响。 毛细管网土壤能量采集器埋置在浅层土壤中采集能量,解决了传统打深孔技术受地质条件影响大和效率低的问题。这样,从初投资和运行管理费用上都会大大节省。
2、 热泵主机能量转换系统: 水源热泵主机从低温水源中提取能量,向室内毛细管辐射末端系统供冷供暖,夏季运行时能能效比可达1:10,冬季供暖运行时可达1:8,远远高于传统的空调系统。 如果没有适用的水源,也可以采用空气源热泵空调,直接从空气中提取能量。由于冬季供水水温只需28℃,所以空气源热泵空调的运行效率也会大大提高。
3、室内毛细管能量释放系统: 如果仅用于供暖,超薄的毛细管网也可以当散热器,不占空间,不占层高,可以在地面、墙面和顶棚因地制宜安装,热反应时间10-30分钟,舒适性很强。 与地板采暖相比,可以节省50mm豆石蓄热层,减轻建筑荷载,与传统地暖的综合造价相当。 毛细管网可以用小温差辐射采暖制冷两用,但是为了避免湿度大露点高辐射供冷产生凝露,就要配套除湿系统。 常规采用毛细管网恒温辐射+置换新风方案,实现高舒适低能耗达到最高健康环保要求,称为毛细管网生态空调系统,造价与传统中央空调+地板采暖相当,但是节省了空间和能耗,实现的舒适度则是传统空调技术无法比拟的。
4毛细管四大组件简介
1、分集水器 1)、分/集水器构成独立的供暖循环控制系统,可单独调节各供暖回路。在分水器前安装了一个温控阀,可灵敏、快速、准确地调节水流速度,保证快速调节。 2)、为了通过压力平衡来调解热循环系统,从而达到整个被联结的网栅得到均匀的水流,在回水器上安装一个调节阀。 3)、自动快速排气阀负责完成整个被连接网栅系统的排气控制工作,即使是墙壁制暖时或上层楼的单独网栅
2、网栅 1)、网栅模拟人体的毛细血管机制。 2)、网栅由直径为4.3X3.4mm的毛细管构成,进水和出水间距为15-30mm。网栅长度和宽度可根据房间尺寸定制。最大宽度1米(1000mm),长度定制范围为1米-6米(1000-6000mm )。 3)、毛细管的材质是PP-R塑料。
3、管路和接头
4、室温调节器 温控器通过传感器监测室内温度,通过温控器自动关闭或开启联结在水流回路上的调节阀调节室温。 如室内温度偏离用户对调节器的设定值,则调节器自动关闭或开启联结在水流回路上的调节阀。 5毛细管空调优点 1、占用空间极低 1)、最大限度提高室内举架高度和室内空间 2)、网栅可直接安装在不同结构地面下,如瓷砖地面、木质合成地板、漆布地面、木地板面、PVC及地毯等。栅网可以灵活地安装在所需要的地方,为设计工程师提供充分的设计自由度。

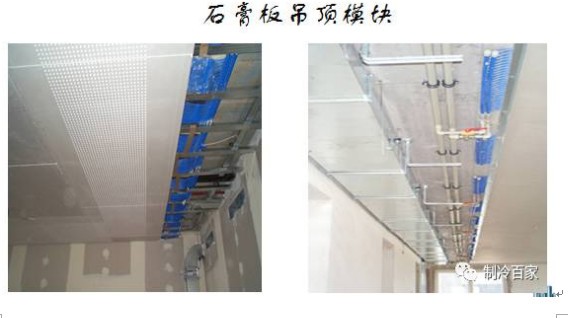

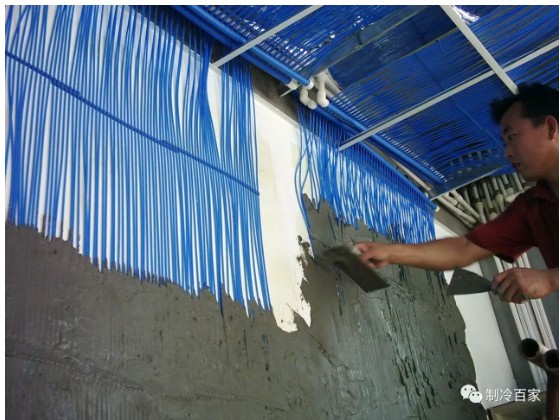

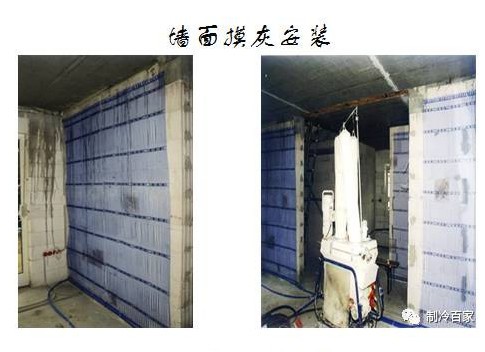

2、免维修 1)、网栅毛细管径特别细小,可通过水表面张力达到自动排气作用。 2)、网栅中流动的水是低温低压水,可有效避免高温高压带来的管路损坏。 3)、网栅中使用闭路循环纯净水,可有效避免管路中产生水垢。 3、安全可靠,使用寿命长 6安装实例 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
