1吸、排气压力
1、结论： 充注量一定时，随毛细管长度的增加（阻力增大），吸气压力降低，排气压力升高。
2、原因分析： 增加毛细管的长度，则通过毛细管的质量流量下降，向蒸发器供液减少，开始时压缩机质量流量不变，导致蒸发器内工质减少，蒸发压力下降，冷凝器内工质增多，冷凝压力上升。 随着吸气比容开始上升，压缩机质量流量下降，高低压压差增大，使压缩机的输气系数下降，加大压缩机质量流量的下降趋势，同时随压差增大，毛细管节流量又有所回升，最后当毛细管和压缩机两者的质量流量相等时，整个系统稳定运行。 这时，蒸发压力和吸气压力下降，冷凝压力和排气压力上升，系统质量流量减少。
3、简单理解： 可以采用极限思维方法，比如毛细管无限长，相当于阻力无穷大； 这个时候等效于系统堵塞，系统的排气压力排不到蒸发器，排气压力就升高，吸气压力就降低。

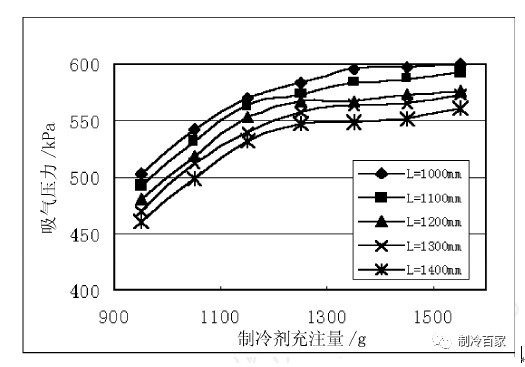

上图：毛细管长度由1000mm到1400mm，吸气压力的变化：长度越长，吸气压力越小。

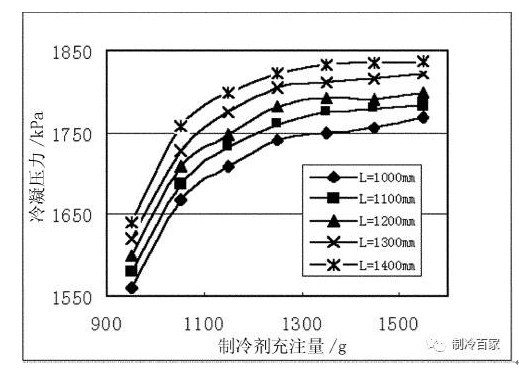

上图：毛细管长度由1000mm到1400mm，冷凝压力的变化：长度越长，冷凝压力越大。
2吸、排气温度
1）、吸气温度 随着毛细管长度的增加，蒸发器中的制冷剂量减少，出口过热度增大，压缩机吸气温度也就随之升高。 毛细管长度增加，导致吸气过热度减小，其过程与制冷剂充注量少是一样的过程。 （毛细管长度增加=制冷剂充注量减少） 我们以下图来理解这一过程：

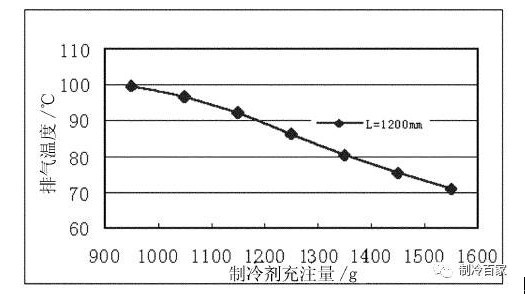

2）、排气温度 压比不变的情况下，排气温度与吸气温度成正比关系，所以吸气温度降低，排气温度也降低。
3冷凝过冷度、吸气过热度

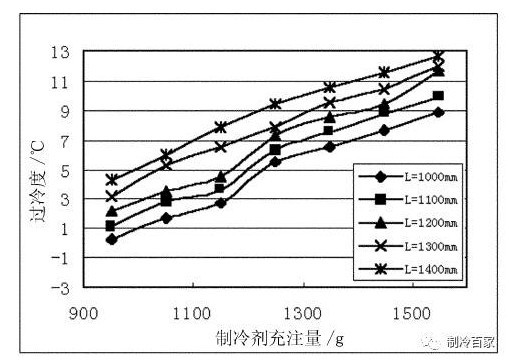

1）、冷凝出口过冷度
冷凝出口过冷度=冷凝温度—冷凝器出口温度。
同样的充注量下，随着毛细管长度的增加，空调器制冷系统制冷剂循环流量减小，制冷剂将从蒸发器迁移到冷凝器中，导致冷凝器出口过冷度增加。

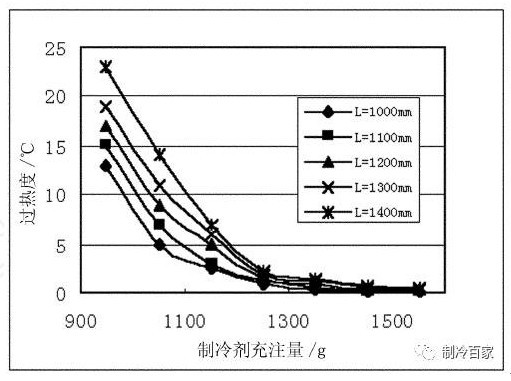

2）、蒸发出口过热度
蒸发出口过热度=蒸发器出口温度—蒸发温度。
同样的充注量下，随着毛细管长度的减小，蒸发器内制冷剂量增加，吸气过热度随之减小。

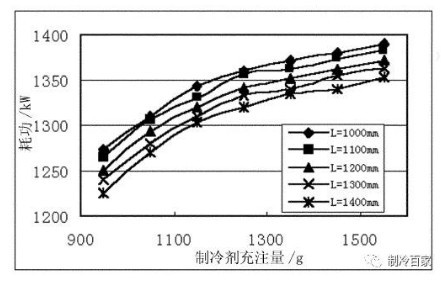

4功耗的影响
压缩机的功率与质量流量成正比，并随压比的增加而增加.。
同样的充注量下，随着毛细管长度的减小，循环流量增大，冷凝压力下降，蒸发压力升高，压比减小.。 随质量流量增加，功率有增大的趋势，而压比减小，功率又有减小的趋势，这两者相互制约。
根据我们的大数据，试验范围内流量的影响占主导地位， 即随毛细管长度减小，流量增大，功率上升。 5制冷量与EER的影响

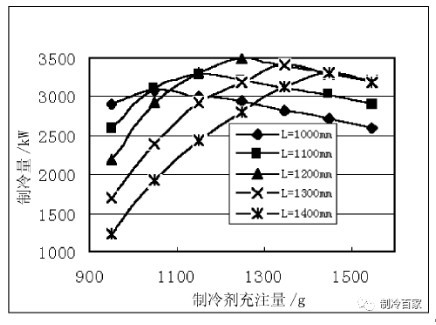

1）、制冷量 毛细管长度的减小会引起两类相反的影响： 一方面：流量增大,单位质量制冷量增加，换热效果增强； 另一方面：传热温差减小，使换热效果变差.； 正是这两种因素,使得在某一充注量之前(流量等因素为主导) ；当毛细管减短时,制冷量增大； 在某一充注量之后(温差等因素为主导) ，当毛细管减短时，制冷量反而下降。
2）、EER 由于耗功随充注量和毛细管长度的变化，比制冷量随充注量和毛细管长度的变化要小。 所以能效比：EER =制冷量/耗功的变化，基本上同制冷量的变化趋势一致，制冷量取得最大值的同时能效比也基本上取得最大值。
6等效于膨胀阀开度的影响
以上毛细管长短对制冷系统的影响，可以适用于膨胀阀开度对制冷系统的影响；
毛细管长度增加=膨胀阀开度减少； 毛细管长度减少=膨胀阀开度增加； 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
