蒸气压缩式制冷的整个循环分四个步骤： 压缩、冷凝、节流、蒸发 蒸气压缩式制冷理论循环的主要特征： 等熵压缩、高压冷凝、等焓节流、低压蒸发 冷凝和蒸发过程这里先不阐述，着重介绍等焓节流和等熵压缩 1等 ...
|

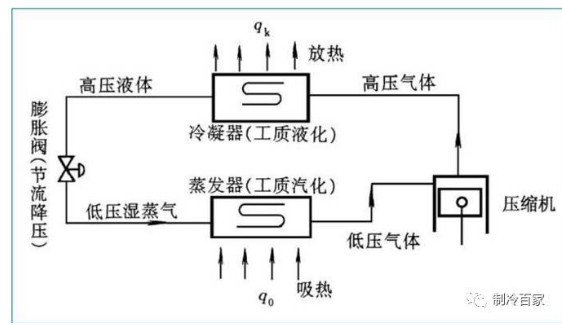

蒸气压缩式制冷的整个循环分四个步骤：
压缩、冷凝、节流、蒸发
蒸气压缩式制冷理论循环的主要特征：
等熵压缩、高压冷凝、等焓节流、低压蒸发
冷凝和蒸发过程这里先不阐述，着重介绍等焓节流和等熵压缩
1等焓节流
1、焓
是一种能量，用来表明制冷剂所处状态的热力状态参数，它表示制冷剂所具有总能量的大小；即：
制冷剂的焓等于制冷剂内能与外能的总和（H=U+pV）。
焓用符号“h”或“i”表示，单位是“J/kg”或“kJ/kg”。
在热力学中，焓的物理意义是指在特定温度下物质所含有的热量。 在制冷过程中，制冷工质在系统中流动时，其内能和外功总是同时出现的，所以，引入“焓”这个状态参数，可以使热力计算得到简化： dQ =dh（式中Q为热量、h为焓、d为变量） 焓是状态参数，只与系统的初、终状态有关而与过程无关。
例如：某一制冷剂由状态1（含热量为h1）通过吸热变化为状态2（含热量为h2），那么，其在吸热过程中所吸收的热量（热变量）dQ就是吸热前与吸热后两个状态点的焓差； 即：dQ = h2– h1，而与吸热的过程没有关系。
2、制冷系统热力计算——焓的使用

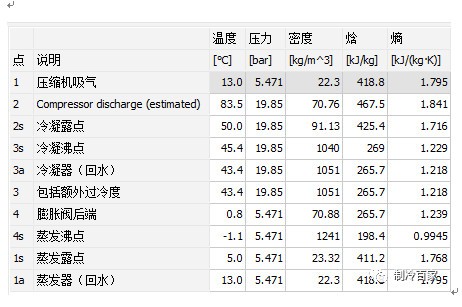

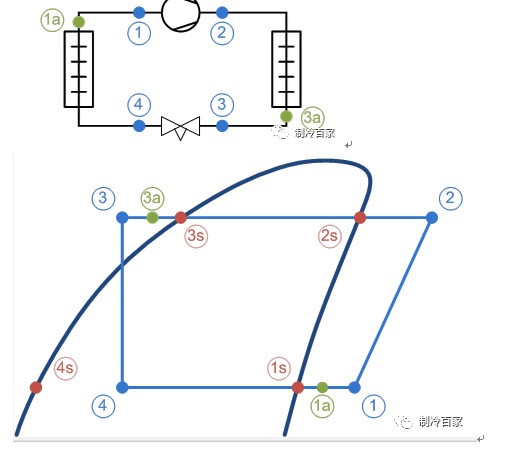

上图为某制冷系统的压焓图，再来看看这些状态点的参数：
那么制冷系统的单位制冷量我们就可以算出来了：
Q0=h1-h4=467.5-265.7=201.8 kj/kg； 如果有了制冷剂的流量，我们就可以计算出制冷系统的制冷量了。 1等熵压缩
1、熵 是一种用来表明制冷剂所处状态的热力状态参数，用符号“s”表示，单位“J/kg·K”或“kJ/kg·K”。 熵所描述的是在某一温度条件下制冷剂所具有的热量。 当制冷剂吸收热量时，熵值增大； 制冷剂放出热量时，熵值减小； 制冷剂既不吸热也不放热，熵值就不会变化。 压缩机在压缩的过程，是制冷剂从低压到高压的过程，此时的制冷剂既不吸热也不放热，所以压缩机的压缩过程是一个等熵压缩的过程。
制冷剂在状态变化过程中吸收或放出的热量“dQ”和此时制冷剂的热力学温度“T”的比值，就是熵的变化量，即： ds =dQ/T = s2 –

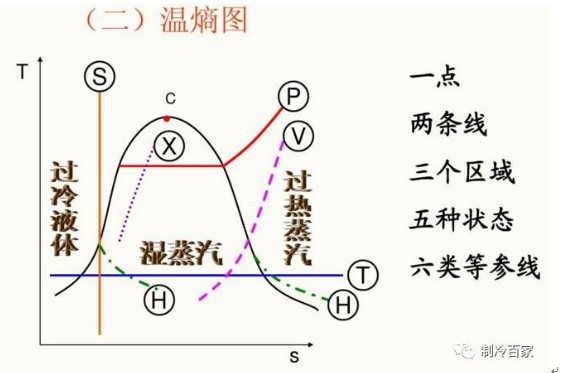

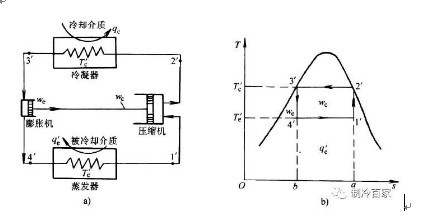

s1 那么：dQ =ds·T =（s2 – s1）T 也就是说，物质吸收或放出的热量，等于物质的热力学温度和熵的变化量的乘积。 2、制冷系统温-熵图： T-S 图 制冷系统热力循环在T-S 图上的表示：
